© 2012 Finishing Brands UK Ltd. 11
Замена и техническое
обслуживание деталей
УПЛОТНЕНИЕ ИГЛЫ
ИНСТРУКЦИЯ ПО ЗАМЕНЕ

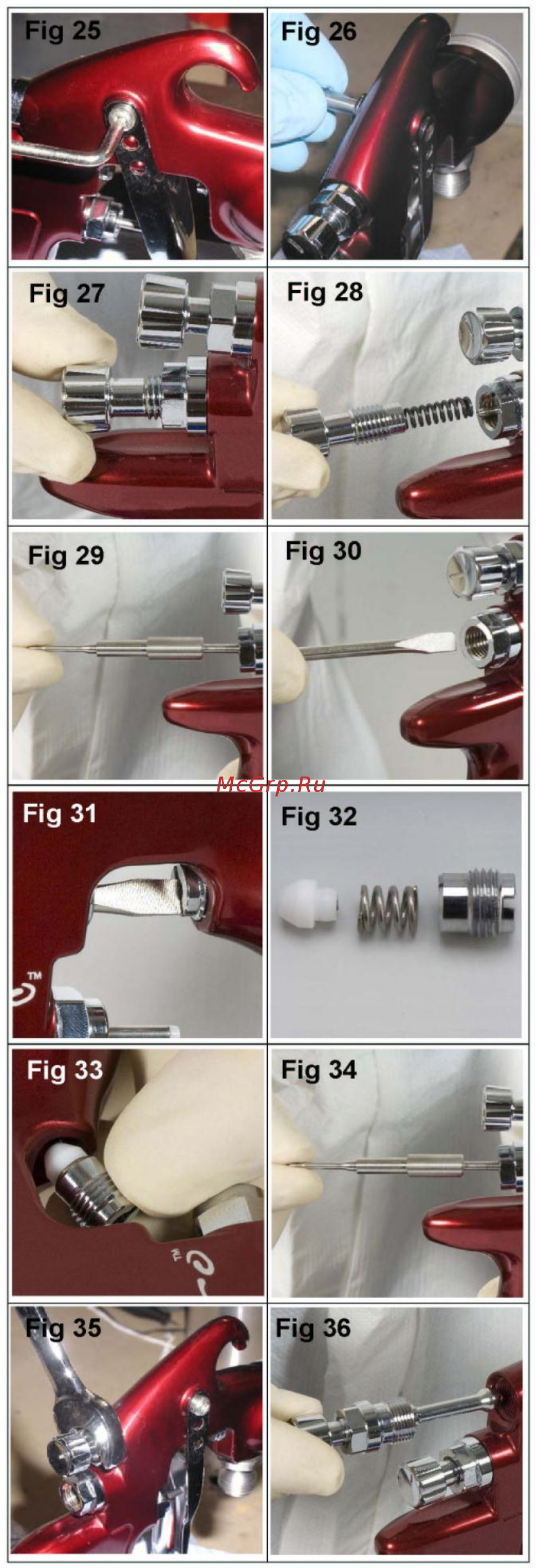

13. Снимите пусковое устройство с помощью гаечного
ключа SPN-8 или отвертки TORX (T20). (См. рис. 25
и рис. 26.)
14. Снимите ручку регулировки подачи жидкости и
пружину иглы с пружинной подушкой с
краскораспылителя. (См. рис. 27 и рис. 28.)
15. Извлеките жидкостную иглу из корпуса
краскораспылителя. (См. рис. 29.)
16. Ослабьте и снимите уплотнительную гайку с
помощью ключа SPN-8 или отвертки с прямым
жалом. (См. рис. 30 и рис. 31.)
17. Удалите в отходы старое уплотнение и пружину
уплотнения, если предполагается его замена.
Очистите уплотнение, если предполагается его
повторное использование. Произведите также
очистку пружины уплотнения и уплотнительной
гайки. (См. рис. 32.)
18. Произведите повторную сборку уплотнения
(См. рис. 32.) Установите его в корпус
краскораспылителя от руки (См. рис. 33) и затем
затяните. (См. рис. 30 и рис. 31.)
19. Вставьте жидкостную иглу на всю длину в корпус
краскораспылителя, посадив ее в жидкостном
сопле (См. рис. 34.)
20. Вставьте пружину иглы, пружинную подушку и
ручку регулировки подачи жидкости. (См. рис. 28 и
рис. 27.) Повторно установите пусковое
устройство. (См. рис. 25 и рис. 26.)
21. Полностью запустите краскораспылитель и
ввинтите до упора ручку регулировки подачи
жидкости. Вывинтите ее на ½ оборота, после чего
будет обеспечен полный ход иглы
краскораспылителя.
22. 3апустите краскораспылитель несколько раз для
проверки правильности его работы.
УЗЕЛ КРАСКОРАСПЫЛИТЕЛЬНОГО
КЛАПАНА
ЗАМЕНА И ТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ
Узел краскораспылительного клапана может быть
заменен в случае повреждения. Снимите его с
помощью гаечного ключа SN-28 (14 мм) (См. рис. 35 и
рис. 36). Внутреннее уплотнение также может быть
заменено. Оно включено в ремонтный комплект для
краскораспылителя JGA HD.
