© 2012 Finishing Brands UK Ltd. 9
Замена и техническое
обслуживание деталей
ИНСТРУКЦИЯ ДЛЯ ВОЗДУШНОГО КЛАПАНА
Обслуживание воздушного клапана
Основания для обслуживания воздушного клапана:
A) Неправильное функционирование воздушного
клапана (возможная потребность в очистке).
B) Текущее техническое обслуживание.
C) Утечка воздуха (рекомендуется замена, см. стр.
16).

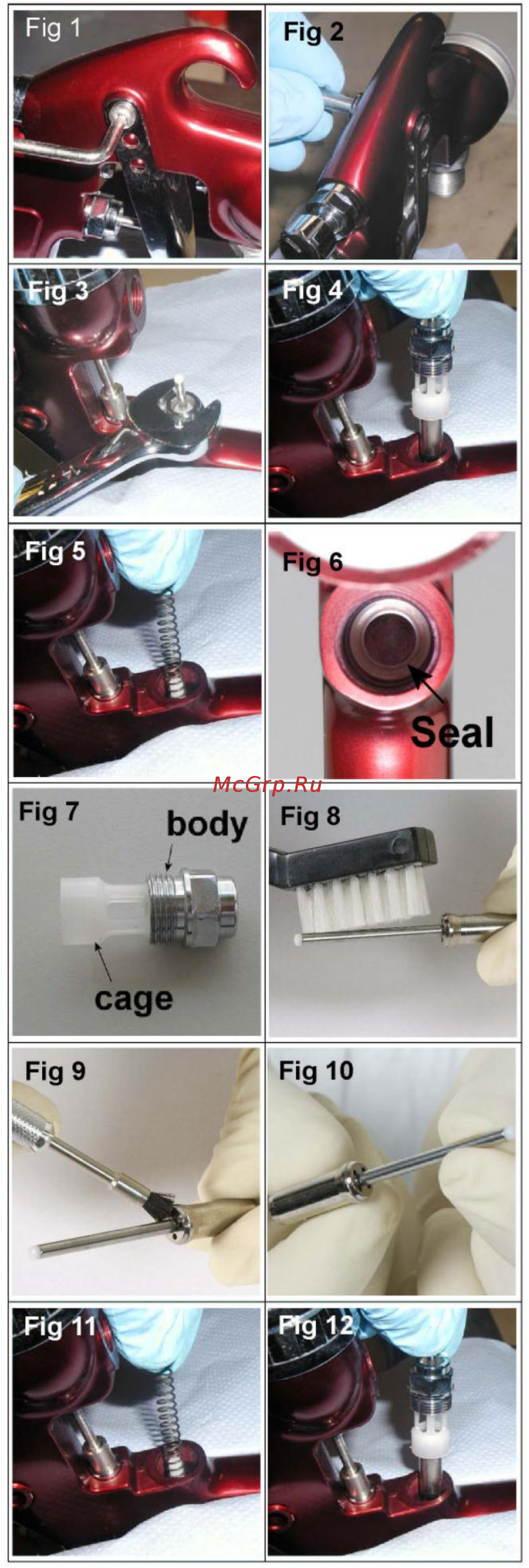

1. Снимите пусковое устройство с помощью
поставляемого инструмента (SPN-8) или ключа TORX
T20. (См. рис. 1 и рис. 2)
2. Вывинтите воздушный клапан с помощью гаечного
ключа SN-28 (14 мм). (См. рис. 3.)
3. Выньте воздушный клапан, взяв его за шток. (См. рис.
4.)
4. Снимите пружину с пружинной подушкой. (См. рис. 5.)
5. НЕ ВЫНИМАЙТЕ ЗАДНЕЕ УПЛОТНЕНИЕ (35) ИЗ
КОРПУСА КРАСКОРАСПЫЛИТЕЛЯ. (См. рис. 6.)
6. НЕ ВЫНИМАЙТЕ ПЛАСТМАССОВУЮ ОБОЙМУ ИЗ
КОРПУСА ВОЗДУШНОГО КЛАПАНА. (См. рис. 7.)
7. ПРОИЗВЕДИТЕ ОЧИСТКУ.
a. Удалите все наросты краски. (См. рис. 8.)
b. Все 4 отверстия тарелки должны быть чистыми.
(См. рис. 9.)
c. Шток должен свободно перемещаться в тарелке.
(См. рис. 10.)
d. Шток должен перемещаться в отверстии обоймы
с небольшим сопротивлением (из-за уплотнения).
e. Заднее уплотнение должно выглядеть чистым и
находиться на своем месте в отверстии. (См. рис.
6.)
f. Если какое-либо из вышеприведенных
требований не может быть выполнено, замените
воздушный клапан. (См. раздел «Замена
воздушного клапана» на стр. 16).
8. Замените пружину, следя за тем, чтобы сначала
вошел конец с пластмассовым вкладышем
подшипника. (См. рис. 5.)
9. Вставьте узел воздушного клапана в
краскораспылитель и осторожно пропустите его над
пружиной и через заднее уплотнение. (См. рис. 11.)
10. Затяните узел воздушного клапана сначала от руки, а
затем с помощью гаечного ключа SN-28 (14 мм).
(См. рис. 12 и рис. 3).
11. Замените пусковое устройство. (См. рис. 2 и рис. 1).
12. Если через краскораспылитель происходит утечка
воздуха, то может потребоваться замена воздушного
клапана. (См. раздел «Замена воздушного клапана».)
