12 © 2012 Finishing Brands UK Ltd.
Замена и техническое
обслуживание деталей

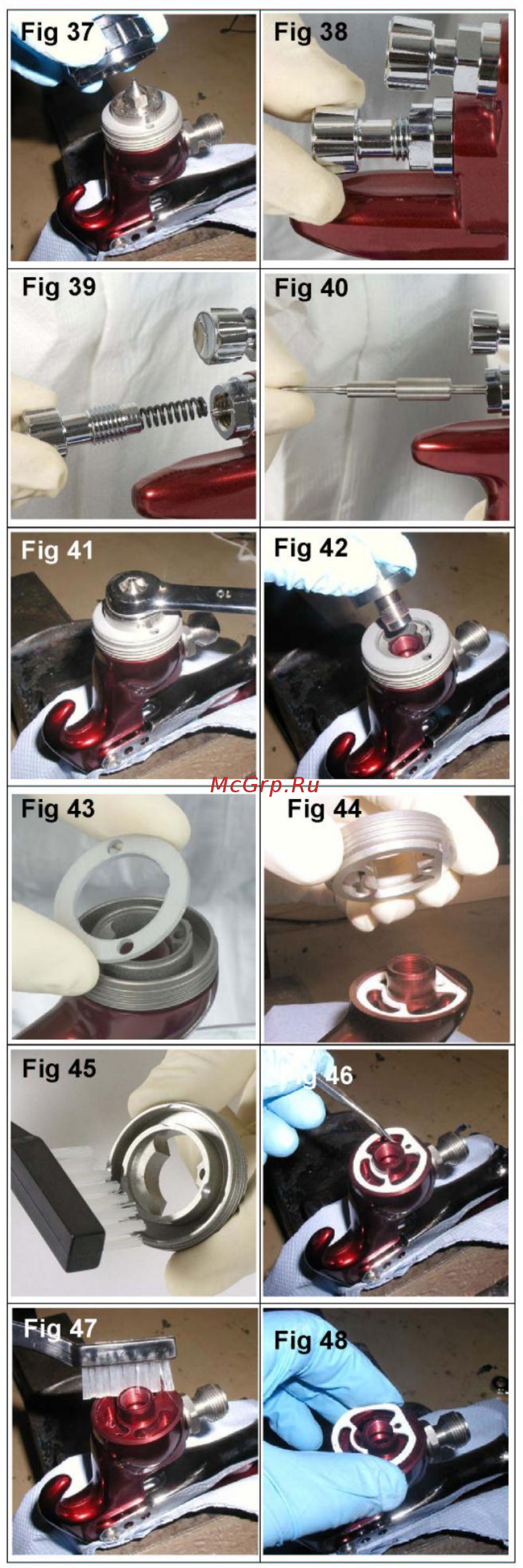

ЗАМЕНА УПЛОТНЕНИЯ
КРАСКОРАСПЫЛИТЕЛЬНОЙ ГОЛОВКИ
1. Снимите крышку воздушной системы и стопорное
кольцо. (См. рис. 37.)
2. Снимите ручку регулировки подачи жидкости, пружину
и пружинную подушку. (См. рис. 38 и рис. 39.)
3. Извлеките жидкостную иглу из корпуса
краскораспылителя. (См. рис. 40.)
4. Снимите жидкостное сопло с помощью накидного
гаечного ключа SN-28 (10 мм) и переднюю пластину.
(См. рис. 41, рис. 42 и рис. 43.)
5. Снимите краскораспылительную головку. (См. рис. 44.)
6. Очистите краскораспылительную головку с помощью
мягкой щетки (См. рис. 45.)
7. Извлеките уплотнение краскораспылительной головки
с помощью маленькой отвертки или зубочистки.
(См. рис. 46.)
8. При необходимости очистите с помощью мягкой щетки
лицевую поверхность краскораспылителя, а также
краскораспылительную головку, жидкостное сопло,
крышку воздушной системы и стопорное кольцо.
(См. рис. 47.)
9. Установите новое уплотнение краскораспылительной
головки на лицевой поверхности краскораспылителя,
убедившись в том, что плоский участок поверхности
уплотнения совмещен с таким же участком на корпусе
краскораспылителя. (См. рис. 48.)
10. Прикрепите переднюю плиту к распылительной
головке, установите распылительную головку на
корпус пистолета, убедившись в том, что плоскость в
нижней части распылительной головки упирается в
плоский участок поверхности корпуса распылителя.
Установите жидкостное сопло, крышку воздушной
системы и стопорное кольцо. Затяните жидкостное
сопло с моментом 18 – 20 Нм. Не затягивайте
жидкостное сопло чрезмерно. (См. рис. 44, рис. 43,
рис. 42, рис. 41 и рис. 37.)
11. Вставьте жидкостную иглу на всю длину в корпус
краскораспылителя, посадив ее в жидкостном сопле.
(См. рис. 40.)
12. Повторно соберите пружину иглы, пружинную подушку
и ручку регулировки подачи жидкости. (См. рис. 39 и
рис. 38.)
13. Полностью запустите краскораспылитель и ввинтите
до упора ручку регулировки подачи жидкости.
Вывинтите ее на ½ оборота, после чего будет
обеспечен полный ход иглы краскораспылителя.
14. 3апустите краскораспылитель несколько раз для
проверки правильности его работы.
