AH-08-01.5
6
Самогенерирующие краскораспылители
Vector Solo – ATEX/FM
Маркировка Vector Solo 79900 по
ATEX
№ сертификата Ex: Sira 08ATEX5060
Sira = Уполномоченный орган,
выполняющий проверку соответствия
нормам ЕС
08 = Год сертификации
ATEX = Ссылка на директиву ATEX
5 = Код защиты (код 5 = герметизация)
060 = Серийный номер документа
X = Используются специальные условия
для безопасного применения
Специальные условия для безопасного
применения: Краскораспылители Vector
Solo 79900 должны использоваться только
вместе с подключенной сборкой воздушного
шланга.
Маркировка продукта
Ex = Специальная маркировка
взрывозащиты
II = Характеристики опасной зоны группы
оборудования
2 = Категория оборудования
G=Тип взрывоопасной атмосферы (газ, пар,
туман)
EEx0.24mJ = Краскораспылители Vector
Solo 79900 подходят для использования в
ручных краскораспылительных установках,
соответствующих стандарту EN50050,
поскольку они относятся к классу А с
предельной энергией разряда 0,24 мДж.

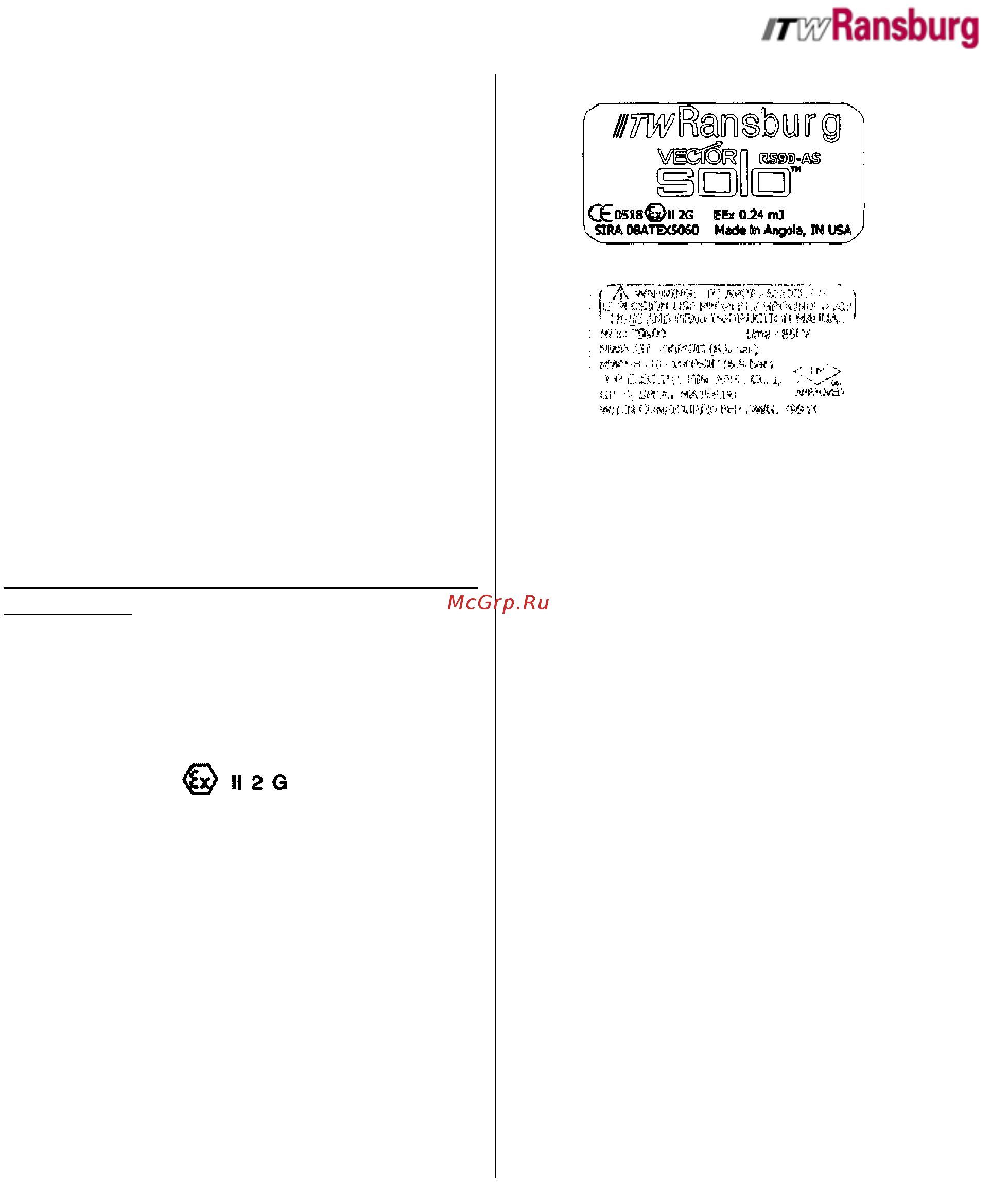

Наклейка 79846-00
Наклейка 79852-00
Конфигурация FM
Данный краскораспылитель одобрен по FM
(частотной блокации), если имеет
конфигурацию согласно чертежу 79943,
показанному на страницах 7 и 8.
