AH-08-01.5
26
Самогенерирующие краскораспылители
Vector Solo – Техобслуживание
Повторная установка
1. Проверьте плотность посадки электрода
на вале иглы. Если она неплотная, затяните
(см. пункт «Игла/Электрод» в разделе
«Техобслуживание»).
2.Нажимая на спусковой механизм
краскораспылителя, установите форсунку
жидкости на иглу/электрод и ввинтите ее в
барабан вручную.
3. Затяните, используя специальный
универсальный гаечный ключ 79854-00 с
квадратной головкой 3/8”. Вращающий
момент - 35-40 фунтов (3,9-4,5
Нм).
Альтернативный способ (если нет
динамометрического ключа) – затянуть
вручную, затем затянуть еще на 1/16
оборота по часовой стрелке.

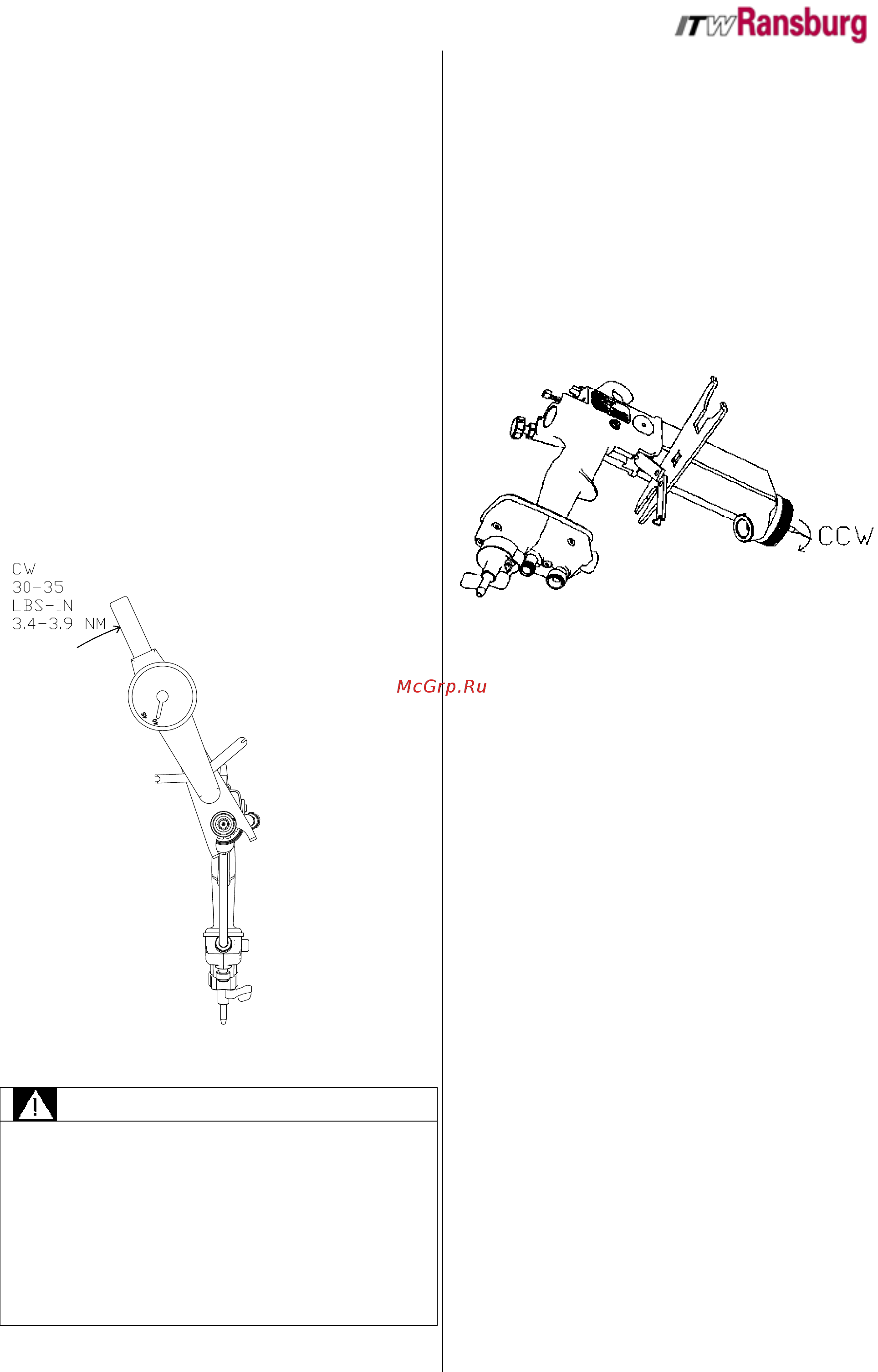

Рисунок 21: Повторная установка
форсунки жидкости
ПРИМЕЧАНИЕ
►ЗАТЯНИТЕ ДОЛЖНЫМ ОБРАЗОМ.
Не перезатягивайте форсунку жидкости,
поскольку жидкость может просочиться в
воздушные проходы. См. указанный
вращающий момент при затяжке.
Не перезатягивайте форсунку жидкости в
барабане, это может повредить форсунку
жидкости или резьбу барабана.
4. Установите на краскораспылитель
воздушную заглушку и стопорное кольцо.
ИГЛА / ЭЛЕКТРОД
Снятие
1. Снимите воздушную заглушку и
форсунку жидкости со сборки
краскораспылителя.
2. Закрепите вал иглы в задней части
барабана с помощью специального
универсального гаечного ключа 79854-00 и
вывинтите иглу/электрод с вала иглы.
Рисунок 22: Снятие электрода
Очистка и осмотр
1. Используйте для очистки иглы/
электрода подходящий растворитель.
2. Осмотрите иглу/электрод – нет ли
повреждений или следов износа. Обратите
особое внимание на область, где из
корпуса выходит провод электрода. Это
уплотняющая поверхность, находящаяся
внутри форсунки жидкости. Если в этой
области есть признаки износа, и
иглу/электрод и форсунку жидкости
следует заменить.
3. Перед повторной установкой
иглы/электрода в сборку
краскораспылителя следует провести их
электрическую проверку (см. пункт
«Проверка сопротивления иглы/электрода»
в разделе «Техобслуживание»).
Повторная установка
1. Закрепите вал иглы в задней части
барабана и вручную ввинтите иглу/электрод
на место.
2. Повторно установите на барабан
форсунку жидкости и воздушную
заглушку.
