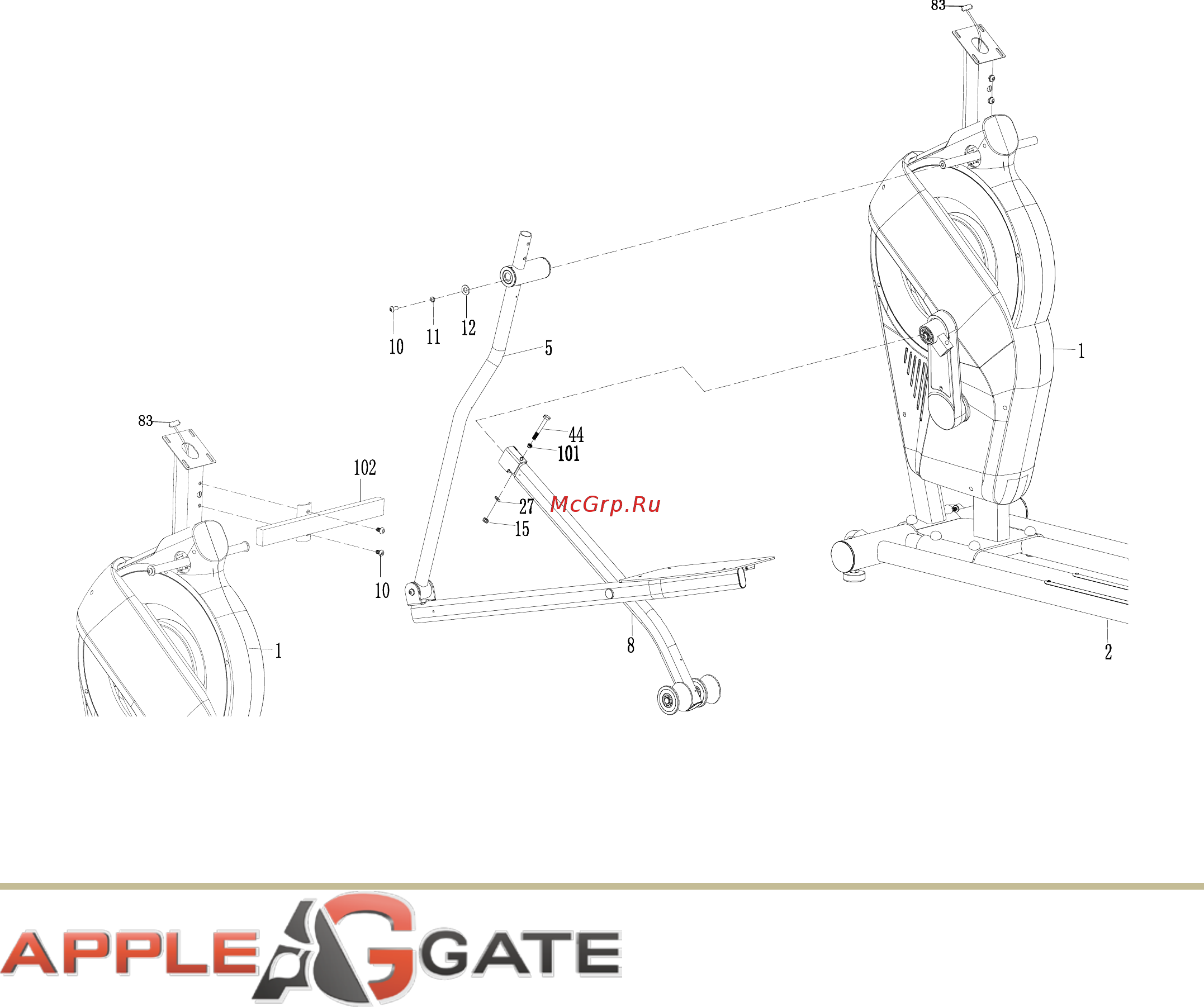

Шаг 3

A: Удалите два болта M8x20 (10) с неподвижной трубки (102). Снимите фиксированную трубку

(102) с основной рамы (1). Обратите внимание, что эта фиксированная трубка (102) используется

для закрепления рамки для предотвращения повреждений.

B: Снимите один болт M8x20 (10), одну пружинную шайбу Ø8 (11) и одну большую шайбу

Ø8xØ25x2.0 (12) от левых горизонтальных осей главной рамы (1). Прикрепите левый руль (5) к

левой горизонтальной оси основной рамы (1) одним болтом M8x20 (10), одной пружинной

шайбой Ø8 (11), одной большой шайбой Ø8xØ25x2.0 (12), которые были сняты ранее. Повторите

шаг выше, чтобы прикрепить правый руль (5) к правой горизонтальной оси основной рамы (1).

Снимите один болт M8x55 (44), одну шайбу Ø11.8x Ø 8x5 (101), одну шайбу Ø8x Ø16x2.0 (27) и

одну гайку M8 (15) с опоры шатуна (42).

Прикрепите левую опору педали (8) к левому рулю (61) одним болтом M8x55 (44), одной шайбой

Ø11.8x Ø 8x5 (101), одной шайбой Ø8x Ø16x2.0 (27) и одной гайкой M8 (15), которые были сняты

ранее.

Повторите шаг выше, чтобы прикрепить правую опору педали (8) к правому рулю (61).
