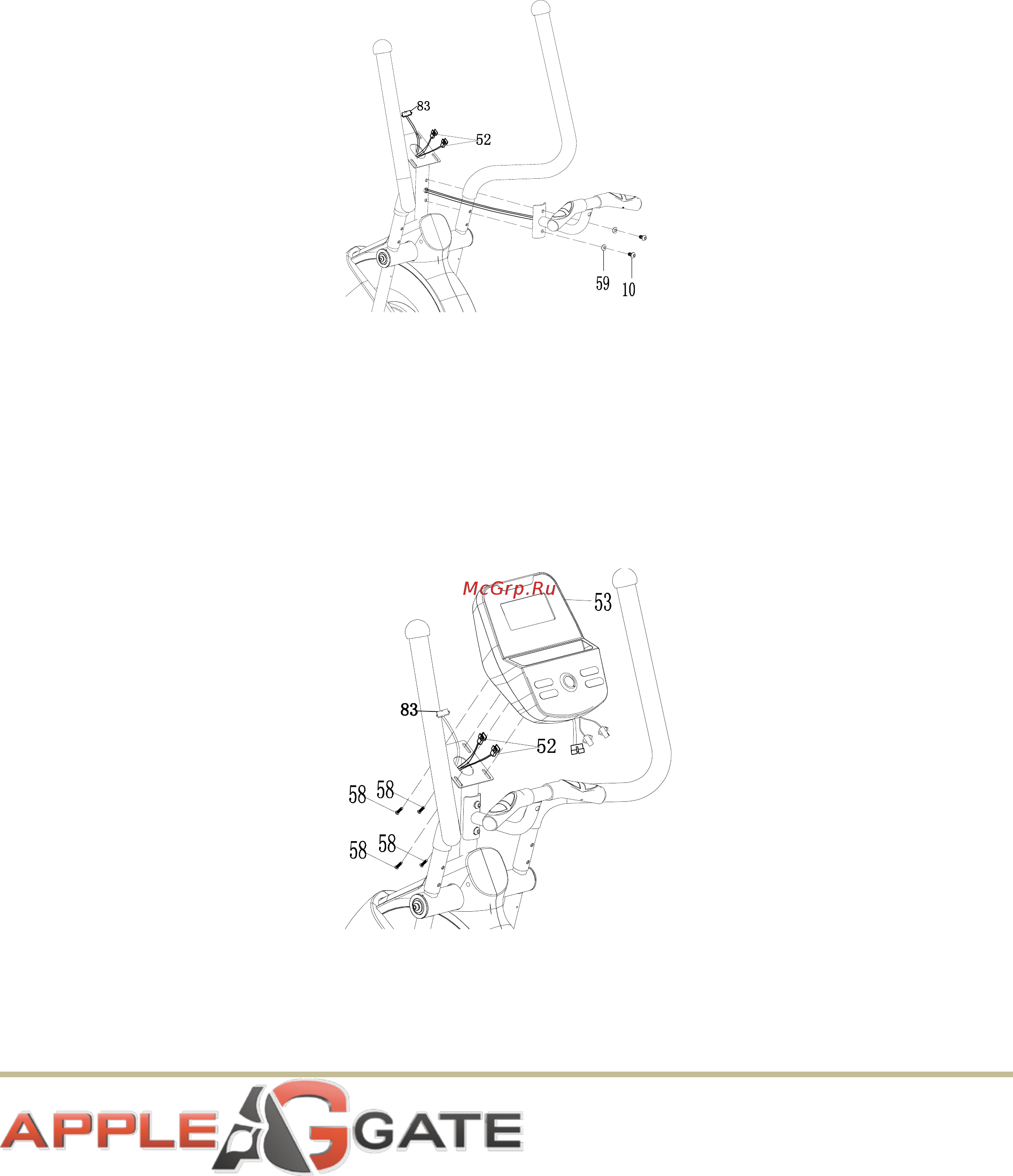

Шаг 6

Вставьте провода датчика пульса (52) с переднего руля (9) в отверстие на стойке консоли

основной рамы (1), а затем вытащите их из верхнего конца стойки консоли основной рамы (1).

Прикрепите передний руль (9) к основной раме (1) одним болтом M8x20 (10) и одной шайбой Ø8

(59).

Шаг 7

Снимите четыре болта M5x10 (58) с задней панели консоли (53). Подключите провод стойки

консоли (83) и провода датчика пульса (52) к проводам, которые поступают от консоли (53), а

затем подключите консоль (53) к верхнему концу стойки консоли основной рамы (1) с помощью

четырех Болтов M5x10 (58), которые были сняты ранее.
