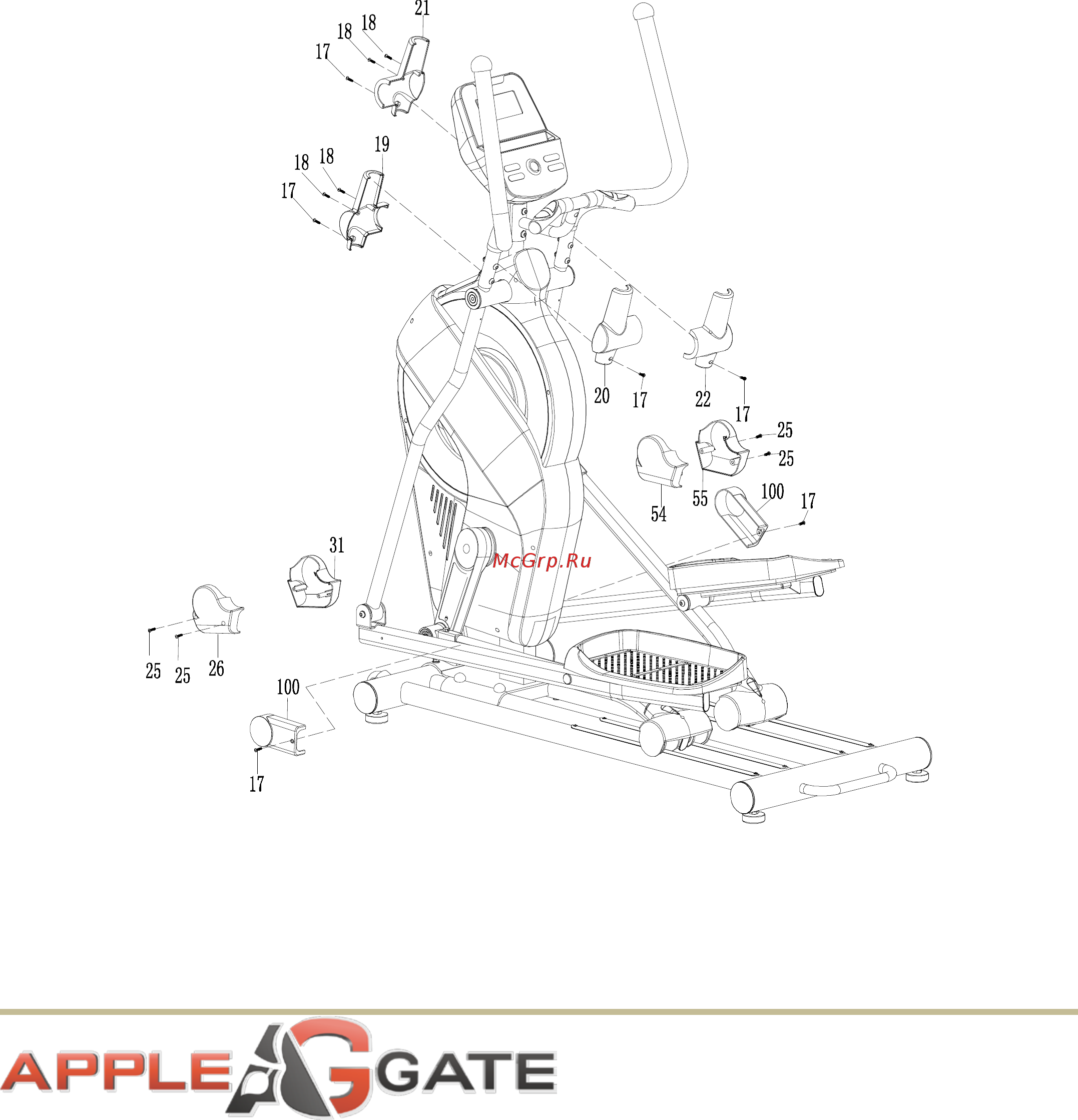

Шаг 9

Прикрепите крышку левого руля A и B (19, 20) к левому рулю (3) двумя самонарезающими

винтами ST2.9x16 (18) и двумя самонарезающими винтами ST4.2x20 (17). Прикрепите крышку

правого руля A и B (21, 22) к правому рулю (4) с помощью двух самонарезающих винтов

ST2.9x16 (18) и двух самонарезающих винтов ST4.2x20 (17). Прикрепите крышку левой опоры

педали A и B (26, 31) к левому рулю (6) с помощью двух самонарезающих винтов ST4.2x20 (25).

Прикрепите крышку правой опоры педали A и B (54, 55) к правому рулю (7) с помощью двух

самонарезающих винтов ST4.2x20 (25). Прикрепите две крышки опоры шатуна (100) к опоре

шатуна (8) двумя винтами ST4.2x20 (17).
