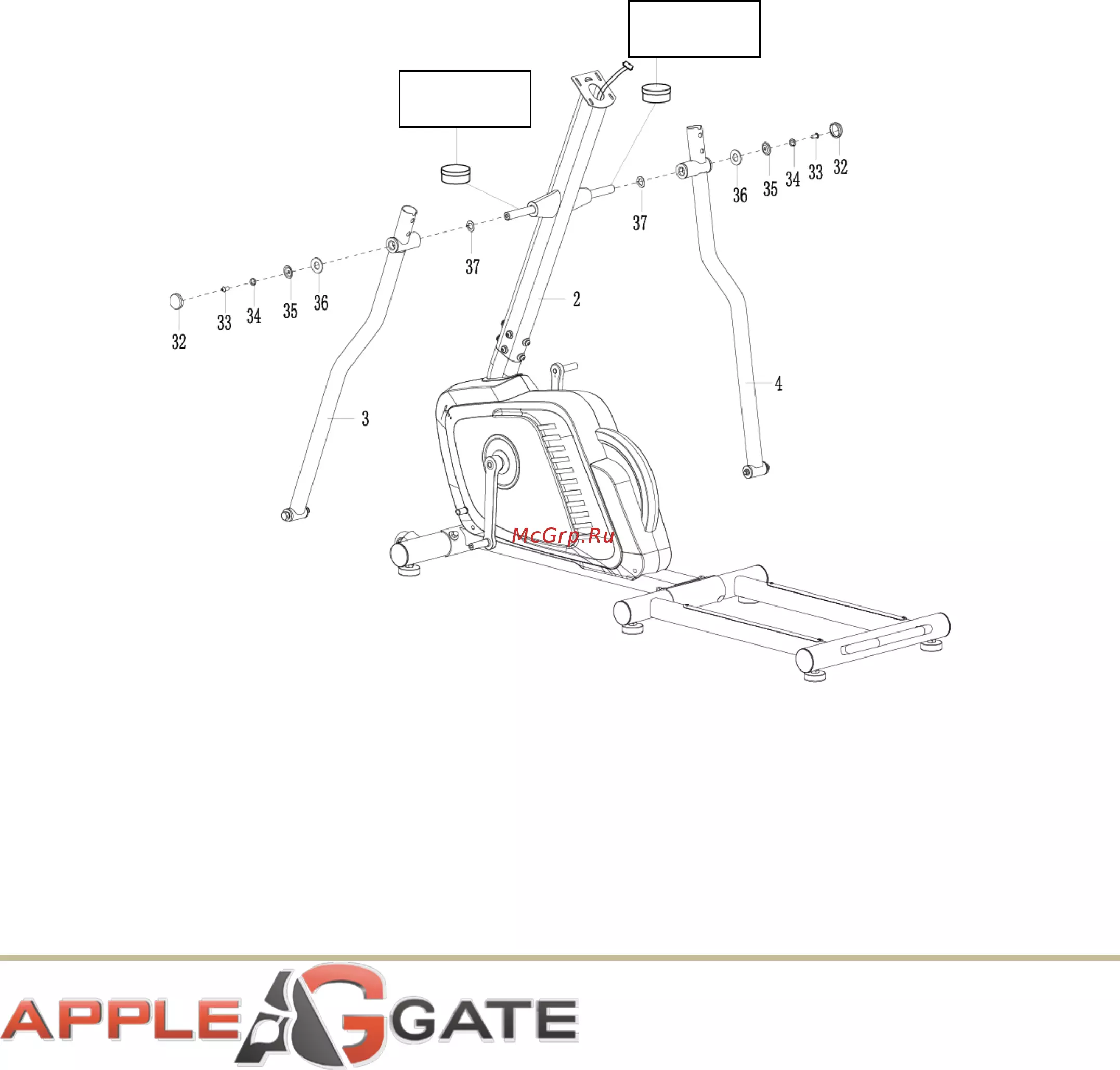

Шаг 2

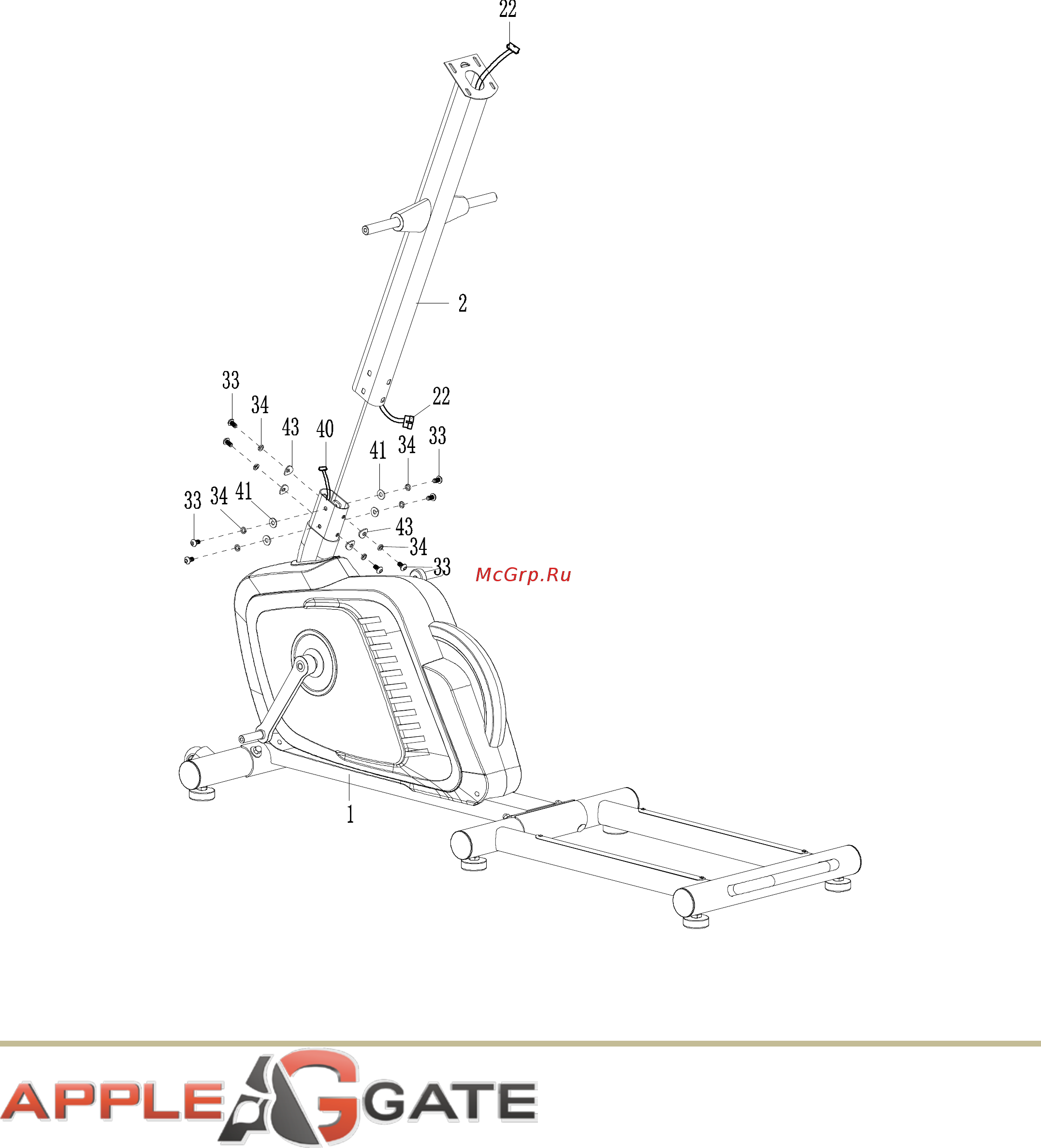

Снимите восемь болтов M8x20 (33), четыре шайбы Ø8x Ø20x1,5 (41), восемь пружинных шайб Ø8
(34), четыре шайбы Ø8x Ø20x1,5 (43) с основной рамы (1). Подключите нижний кабель консоли
(40) от основной рамы (1) к проводу стойки консоли (22) от стойки консоли (2). Вставьте стойку
консоли (2) на трубу основной рамы (1) и закрепите ее восемью болтами M8x20 (33), четырьмя
шайбами Ø8x Ø20x1,5 (41), восемью пружинными шайбами Ø8 (34), четырьмя шайбами Ø8x
Ø20x1,5 (43), которые были ранее сняты. Затяните болты с помощью шестигранного ключа S6.
