Шаг 3

Внимание: Перед сборкой добавьте смазку на горизонтальные оси, см. рисунок ниже.

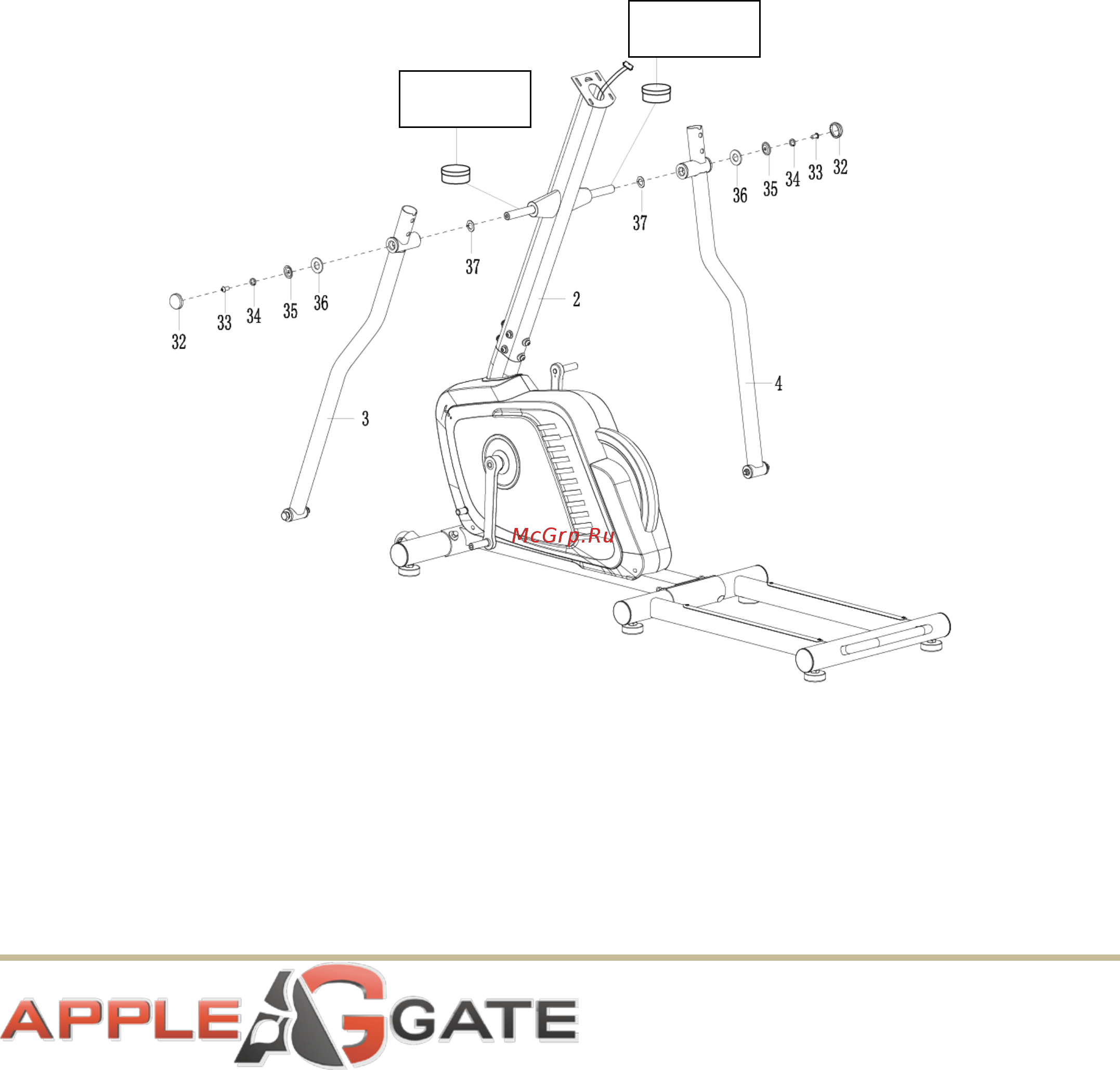

Снимите два болта M8x20 (33), две пружинные шайбы Ø8 (34), две большие шайбы Ø19xØ25x2.0

(36), две шайбы Ø8* Ø33*2.0 (35) и две прокладки Ø38 (37) от левой и правой горизонтальных

осей стойки консоли (2). Установите на горизонтальные оси прокладки Ø38 (37), после чего

прикрепите левый руль (3) к левой горизонтальной оси стойки консоли (2) одним болтом M8x20

(33), пружинной шайбой Ø8 (34), большой шайбой Ø19xØ25x2.0 (36), шайбой Ø8* Ø33*2.0 (35),

которые были сняты ранее.

Повторите шаг выше, чтобы прикрепить правый руль (4) к правой горизонтальной оси стойки

консоли (2).

Как рули будут закреплены, установите заглушки (32) на болты (33).

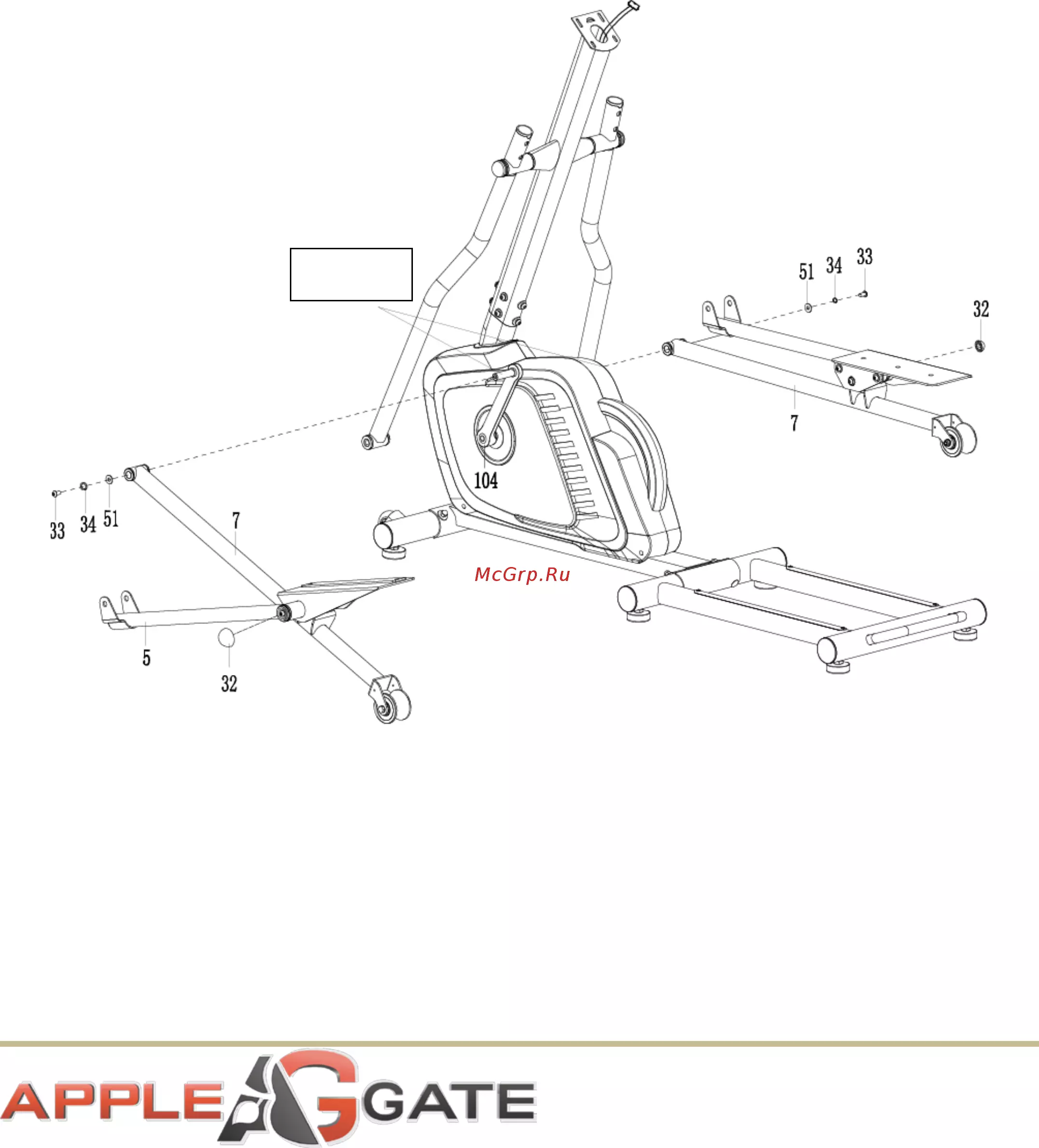

Смазка
