Сборка оборудования

ВНИМАНИЕ! Во время установки различных винтов и болтов не следует

их сильно затягивать. Это необходимо сделать в самом конце сборки.

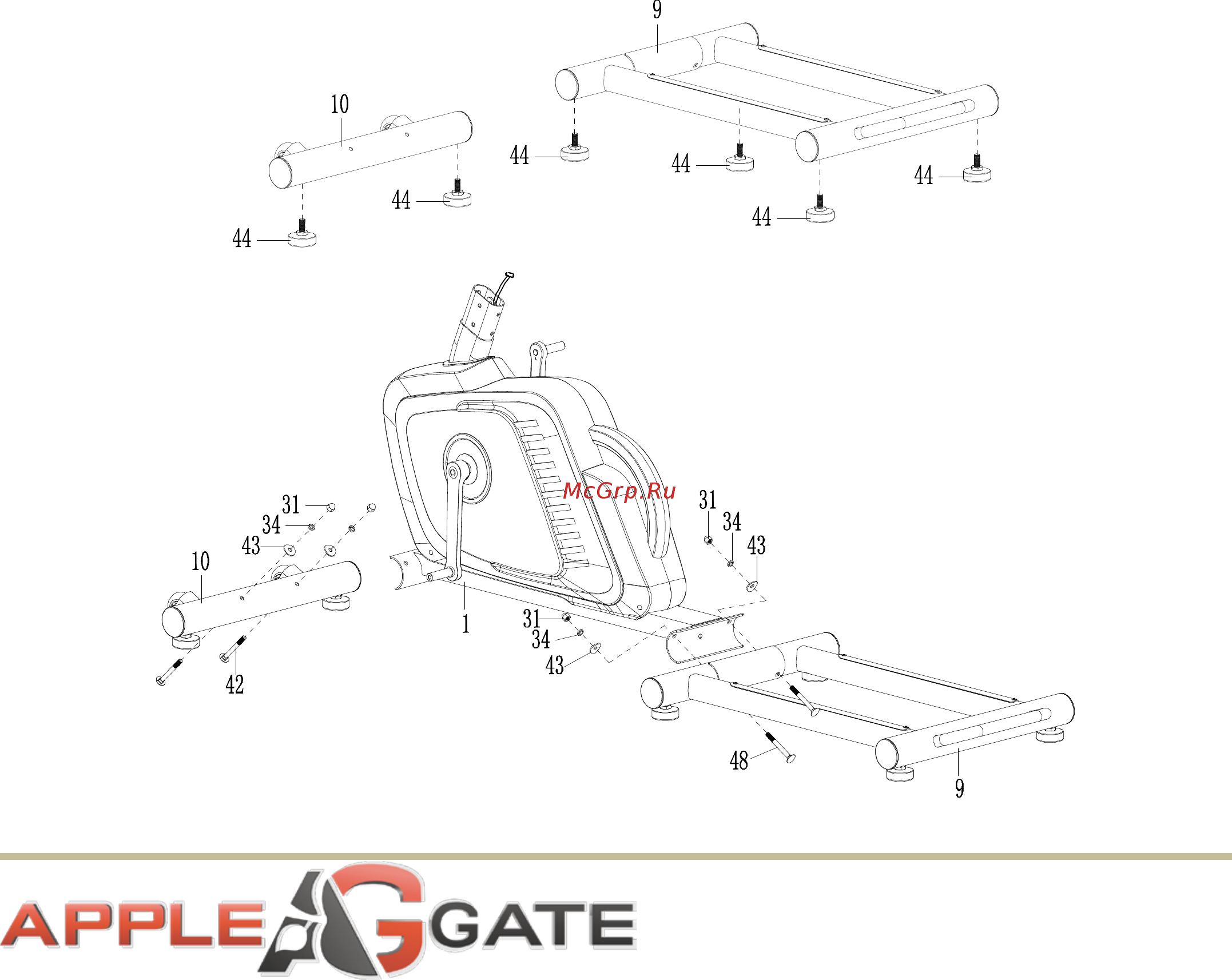

Шаг 1

Установите две ножки (44) на передний стабилизатор (10) и четыре ножки (44) на задний

стабилизатор (9). Установите передний стабилизатор (10) перед основной рамой (1) и

выровняйте отверстия для болтов. Прикрепите передний стабилизатор (10) к передней части

основной рамы (1) двумя скругленными шайбами Ø8* Ø20*2.0 (43), двумя пружинными шайбами

Ø8 (34), двумя болтами M8*75 (42) и двумя гайками M8 (31). Установите заднюю основную раму

(9) за основную раму (1) и выровняйте отверстия для болтов. Прикрепите заднюю основную раму

(9) к задней части основной рамы (1) двумя скругленными шайбами Ø8* Ø20*2.0 (43), двумя

пружинными шайбами Ø8 (34), двумя болтами M8*80 (48) и двумя гайками M8 (31).
