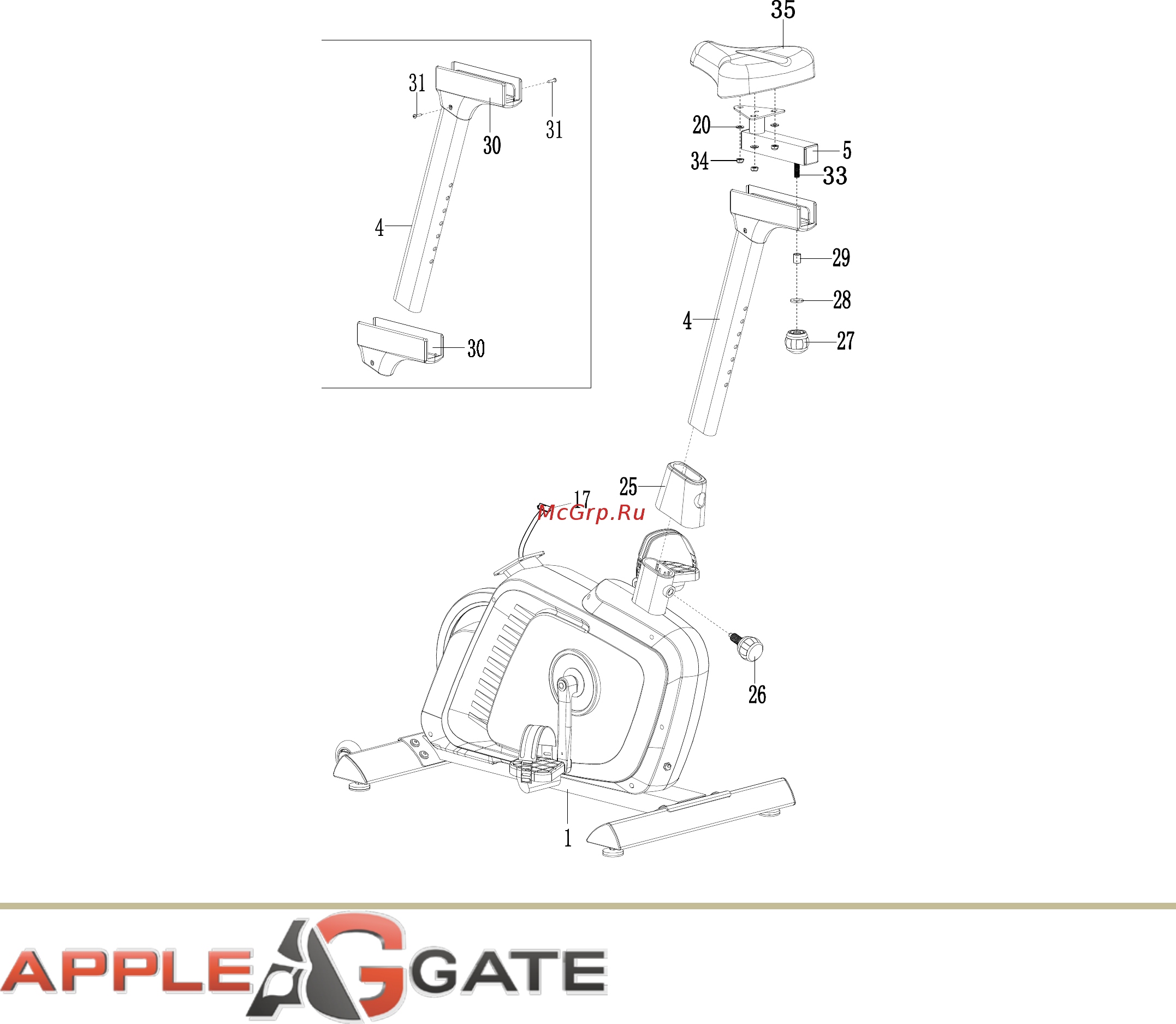

Шаг 3

Снимите два винта ST4.2×20 (31) со стойки сиденья (4). Оденьте на стойку сиденья (4) кожух

стойки сиденья (30) и зафиксируйте его двумя ранее снятыми винтами ST4.2×20 (31).

Снимите три гайки M8 (34) и три шайбы Ø16xØ8x1.5 (20) с нижней стороны сиденья (35). Затем

прикрепите сиденье (35) к треугольной пластине ползунка сиденья (5) тремя гайками M8 (34) и

тремя шайбами Ø16xØ8x1.5 (20), которые были ранее сняты. Снимите одну Ø10xØ25x2.0 шайбу

(28), одну втулку (29) и один фиксатор M10 (27) с ползунка сиденья (5). Выставьте крепеж (33) на

ползунке сиденья (5) и ставьте его в отверстие в стойке сиденья (4). Далее закрепите ползунок

сиденья (5) на стойке сиденья (4) с помощью шайбы Ø10xØ25x2.0 (28), втулки (29) и фиксатора

M10 (27). Сдвиньте кожух стойки сиденья (25) на трубу основной рамы (1).

Прикрепите фиксатор M16x1.5 (26) к трубе основной рамы (1), повернув его по часовой стрелке,

чтобы зафиксировать положение сиденья (4) в подходящем положении.

ПРИМЕЧАНИЕ. При настройке высоты стойки сиденья метка максимальной высоты не может быть

выше, чем край крышки стойки сиденья.
