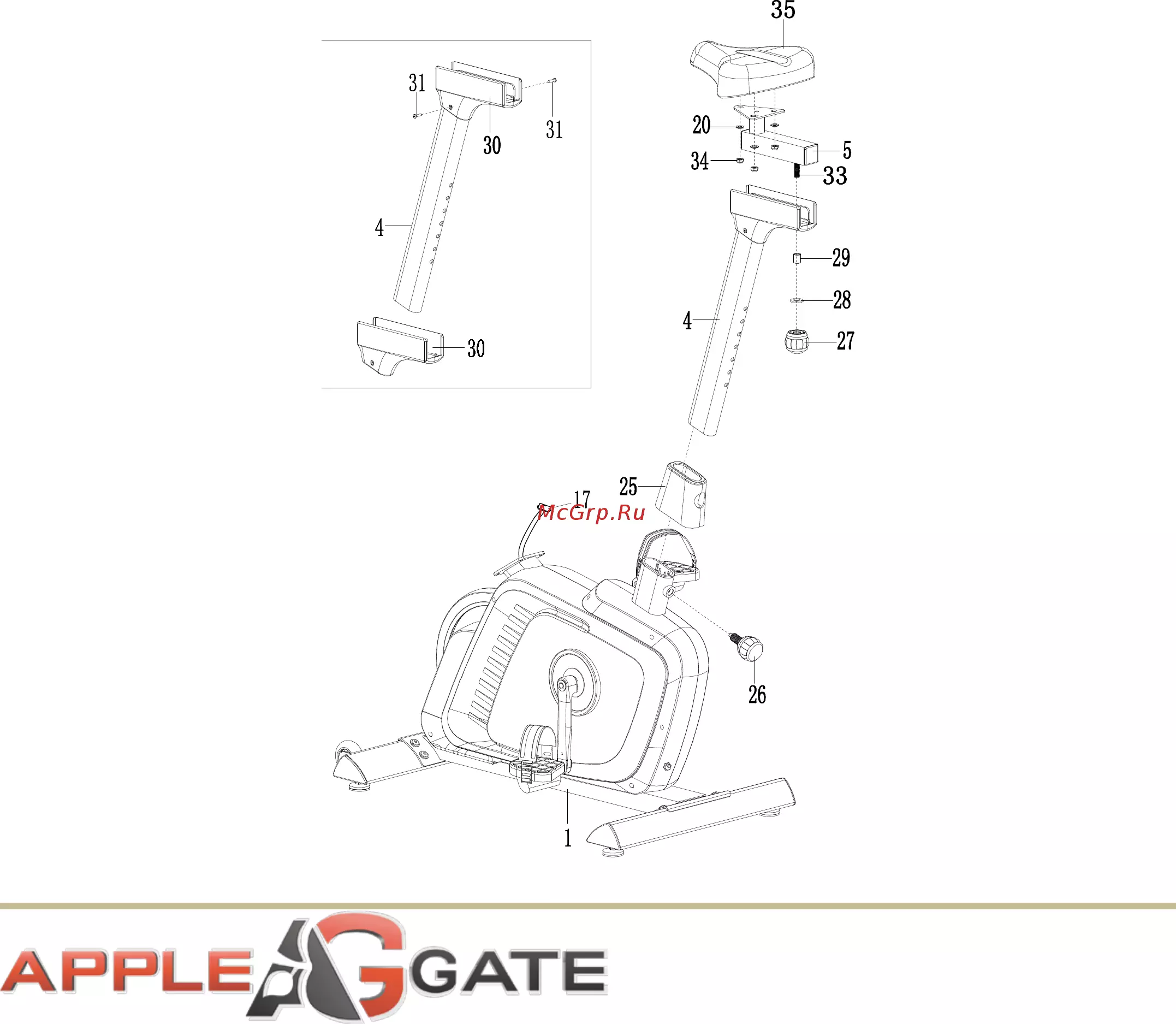

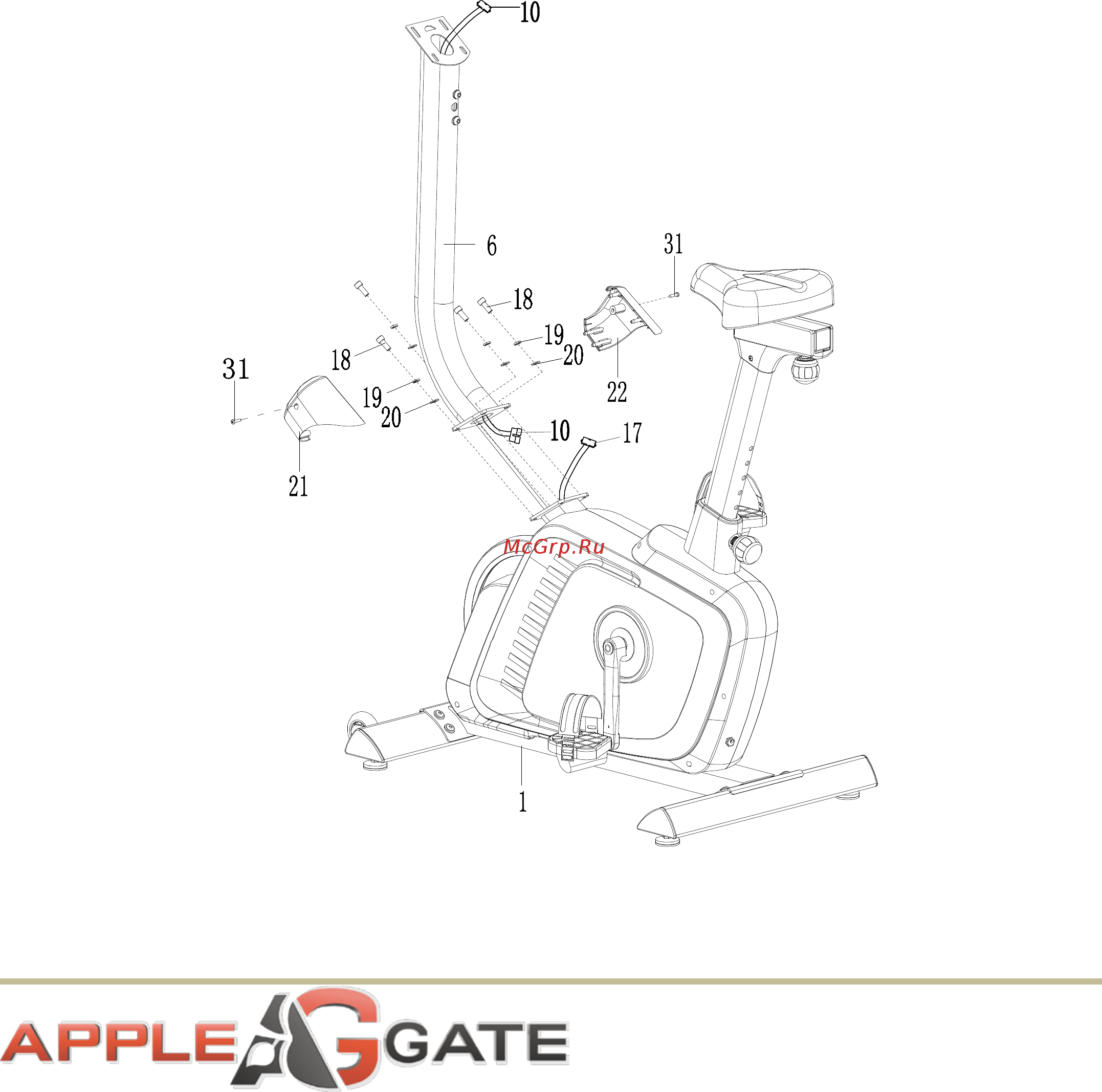

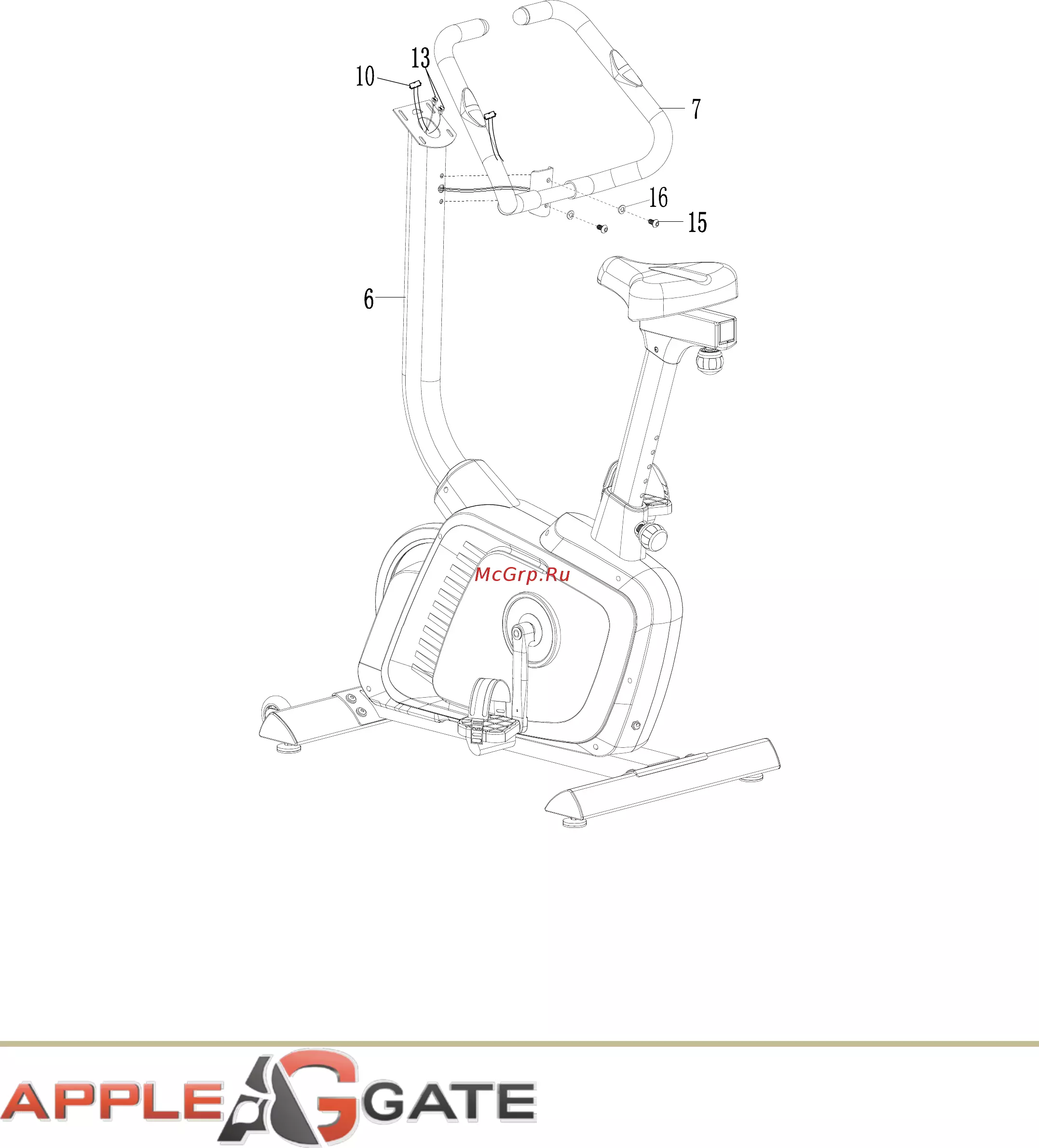

Шаг 4

Снимите четыре болта M8x20 (18), четыре пружинные шайбы (19) и четыре шайбы Ø16xØ8x1.5

(20) с основной рамы (1). Выверните болты с помощью шестигранного ключа S6. Подключите

нижний провод консоли (17) от основной рамы (1) к проводу стойки консоли (10) из стойки

консоли (6).

Установите стойку консоли (5) на основную раму (1) и закрепите с помощью четырех болтов

M8x20 (18), четырех пружинных шайб (19) и четырех шайб Ø16xØ8x1.5 (20), которые были ранее

сняты. Затяните болты с помощью шестигранного ключа S6. Снимите два винта ST4.2×20 (31) со

стойки консоли (6). Установите левый декоративный кожух (21) и правый декоративный кожух

(22) на стойку консоли (6) и зафиксируйте их двумя винтами ST4.2×20 (31).
