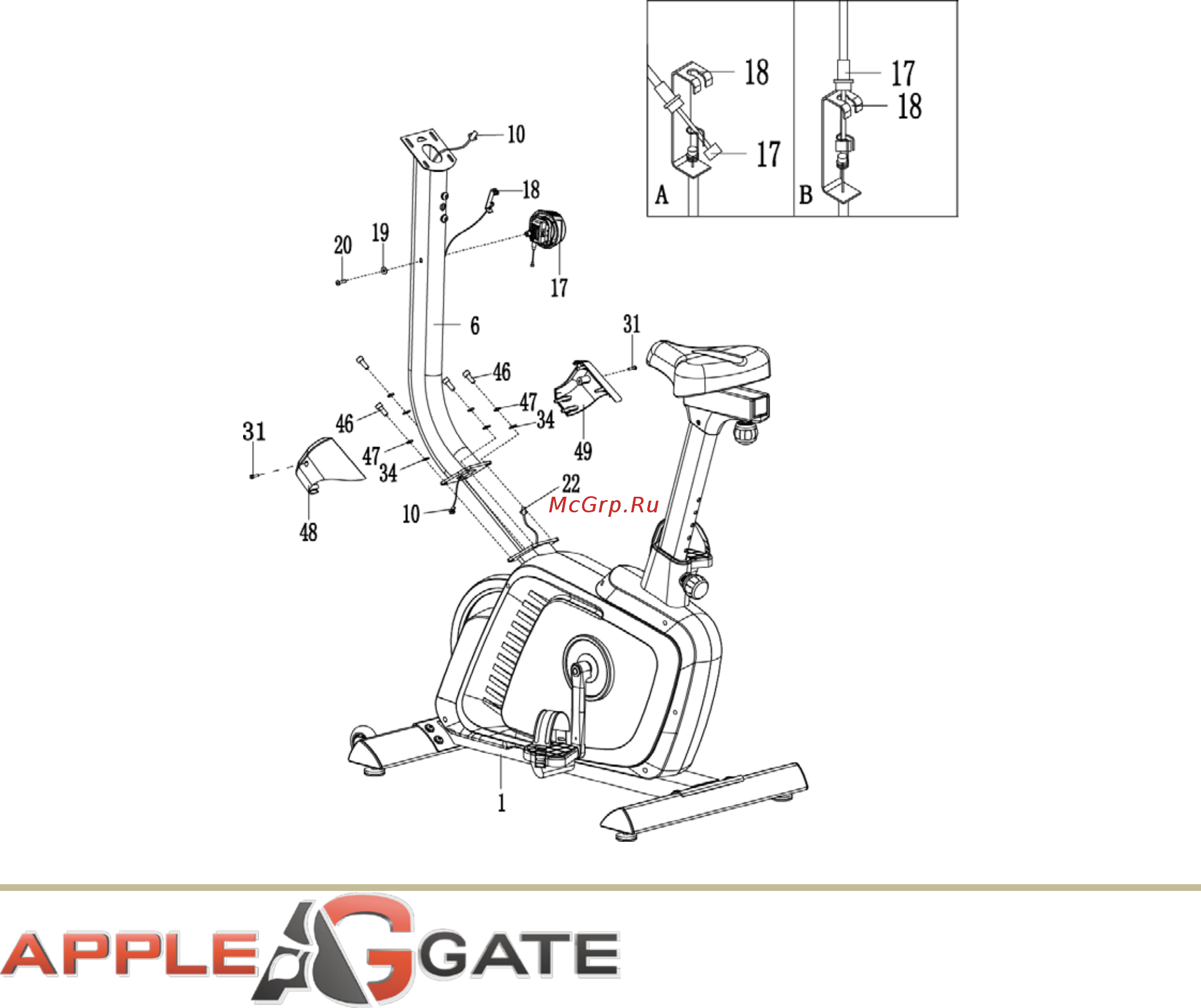

Шаг 4

Снимите четыре болта M8x20 (46), четыре пружинные шайбы (47) и четыре шайбы Ø16xØ8x1.5

(34) от основной рамы (1). Выверните болты с помощью шестигранного ключа S6. Подключите

нижний провод консоли (22) от основной рамы (1) к проводу стойки консоли (10) из стойки

консоли (6). Протяните тросик регулировки нагрузки (18) через нижнее отверстие и далее через

четырехугольное отверстие в боковой части в стойке консоли (6).

Установите стойку консоли (6) на основную раму (1) и закрепите с помощью четырех болтов

M8x20 (46), четырех пружинных шайб (47) и четырех шайб Ø16xØ8x1.5 (34), которые были ранее

сняты. Затяните болты с помощью шестигранного ключа S6. Снимите два винта ST4.2×20 (31) со

стойки консоли (6). Установите левый декоративный кожух (48) и правый декоративный кожух

(49) на стойку консоли (6) и зафиксируйте их двумя винтами ST4.2×20 (31).

Снимите болт M5x35 (20) и шайбу Ø5 (19) с регулятора нагрузки (17). Соедините тросик

регулировки нагрузки (18) и регулятор нагрузки (17), как показано на рисунке. Установите

регулятор нагрузки (17) в четырехугольное отверстие в стойке консоли (6) и закрепите его в

этом положении при помощи винта (20) и шайбы (19), которые были ранее сняты.
