Сборка оборудования

ВНИМАНИЕ! Во время крепления винтов и болтов не следует их сильно

затягивать. Это необходимо сделать в конце сборки.

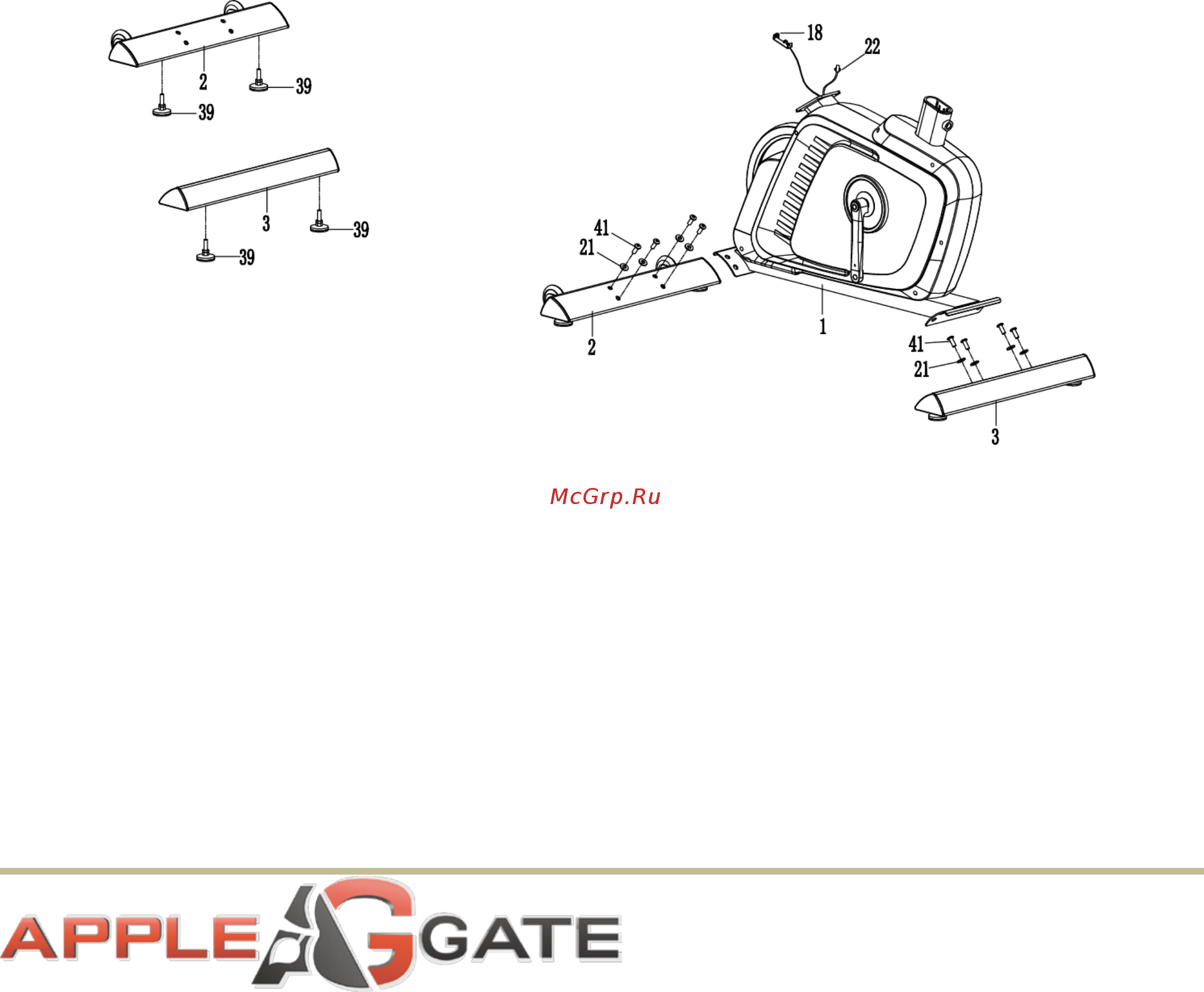

Шаг 1

Удалите четыре предустановленных болта М8х20 (41) шайбы Ø8xØ20x2.0 (21) с переднего

стабилизатора (2). Установите передний стабилизатор (2) перед основной рамой (1) и

выровняйте отверстия для болтов. Прикрепите передний стабилизатор (2) к передней части

основной рамы (1) с помощью четырех болтов М8х20 (41) шайб Ø8xØ20x2.0 (21), которые были

ранее удалены.

Удалите четыре предустановленных болта М8х20 (41) шайбы Ø8xØ20x2.0 (21) с заднего

стабилизатора (3). Поместите задний стабилизатор (3) за основную раму (1) и выровняйте

отверстия для болтов. Прикрепите задний стабилизатор (3) к задней части основной рамы (1) с

помощью четырех болтов М8х20 (41) шайб Ø8xØ20x2.0 (21), которые были ранее удалены.
