Список комплектующих частей
No. Описание Кол-
во
No. Описание Кол-
во
001 Основная рама 1 034 Шайба Ø8xØ16x1.5 8
002 Передний стабилизатор 1 035 Гайка M8 5
003 Задний стабилизатр 1 036 Сиднье 1
004 Стойка сиденья 1 037 Заглушка стабилизатора 1 2
005 Ползунок сиденья 1 038 Заглушка стабилизатора 2 2
006 Стойка консоли 1 039 Настраиваемые ножки M8x30 4
007 Руль 1 040 Гайка M8 4

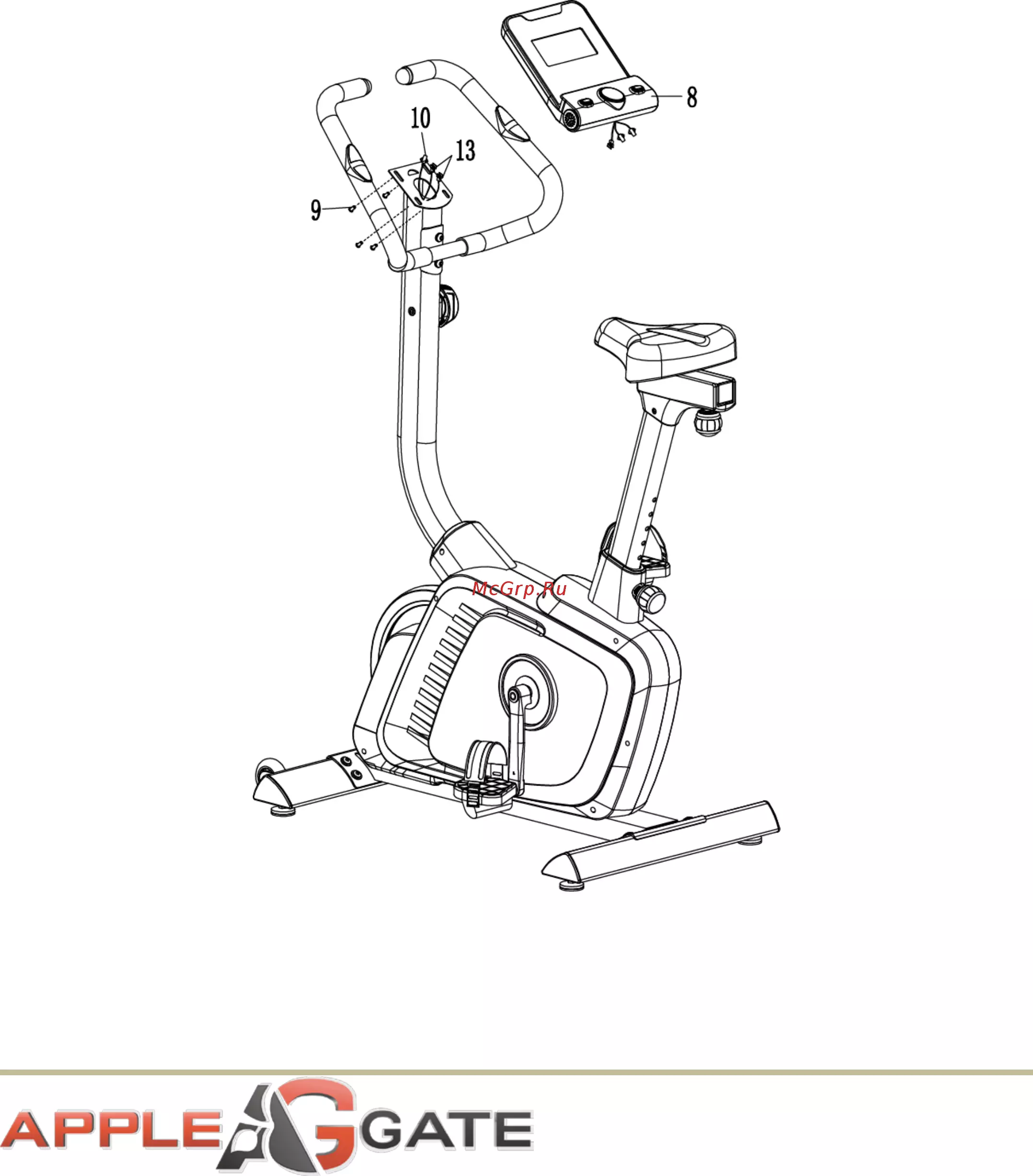

008 Консоль 1 041
Болт M8x20
8
009 Винт M5x10 4 042
Болт M6x15
2
010 Кабель стойки консоли (L=800mm) 1 043
Подшипник
4
011 Заглушка Ø25x1.5 2 044 Колесо 2
012 Неопрен Ø30xØ24x630 2 045
Болт M6x12
2
013 Пульсомеры с кабелем L=750mm 2 046
Болт M8x20
4
014 Винт ST4.2×20 2 047 Пружинная шайба Ø8 4
015
Болт M8x15
2 048 Левый декоративный кожух 1
016 Шайба Ø16xØ8x1.5 2 049 Правый декоративный кожух 1
017 Фиксатор 1 050 Кронштейн натяжителя ремня 1
018 Тросик L=1300mm 1 051
Болт M8x18
1
019
Шайба Ø5xØ15x1.0
1 052 Ролик натяжителя Ø10xØ35 1
020
Болт M5x35
1 053 Пружина 1
021
Шайба Ø8xØ20x2.0
13 054 Втулка 1
022 Датчик с кабелем L=1100mm 1 055 Маховик 1
023 Левая педаль 1 056 Болт M6x36 2
024 Правая педаль 1 057 U-образная пластина 2
025 Кожух стойки сиденья 1 058 Пружинная шайба Ø6 2
026 Фиксатор M16x1.5 1 059 Гайка M6 2
027
Фиксатор M10
1 060 Гайка M10x1.0x6 2
028
Шайба Ø10xØ25x2.0
1 061 Заглушка 2
029 Втулка 1 062 Гайка M10x1.25 2
030 Кожух ползунка 1 063 Левый шатун 1
031 Винт ST4.2×20 8 064 Правый шатун 1
14
