Homa GRP 22 [11/18] Установка в шахте на жестком креплении однонасосная станция

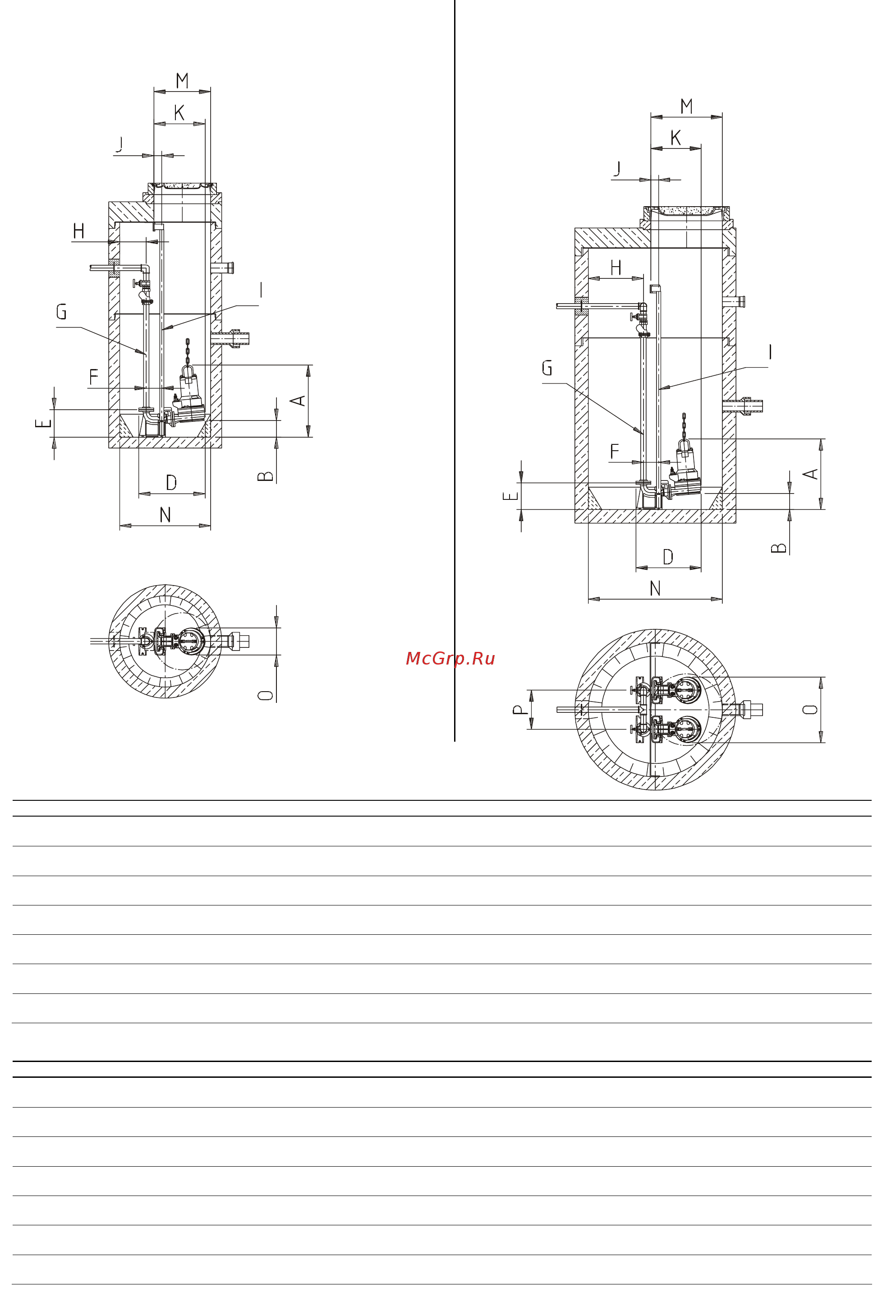

12.2 Установка в шахте на жестком креплении

Однонасосная станция

Двухнасосная станция

Maße

Однонасосные станции

Typ A B C D E F G H I J K L M N O P

16 (Ex) 560 172 84 490 225 90 Труба 2“ ISO 330 Труба ½“ ISO

45 393 625 Ø 625 Ø 1000 212 -

22 (Ex) 630 183 84 504 225 90 Труба 2“ ISO 330 Труба ½“ ISO

45 407 625 Ø 625 Ø 1000 223 -

26 (Ex) 630 183 84 504 225 90 Труба 2“ ISO 330 Труба ½“ ISO

45 407 625 Ø 625 Ø 1000 223 -

36 (Ex) 667 183 84 504 225 90 Труба 2“ ISO 330 Труба ½“ ISO

45 407 625 Ø 625 Ø 1000 223 -

56 (Ex) 790 182 - 728 300 170 Труба 2“ ISO 292 Труба ½“ ISO

87 563 - Ø 625 Ø 1000 297 -

76 (Ex) 790 182 - 728 300 170 Труба 2“ ISO 292 Труба ½“ ISO

87 563 - Ø 625 Ø 1000 297 -

111 (Ex) 862 182 - 728 300 170 Труба 2“ ISO 292 Труба ½“ ISO

87 563 - Ø 625 Ø 1000 297 -

Двухнасосные станции

Typ A B C D E F G H I J K L M N O P

16 (Ex) 560 172 84 490 225 90 Труба 2“ ISO 530 Труба ½“ ISO

45 393 625 Ø 625 Ø 1200 512 300

22 (Ex) 630 183 84 504 225 90 Труба 2“ ISO 530 Труба ½“ ISO

45 407 625 Ø 625 Ø 1200 523 300

26 (Ex) 630 183 84 504 225 90 Труба 2“ ISO 530 Труба ½“ ISO

45 407 625 Ø 625 Ø 1200 523 300

36 (Ex) 667 183 84 504 225 90 Труба 2“ ISO 530 Труба ½“ ISO

45 407 625 Ø 625 Ø 1200 523 300

56 (Ex) 790 182 - 728 300 170 Труба 2“ ISO 617 Труба ½“ ISO

87 563 - Ø 800 Ø 1500 733 436

76 (Ex) 790 182 - 728 300 170 Труба 2“ ISO 617 Труба ½“ ISO

87 563 - Ø 800 Ø 1500 733 436

111 (Ex) 862 182 - 728 300 170 Труба 2“ ISO 617 Труба ½“ ISO

87 563 - Ø 800 Ø 1500 733 436
