Homa GRP 22 [10/18] Размеры для монтажа в мм
![Homa GRP 22 [10/18] Размеры для монтажа в мм](/views2/1549664/page10/bga.png)
10

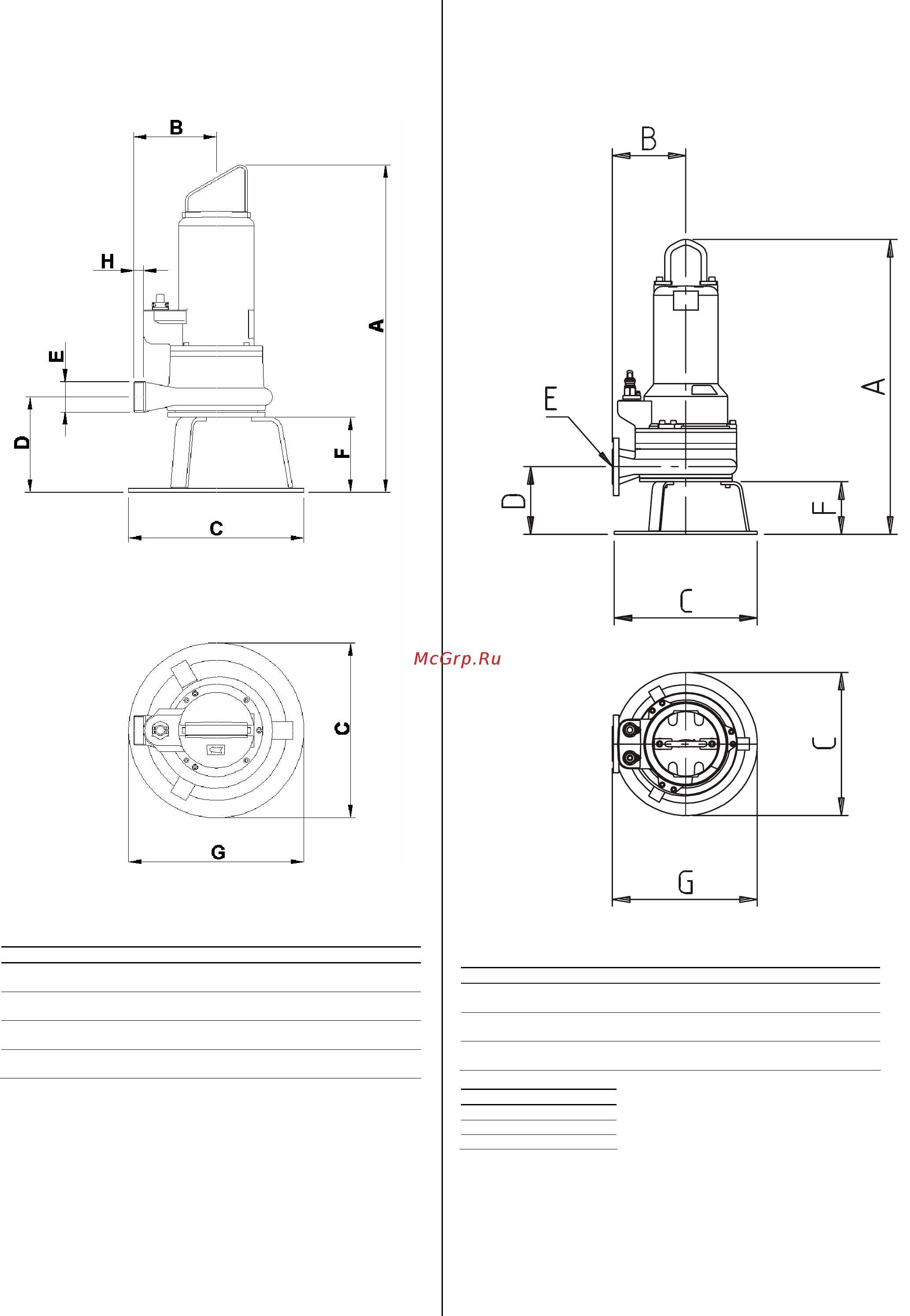

12. Размеры для монтажа (в мм)
12.1 Установка на подставке
GRP 16 (Ex), GRP 22 (Ex), GRP 26 (Ex), GRP 36 (Ex)
Размеры
Модель A B C D E F G H
16 (Ex) 496 125 239 133 R 2“AG
BSP 2“M
90 239 20
22 (Ex) 618 165 350 191 R 2“AG
BSP 2“M
150 350 -
26 (Ex) 618 165 350 191 R 2“AG
BSP 2“M
150 350 -
36 (Ex) 655 165 350 191 R 2“AG
BSP 2“M
150 350 -
GRP 56 (Ex), GRP 76 (Ex), GRP 111 (Ex)
Размеры
Модель A B C D E F G
56 (Ex) 771 210 410 193 DN 50 PN
10
150 415
76 (Ex) 771 210 410 193 DN 50 PN
10
150 415
111 (Ex) 844 210 410 193 DN 50 PN
10
150 415
Модель A
56 U (Ex) 775
76 U (Ex) 775
111 U (Ex) 848
