9

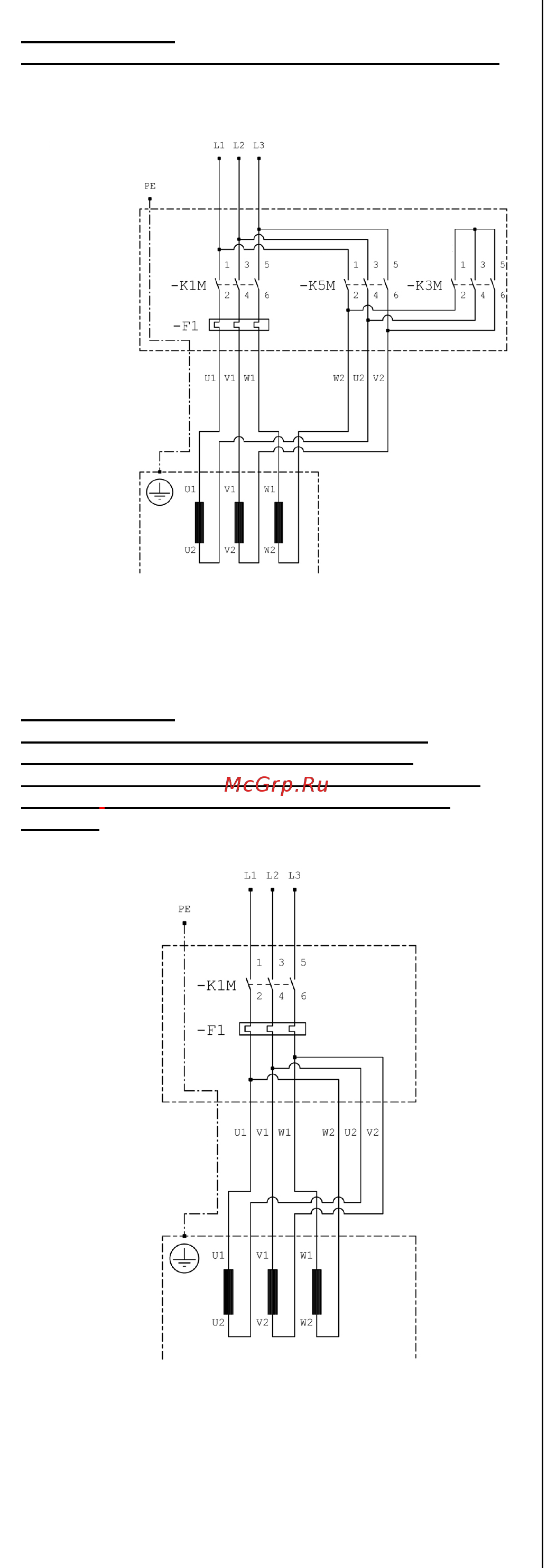

Рис. 3 / Схема 3:
Сетевое соединение по схеме звезда/треугольник
Рис. 4 / Схема 4:
Соединение для прямого старта (DOL) для
моторов со схемой звезда/треугольник –
(соединение со всеми обмотками через сетевой
кабель ) Cоединение по схеме треугольник в
обмотке
обозначение:
кабель эл. двигателя
электро-
двигатель
обозначение:
подключение к сети
коммутационный аппарат
реле по схеме
звезда
реле по схеме
треугольник
сетевое реле
обозначение:
кабель эл. двигателя
обозначение:
подключение к сети
коммутационный аппарат
электро-
двигатель
