8

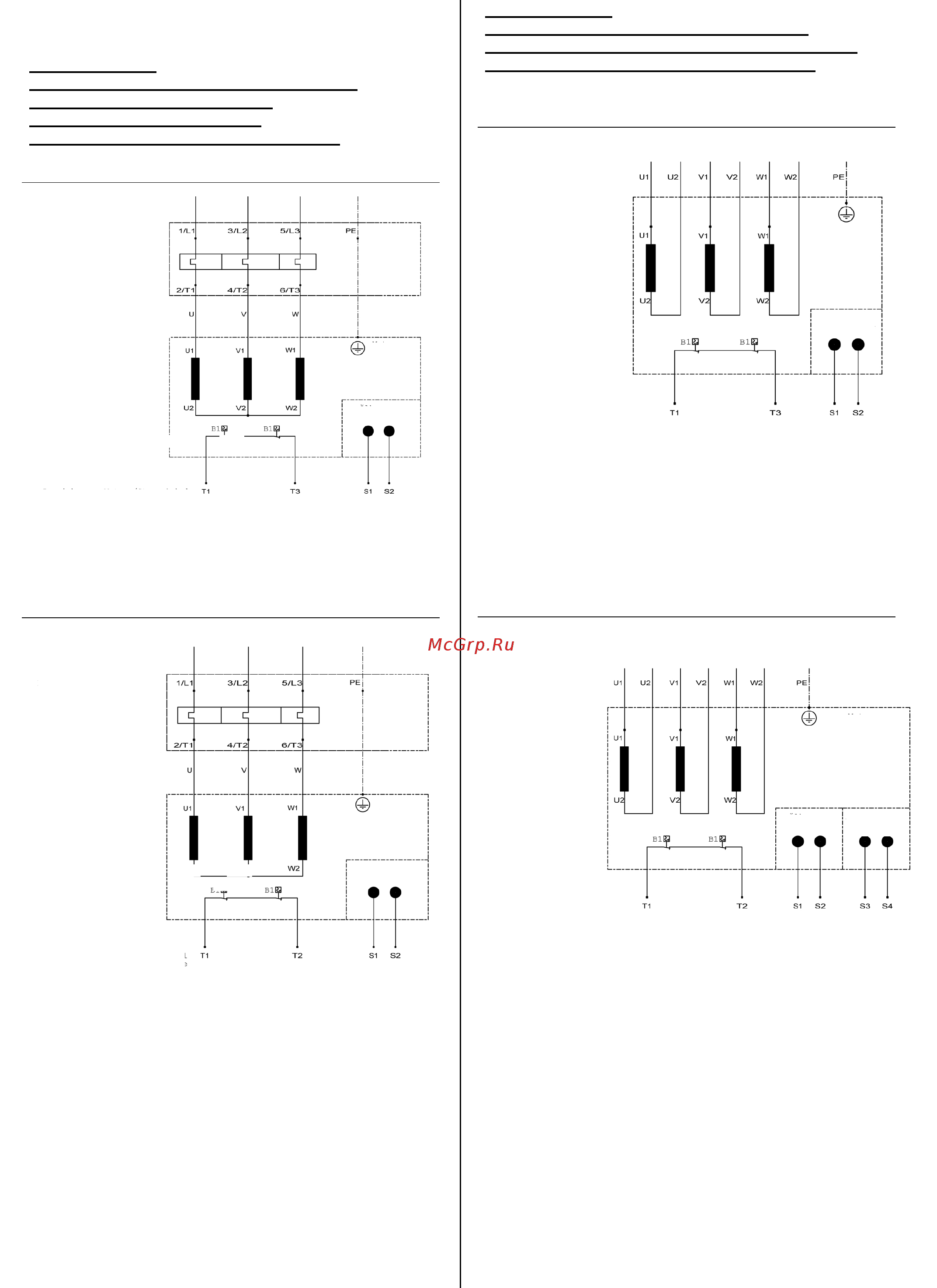

11. Cхемы подключения
Рис. 1 / Схема 1:
Схема подключения к сети / стандартный
двигатель, прямой старт (DOL)
Модели от GRP 16 до GRP 36
Соединение по схеме звезда в обмотке
Стандартные модели
T1, T3: Датчик температуры (ок. 130° C),
S1, S2*: Контроль герметизации масляной камеры
Взрывобезопасные модели
* в зависимости от модели
Рис. 2 / Схема 2:
Соединительная схема для стандартных
двигателей, приготовленных к старту по схеме
звезда/треугольник от GRP 56 до GRP 111
Стандартные модели
T1, T3: Датчик температуры (ок. 130° C)
S1, S2*: Контроль герметизации в масляной камере
Взрывобезопасные модели
* в зависимости от модели
T1, T3: Датчик температуры (ок. 140° C)
S1, S2*: Контроль герметизации масляной камеры
обозначение:
подключение к сети
обозначение:
защита эл. двигателя
обозначение:
кабель эл. двигателя
обозначение: контрольный
кабель эл. двигателя
защита
эл. двигателя
электро-
двигатель
масляная камера
обозначение:
подключение к сети
обозначение:
защита эл. двигателя
обозначение:
кабель эл. двигателя
защита
эл. двигателя
электро-
двигатель
масляная камера
обозначение: контрольный
кабель эл. двигателя
T1, T3: Датчик температуры (ограничитель - ок. 140° C)
S1: Контроль герметизации масляной камеры
обозначение:
кабель эл. двигателя
обозначение: контрольный
кабель эл. двигателя
обозначение: контрольный
кабель эл. двигателя
электро-
двигатель
электро-
двигатель
масляная камера
масляная камера
обозначение:
кабель эл. двигателя
соединение с
масляной
камерой
