подтверждения.
Устройство поддерживает 24 часовой режим отображения времени.
Промежуток времени между операциями не должно превышать 5 секунд, в противном
случае пульт ДУ выйдет из режима настройки.
7.
Кнопка TIMER
Кнопка TIMER ON
Используется для установки времени включения устройства. После нажатия этой кнопки
иконка « » исчезнет и на пульте ДУ начнёт мигать слово «ON». Установите время
с помощью кнопок + или –,
однократное нажатие на данные кнопки увеличивает/уменьшает
время на 1 минуту. Зажмите
кнопку + или – на 2 секунды, время будет изменяться быстро.
Отпустите кнопку, когда
необходимое время установлено. Нажмите кнопку для
подтверждения, надпись «ON» перестанет мигать, а иконка « » продолжит отображаться
на пульте ДУ. Для отключения таймера включения нажмите кнопку TIMER ON ещё раз.
Кнопка TIMER OFF
Используется для установки времени выключения устройства.
После нажатия этой кнопки иконка « » исчезнет и на пульте ДУ начнёт мигать слово
«OFF».
Установите время с помощью кнопок + или –,
однократное нажатие на данные кнопки
увеличивает/уменьшает время на 1 минуту. Зажмите
кнопку + или – на 2 секунды, время
будет изменяться быстро. Отпустите кнопку, когда
необходимое время установлено.
Нажмите кнопку для подтверждения, надпись «OFF» перестанет мигать,
а иконка « » продолжит отображаться на пульте ДУ. Для отключения таймера
включения нажмите кнопку TIMER OFF ещё раз.
Независимо от того, включено устройство или нет, вы можете одновременно
установить таймер включения и выключения.
Перед тем как устанавливать таймер, установите время.
8.
Кнопка X-FAN
Данная функция используется для удаления остаточной влаги из внутреннего блока.
Нажмите кнопку X-FAN в режиме охлаждения или осушения для активации режима, на
пульте ДУ будет отображаться иконка , после чего устройство будет работать на
минимальной скорости в течение некоторого времени.
9.

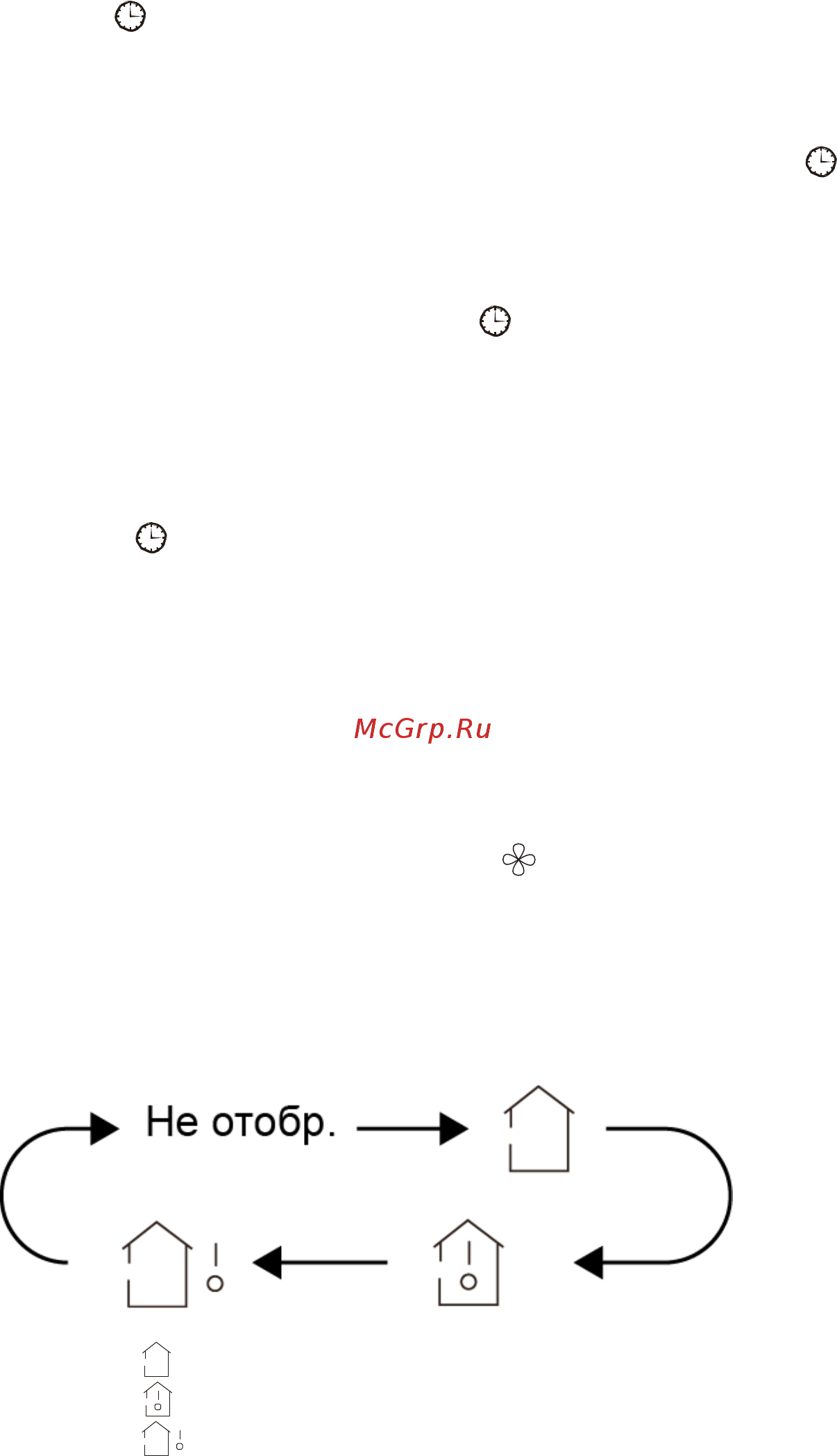

Кнопка TEMP
Данная функция используется для отображения на дисплее внутреннего блока
установленной температуры, температуры внутри помещения, температуры снаружи.
Отображение температуры устанавливается с помощью пульта ДУ.
Символ используется для отображения установленной температуры.
Символ используется для отображения внутреннюю температуру.
Символ используется для отображения наружной температуры.
Внимание:
Отображение наружной температуры доступно не для всех моделей (функция доступна
для устройств, имеющих дисплей).
По умолчанию при включении устройства отображается установленная температура.
При выборе отображения внутренней или наружной температуры, индикатор внутренней
температуры отображает соответствующую температуру и через 3-5 секунд
переключается на отображение установленной температуры.
