ПРИМЕЧАНИЕ:
Обратите внимание на образование пыли при пробивке отверстия, примите
соответствующие меры.
Пластиковые дюбели не входят в комплект и приобретаются отдельно.

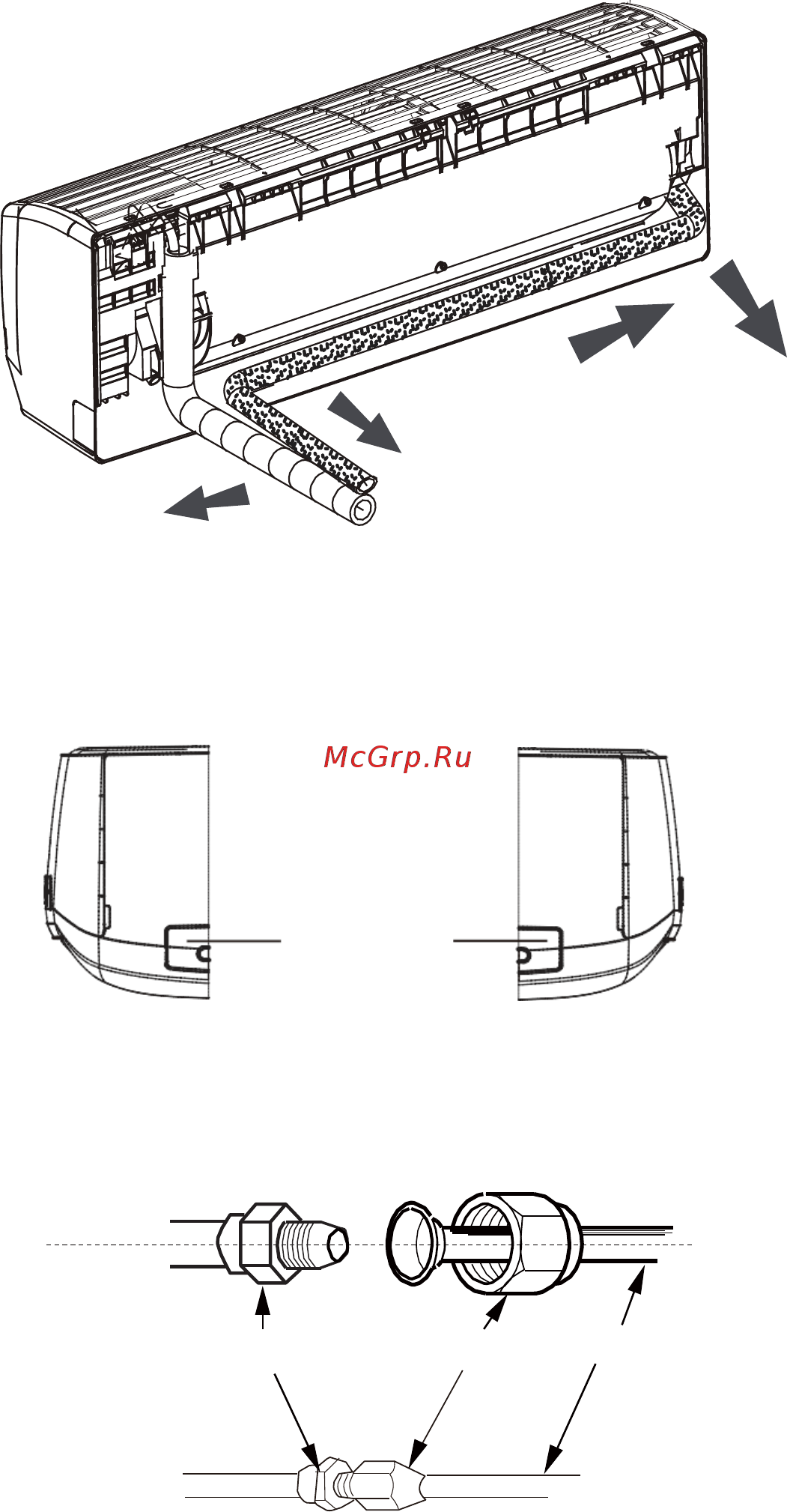

Шаг 4: выпускная трубка.
1.
Выпускная трубка может быть выведена по направлению вправо, вправо сзади, влево,
влево сзади.
2.
Когда вы выбрали направление вывода трубки вправо или влево, вырежьте
соответствующее отверстие снизу корпуса.
Слева Справа
Вырежьте
отверстие
Шаг 5: подсоединение трубки внутреннего блока.
1.
Совместите соединительную трубку с соответствующим раструбом.
Трубное соединение
Гайка
Трубка
2.
Затяните накидную гайку вручную.
Влево
Влево
сзади
Вправо
Вправо
Сзади
21
