DEXP G2S09C Инструкция по эксплуатации онлайн [22/38] 449138
![DEXP G2S09C Инструкция по эксплуатации онлайн [22/38] 449138](/views2/1549846/page22/bg16.png)

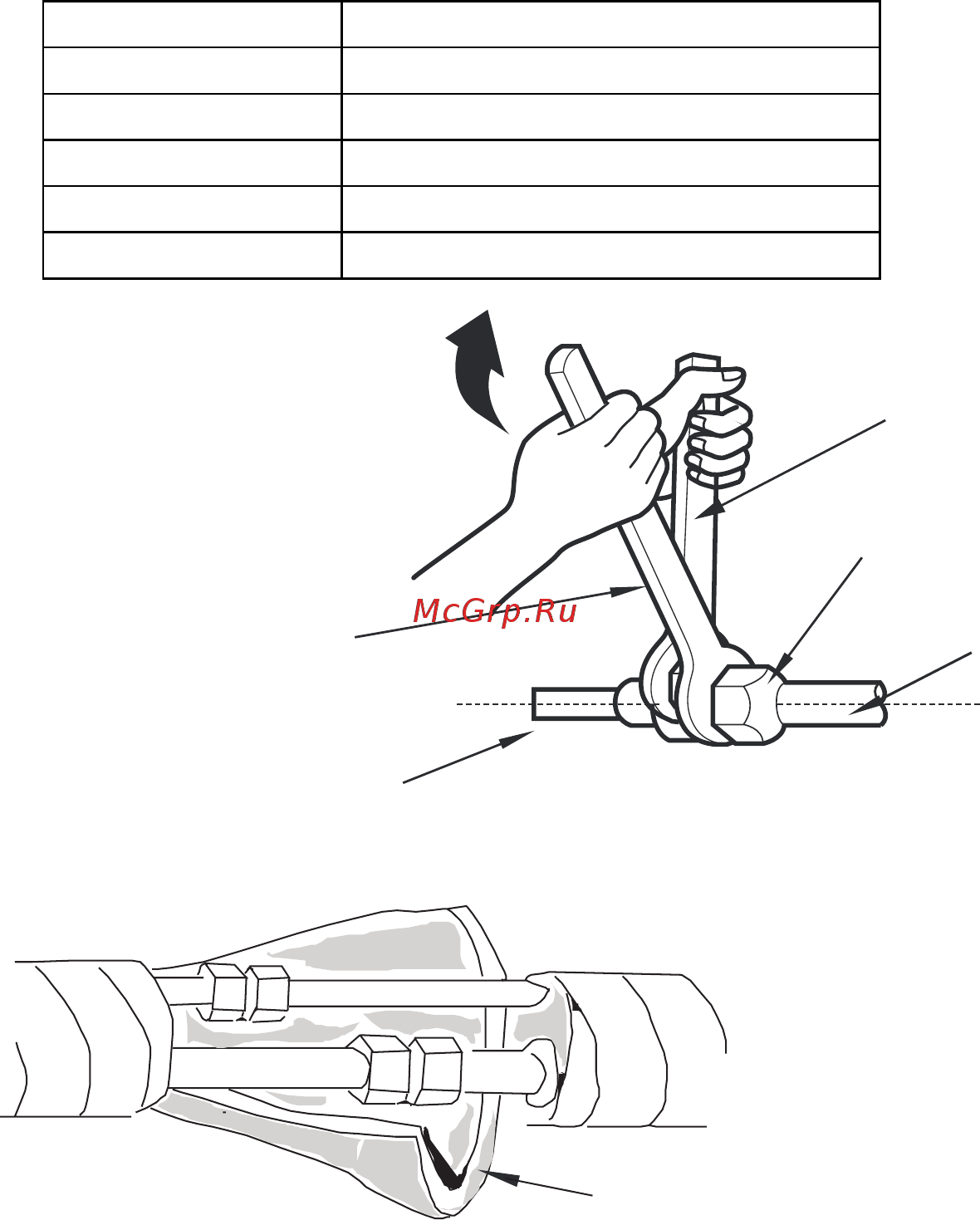

3.
Отрегулируйте силу крутящего момента (см. таблицу ниже). Поместите гаечный ключ
на трубку, а динамометрический ключ на накидную гайку. Затяните накидную гайку
динамометрическим ключом.
Диаметр гайки
Крутящий момент (Н-м)
Φ 6
15 – 20
Φ 9,52
30 – 40
Φ 12
45 – 55
Φ 16
60 – 65
Φ 19
70 – 75
4.
Поместите трубку и соединение в изоляционную трубу и обмотайте изолентой.
Изоляционная труба
Шаг 6: установка дренажного шланга.
1.
Подсоедините дренажный шланг к выпускной трубке внутреннего блока.
2.
Замотайте соединение изолентой.
22
Динамометрический ключ
Гаечный ключ
Трубка в помещении
Накидная гайка
Трубка
