DEXP G2S09C [6/38] Внутренний блок
![DEXP G2S09C [6/38] Внутренний блок](/views2/1549846/page6/bg6.png)
29.
Желто-зеленый провод кондиционера – это провод заземления, который не может
использоваться для других целей.
30.
Сопротивление заземления должно соответствовать национальным требованиям
электробезопасности.
31.
Температура контура хладагента, как правило, очень высока. Убедитесь, что
соединительный кабель не взаимодействует с медной трубкой.
32.
Электрическая вилка прибора должна располагаться в доступном месте.
33.
Все подключения проводов наружного и внутреннего блока должны осуществляться
квалифицированными специалистами
.
34.
Если длина шнура питания недостаточна, свяжитесь с авторизированным сервисным
центром для замены. Не пытайтесь удлинить шнур самостоятельно.
35.
Если вам необходимо сменить местоположение кондиционера, обратитесь
к квалифицированному специалисту.
36.
Выбирайте место для установки, недоступное для детей и животных, а также вдали от
растений. Если невозможно выбрать такое место, используйте дополнительное
ограждение для защиты.
Диапазон рабочих температур

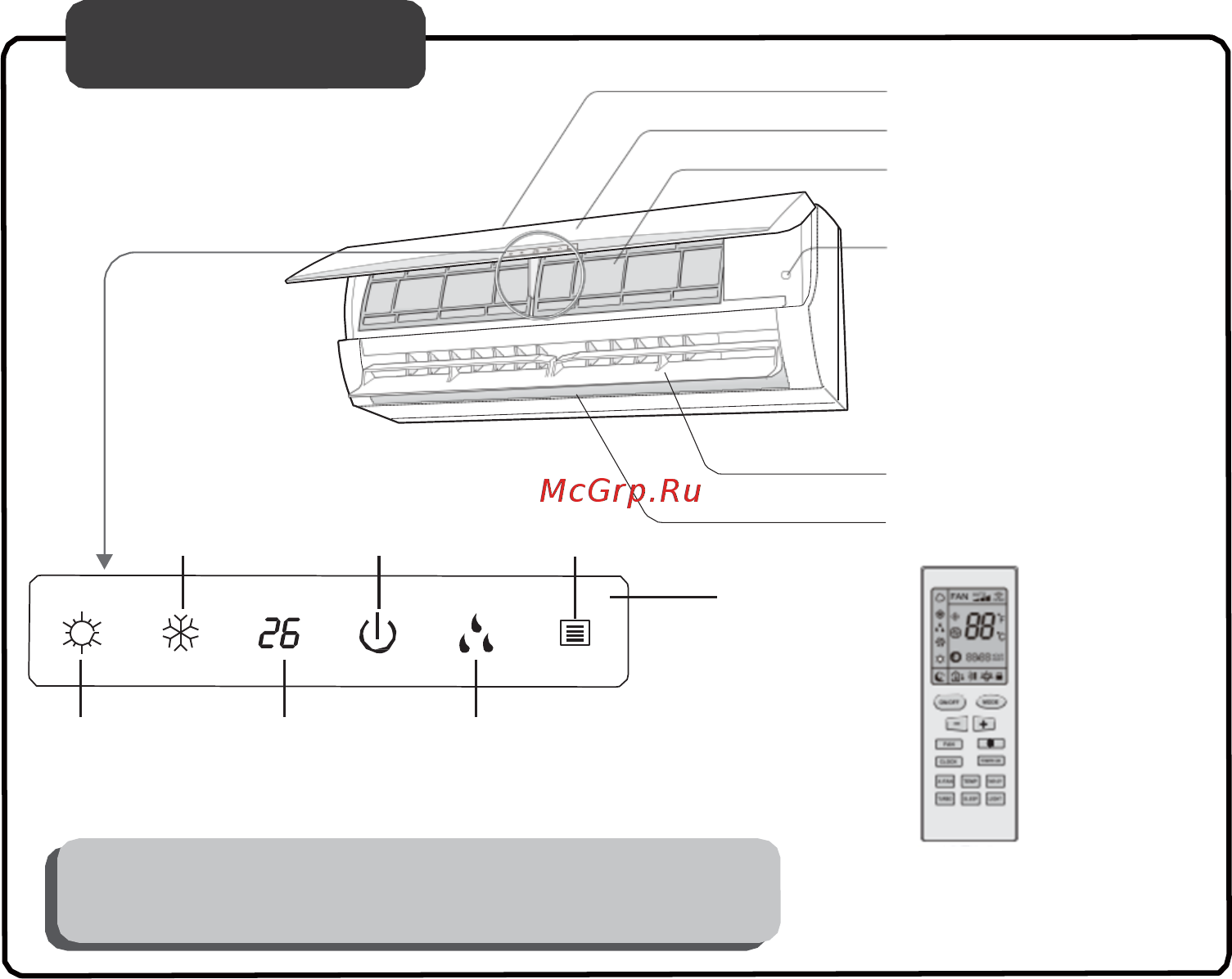

Название элементов
Внутренний блок
Впуск воздуха
Панель
Фильтр
Аварийный
переключатель
Индикатор Индикатор
охлаждения питания
Приемное
окошко
Горизонтальные жалюзи
Выпуск воздуха
Дисплей
Индикатор Индикатор Индикатор
обогрева температуры осушения
(Положение дисплея и его обозначения могут
отличаться от представленной схемы)
Пульт ДУ
Диапазон эксплуатационных температур (уличная температура) для блока охлаждения от 18 ℃
до
43
℃
, для теплового насоса от -7 ℃
до 43 ℃.
6
