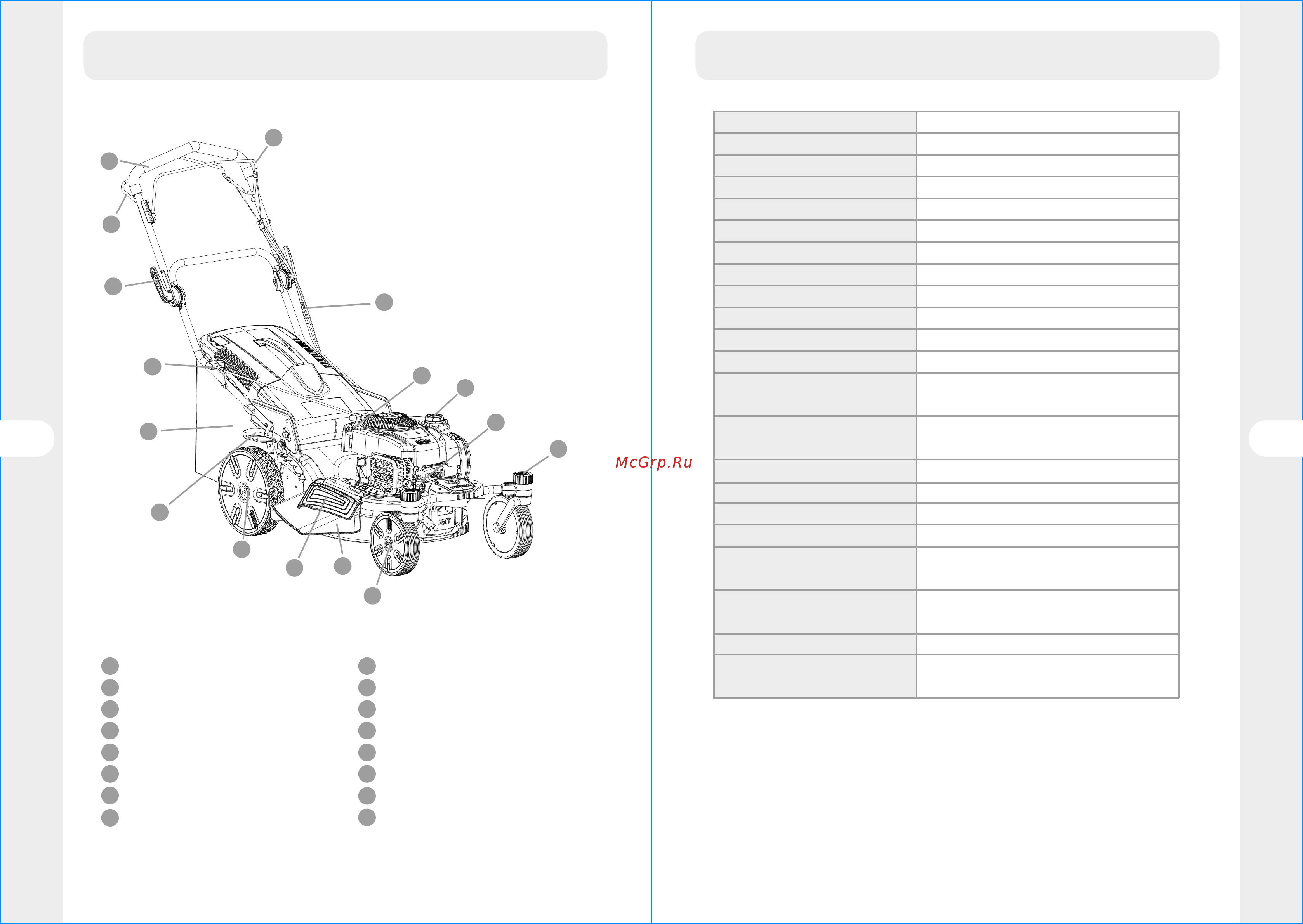

4. DATE TEHNICE 3 DESCRIEREA PIESELOR
1
2
4
5
6
7
8
11
13
14
15
16
9
10
12
3
1
Mâner superior
Mâner de comandă cu traciune auto
Manetă de blocare
Mâner demaror
Colector de iarbă
Manetă de reglare a înălimii
Roată posterioară
Clapă laterală
2
3
4
5
6
7
8
14
9
10
11
12
13
16
15
Canal de evacuare laterală
Roată frontală
Buton de blocare
Bujie
Bușon rezervor combustibil
Bușon rezervor de ulei
Bol de ajustare
Manetă de frână
Model
Tip de motor
Auto propulsie
Capacitate cilindrică
Putere nominală
Turaţie nominală
Marcă bujie
Model de bujie
Lățime de tăiere
Tip de lamă
Cuplu de strângere lamă
Capacitate rezervor de ulei
Capacitatea rezervorului de
combustibil
Tip de combustibil
Capacitate colector de iarbă
Greutate brută
Greutate netă
Reglarea înălţimii
Nivelul presiunii sonore în poziția
operatorului
Nivel de putere sonoră măsurat
Nivel garantat al puterii sonore
Vibrații
FR
ES
PT
IT
EL
PL
RU
KZ
UA
BR
EN
RO
FR
IT
EL
PL
RU
KZ
UA
BR
EN
RO
ES
PT
Instruciuni originale Instruciuni originale
PLM2-46B150.5
B&S 625EXi (4-timpi)
Da
150cm
2,2kW
2800/min
CHAMPION
XC92YC
46 cm
DAYE263001465
44~46N.m
470 cm
800 cm
95 fără plumb (Europa - SUA)
92 fără plumb (Rusia)
60 L
39,3kg
34,1kg
25~75mm, 7 nivele de reglare
84,8dB (A)
k=3 dB (A)
93,4dB (A)
k= 2,21dB (A)
96dB(A)
3,88m/s
K=1,5 m/s
198 199
