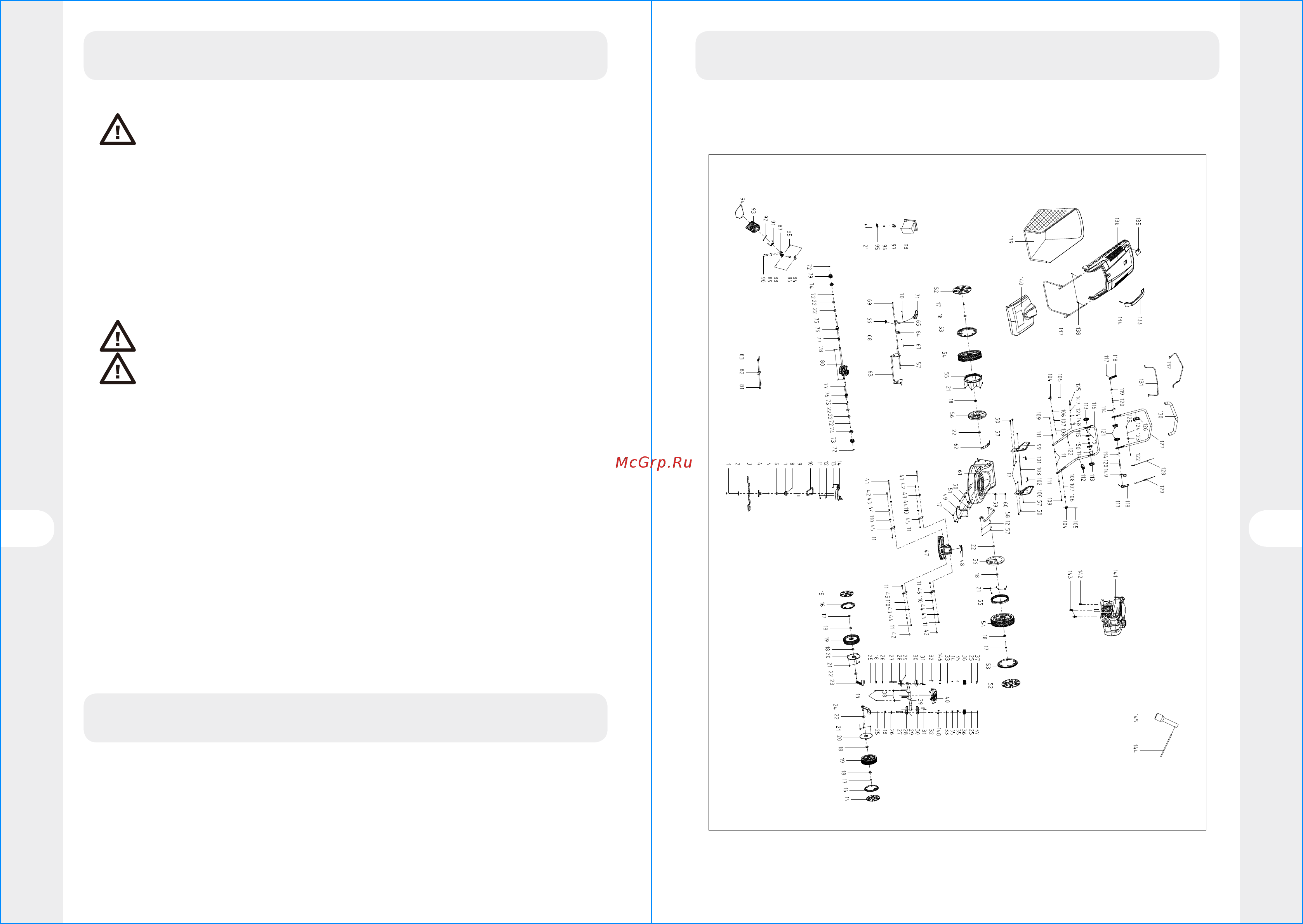

7. MAINTENANCE, STORAGE AND TRANSPORTATION 9. EXPLODED VIEW WITH PARTS LIST
Model: PLM2-46B150.5
8. DISPOSAL AND RECYCLING
Be environmentally friendly. Return the tool, accessories and packaging to a recycling centre
when you have nished with them.
Do not put it in the domestic waste.
CAUTION! Do not drain the petrol in closed rooms, in close proximity of open re, etc.
Do not smoke! Petrol fumes can cause explosion or re.
b) Start the engine and let it run until it has used up all remaining petrol.
c) Disconnect the spark plug.
2. Clean and grease the lawnmower carefully.
3. Slightly grease the cutter to avoid corrosion.
4. Store the lawnmower in a dry, clean and frost-protected place, out of reach of
unauthorized persons.
5. Always store the product in a place that is inaccessible to children. The ideal storage
temperature is between 10°C and 30°C.
CAUTION! The engine must have completely cooled down before storing the lawnmower.
NOTE:
- When storing any type of power equipment in an unventilated or material storage shed, care
should be taken to rust-proof the equipment. We recommend using the original package
for storage or covering the product with a suitable cloth or enclosure to protect it against dust.
- Be careful not to bend or kink cables.
Transportation
1. Switch the product o and allow the engine to cool down.
2. Disconnect the spark plug wire and empty the fuel tank according to the instructions in the
engine manual. If not, the fuel could ow down and soiled the oor of the vehicles.
3. Attach transportation guards, if applicable.
4. Always transport the product by its handle.
5. Ensure not to bend or damage the cutter when pushing the lawnmower over obstacles.
6. Protect the product from any heavy impact or strong vibrations which may occur during
transportation in vehicles.
7. Secure the product to prevent it from slipping or falling over, damage and injury.
