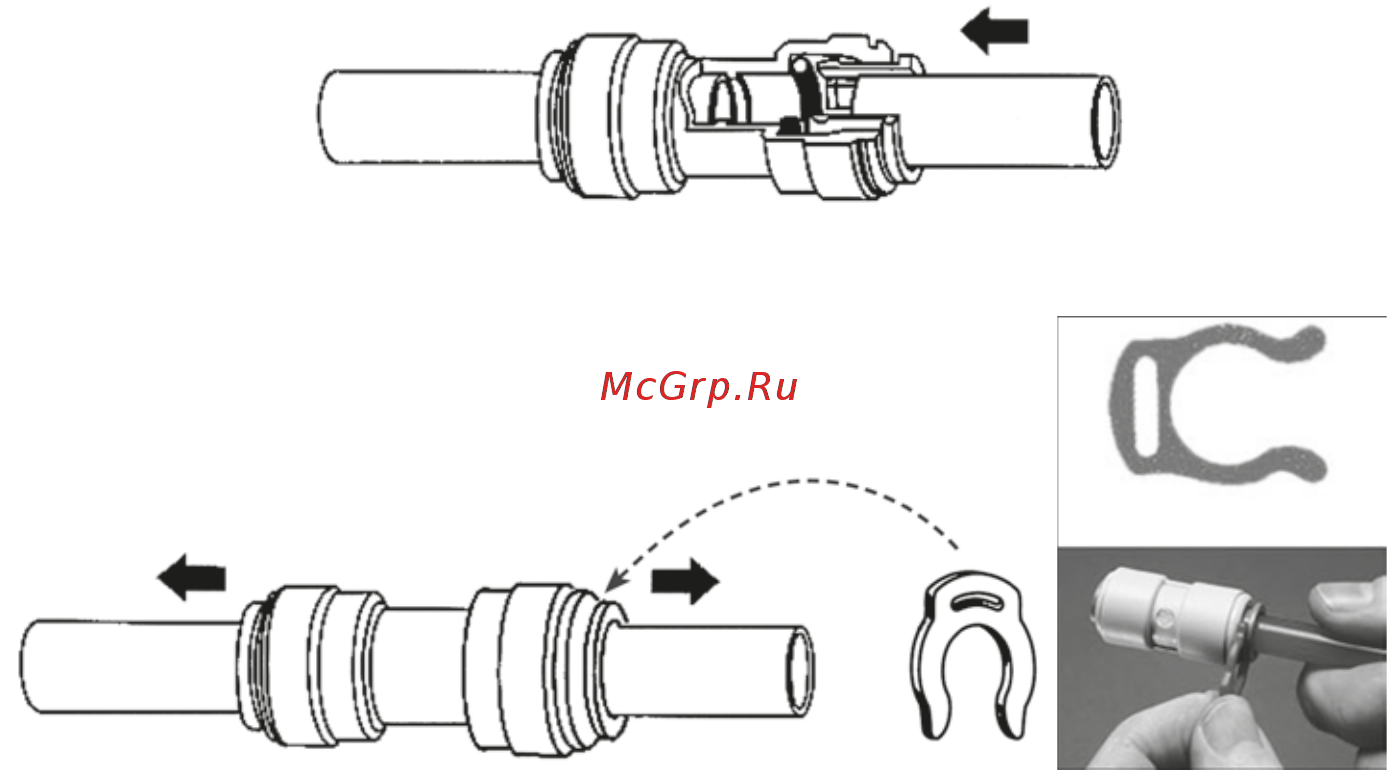

I СОЕДИНЕНИЕ ГИБКИХ ТРУБОК БЫСТРОРАЗЪЕМНЫМИ КОННЕК ТОРАМИ ВНИМАНИЕ прежде чем резать трубки убедитесь что Вы правильно определили их длину Для подсоединения четырех цветных трубок не требует ся инструментов Трубки должны быть обрезаны ровно иначе возможны про течки в местах соединений См стр 10 11 чтобы понять какие трубки куда подсоединить ПРИСОЕДИНИТЬ ОЧЕНЬ ПРОСТО 1 Отрежьте трубку под прямым углом 2 Вставьте ее в коннектор до упора Для герметизации соединения прило жите дополнительное усилие При этом трубка утопится еще примерно на 3 мм и будет плотно обжата резиновым кольцом коннектора ТРУБКА ЗАКРЕПЛЕНА Потяните трубки для проверки соединения Рис 5 Для предотвращения случайного разъединения зафиксируйте кольцо си ней скобой рис 5 ОТСОЕДИНИТЬ НЕ МЕНЕЕ ПРОСТО 1 Убедитесь в отсутствии давления в трубке 2 Снимите синюю скобу предотвращающую случайное разъединение 3 Нажмите на кольцо у основания 4 Вытяните трубку удерживая кольцо нажатым 12
