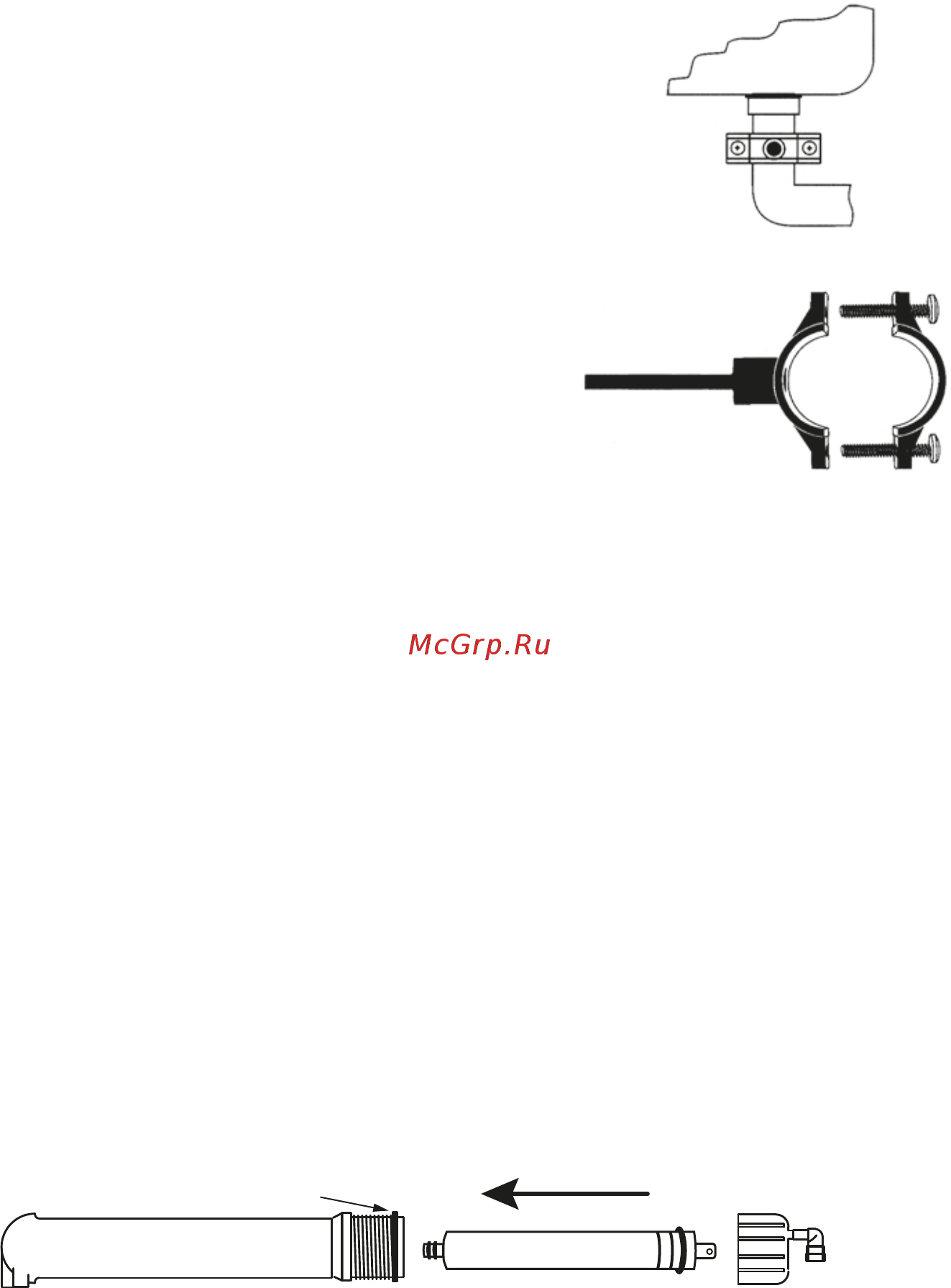

V УСТАНОВКА ДРЕНАЖНОГО ХОМУТА Дренажный хомут подходит к сливным сифо нам моек диаметром 40 мм Устанавливать его необходимо на верти кальной части трубы до первого изгиба сифона рис 12 Участок трубы в который выходит дре нажная трубка не должен быть заполнен водой 1 Просверлите отверстие диаметром 6 5 мм в том месте куда Вы планируете установить дре нажный хомут 2 Наклейте уплотнитель на внутреннюю сто рону скобы дренажного хомута с подключением Вставьте трубку в скобу хомута рис 13 3 Расположите две скобы дренажного хому та так чтобы просверленное в сифоне отверстие совпало с отверстием дренажного хомута и вы ступающей частью трубки 4 Затяните крепежные болты Их следует за тягивать равномерно так чтобы две скобы дренажного хомута располагались параллельно друг другу Рис 13 VI УСТАНОВКА КАРТРИДЖЕЙ И НАЧАЛО ЭКСПЛУАТАЦИИ 1 Установите префильтр ы Первый префильтр маркировка на колбе PREFILTER уже установлен Установите во вторую колбу CARBON угольный картридж в третью ступень SEDIMENT установите механический пре фильтр Для установки картриджа необходимо раскрутить колбу при помо щи ключа Аккуратно снимите защитную пленку с картриджа и установите его в колбу Обратите внимание на маркировку THIS END NEXT ТО VESSEL THREADS на верхней крышке картриджа или на указания на этикетке За крутите колбу вручную без применения ключа не прикладывая чрезмерных усилий 2 Установите мембрану Для этого отсоедините трубку от быстро разъемного коннектора крышки колбы мембраны Открутите крышку кол бы мембраны Смажьте силиконовой смазкой резиновые уплотнения мембраны Установите мембрану в корпус согласно рис 14 Смажьте сили коновой смазкой уплотнение крышки колбы мембраны и аккуратно устано вите его на колбу Закрутите крышку колбы мембраны и пристыкуйте труб ку Следите чтобы уплотнительное кольцо крышки колбы было установлено на колбе без перекосов Рис 14 3 Откройте кран чистой воды 4 Закройте кран бака 5 Откройте кран подачи воды 16
