OPCIONES DE DERIVACIÓN
8
INSTALACIÓN TÍPICA

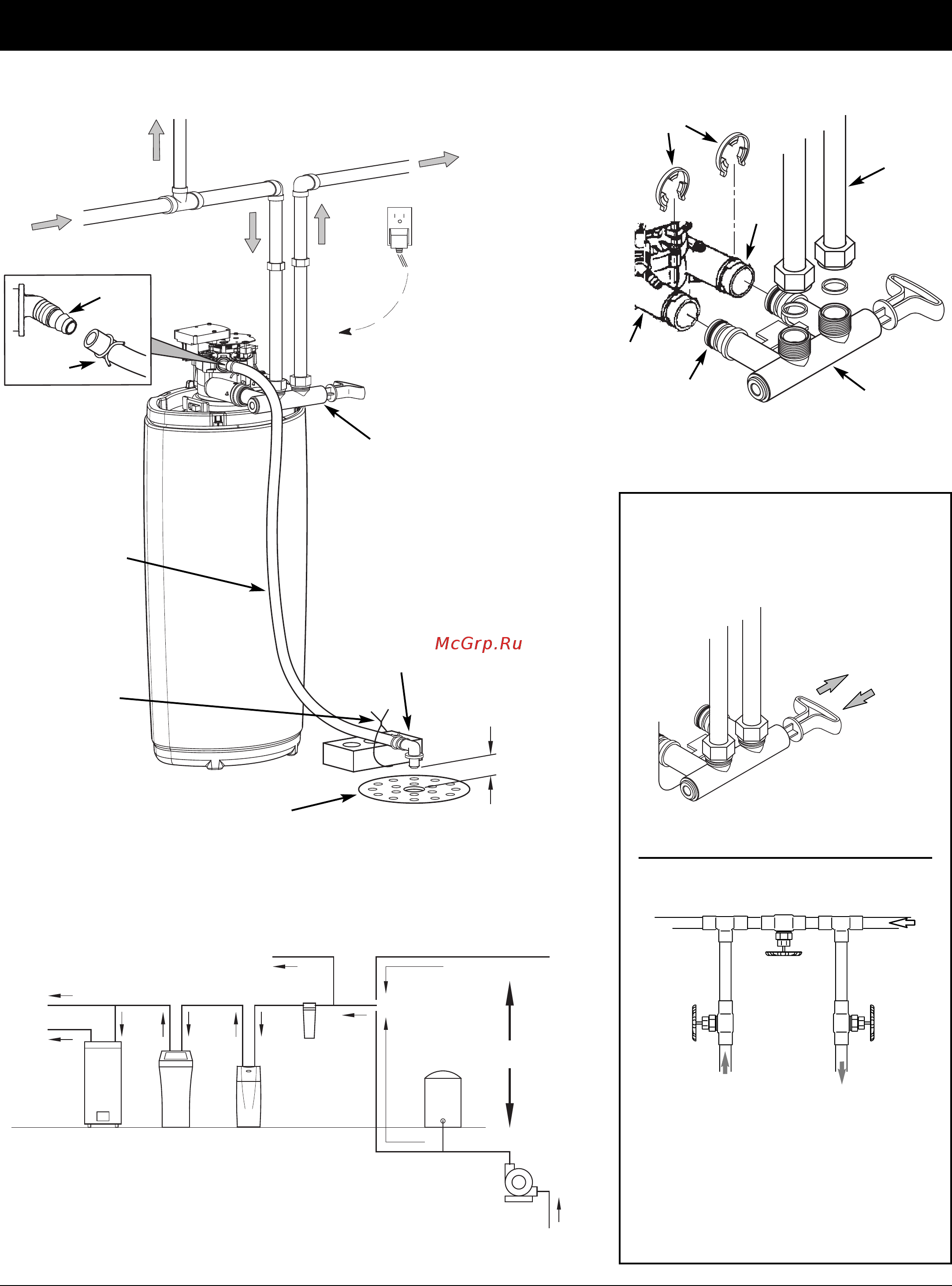

Ilustraciones de instalación
ECOWATER
S Y S T E M S
Español
ORDEN PARA INSTALAR EL EQUIPO DE TRATAMIENTO
DE AGUA
FIG. 2
Agua sin filtrar a
los grifos externos
Agua fría
a la casa
Agua
caliente a
la casa
Calentador
de agua
Ablandador
de agua
Sistema central
de filtrado
de agua
Filtro
opcional de
sedimentos
Tanque de
presión
Bomba de
cisterna
O BIEN
Suministro municipal
de agua
Suministro de
agua de cisterna
Separación de
aire de 4 cm
Desagüe de piso
Entrada
Salida
Clips
Manguera
flexible
Junta tórica
lubricada
DETALLES DE INSTALACIÓN
FIG. 3
FIG. 1
Válvula de derivación
EcoWater Systems
FIG. 4B
Derivación de 3 válvulas
Válvula de
derivación
Válvula
de salida
Válvula de
entrada
Del sistema
de filtrado
Al sistema
de filtrado
= Para el FUNCIONAMIENTO:
-
Abra las válvulas de entrada y salida
- Cierre la válvula de derivación
= Para la DERIVACIÓN:
-
Cierre las válvulas de entrada y salida
- Abra la válvula de derivación
Rejilla de desagüe con orificio
de 2.5 cm en el centro
Fije el tubo en
su sitio con
alambre o
amarres
Manguera de
desagüe
de
la válvula
(no
elevar a más
de 2.5 metros)
Unión para desagüe
Abrazadera
para manguera
Instale un codo
adaptador con
abrazadera para
manguera. Apunte la
boquilla hacia abajo y
al centro del desagüe.
Válvula de derivación
EcoWater Systems
Enchufe de
230 voltios
y 50 hercios
Cable eléctrico
al controlador
(2 m de largo)
AGUA
FILTRADA
AGUA SIN
FILTRAR
FIG. 4A
Tire hacia AFUERA para
el
FUNCIONAMIENTO
(operación normal)
Presione hacia
ADENTRO para la
DERIVACIÓN
Válvula
de
una
derivación
TUBERÍA PRINCIPAL
DE AGUA
