5
4. Тщательно очистите горловину тан-
ка от песка и частиц минерала.
5. Установите верхний дистрибьютор
и три кольца-прокладки, как показано на
рис.1.
6. Установите собранный управля-
ющий клапан, центрируя его по верти-
кальной трубе. Нажатием вниз сожмите
уплотнительные кольца, установите ско-
бы и обе защелки. Убедитесь, что скобы
и защелки плотно встали на место.
центральная труба
верхний дистрибьютор
минеральный
танк
клапан в
сборе
защелка (2)
скоба (2)
прокладка
13/16” x 1--1/16”
прокладка
2--7/8” x 3--1/4”
(толстая)
прокладка
2--3/4’ x 3”
(тонкая)
центральная труба

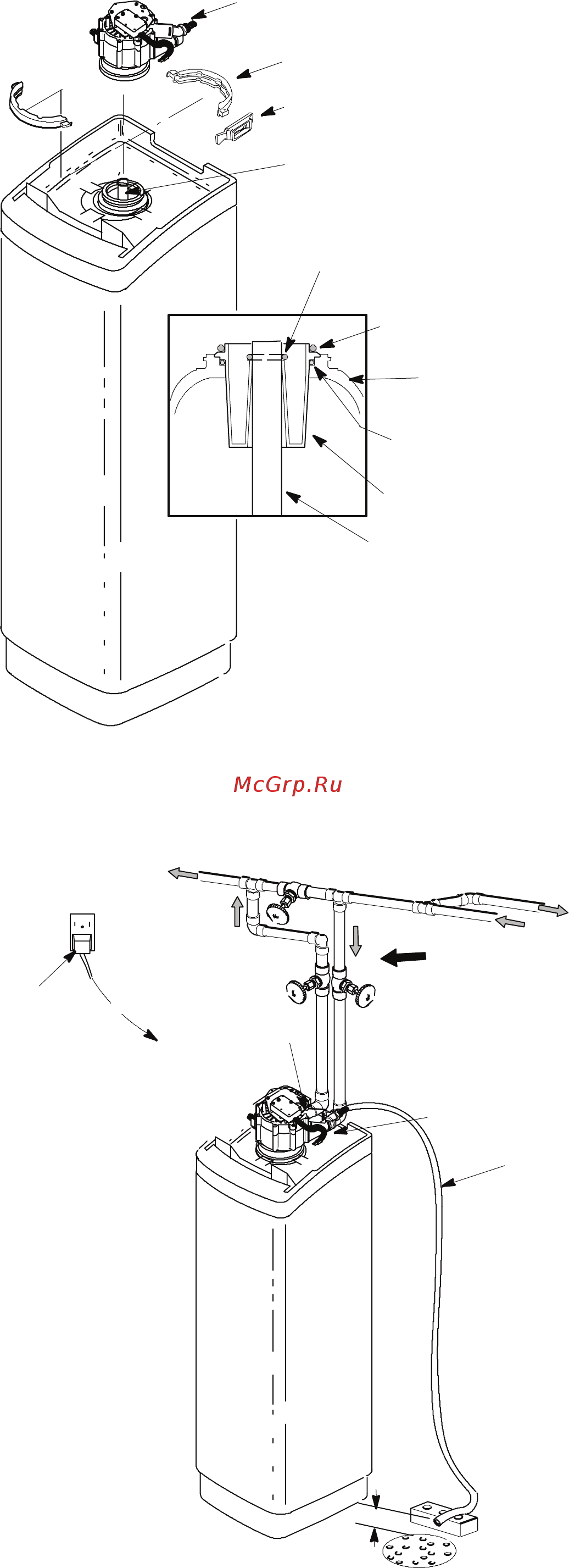

Рис. 1
Планирование установки
ЗАМЕЧАНИЕ: блок управ-
ления и пластиковый кожух не
показаны на рисунке.
Зафиксируйте дренажный
шланг в местах подключения.
дренаж
дренажный шланг
220 В
50 Гц
трансформатор
4 см
воздушный
ВХОД
ВЫХОД
байпас
из 3 вентилей
входной вентиль
выходной вентиль
байпасный вентиль
ОЧИЩЕННАЯ
ВОДА
ВХОД
ВОДЫ
зазор
Рис. 2. Типовая схема установки
