6
Требования к водяной магистрали
При монтаже фильтра ВСЕГДА УСТАНАВЛИВАЙТЕ байпас из трех кранов.
Используйте трубы и фитинги диаметром не менее 3/4 дюйма.
Можно использовать трубы под пайку, под резьбу или водопроводные пластиковые трубы.
ПРИМЕНЯЙТЕ ТОЛЬКО ДОПУЩЕННЫЕ К КОНТАКТУ С ПИТЬЕВОЙ ВОДОЙ ЭЛЕМЕНТЫ.
Другие требования
Для сброса воды при регенерации фильтра необходим дренаж. Предпочтительно использование
канализационного трапа в полу, также можно использовать дренажные линии умывальников, сти-
ральных машин, водостоки или канализационные стояки.
Предупреждение:при промывке вода вытекает из дренажного шланга с большой скоростью и
под давлением. Закрепите шланг у входа в канализационную систему во избежание разбрызгивания.
Необходимо наличие заземленной розетки с постоянно присутствующим напряжением 220 В - 50 Гц
не далее 2 м от фильтра.
Необходимые для монтажа фильтра инструменты
Необходимые для монтажа фильтра материалы
• Три вентиля для байпасной системы.
• Трубы и фитинги по месту.
• Армированный шланг диаметром не менее 1/2 дюйма для дренажа
Выбор места установки
При выборе места установки фильтра учитывайте следующие факторы:
1. Для фильтрации всей воды, поступающей в дом, устанавливайте фильтр непосредственно у
ввода магистрали, до разветвлений трубопровода, но после отбора воды для полива и технических
нужд.
2. При использовании другого оборудования для кондиционирования воды устанавливайте фильтр
так, как показано на рис. 3.
3. Фильтр работает только от переменного напряжения 24В. Для питания от сети 220В в комплект
поставки включен трансформатор. Расположите фильтр не более чем в 2м от заземленной розетки.
Фильтр укомплектован 3м сетевым кабелем.
4. Размещайте фильтр, по крайней мере, в 15см от стен для обеспечения доступа для сервисного
обслуживания.
5. Устанавливайте фильтр в месте, где ущерб от возникновения течи будет минимальным.
6. С целью защиты от атмосферных осадков и попадания прямых солнечных лучей размещайте
фильтр в закрытом помещении.

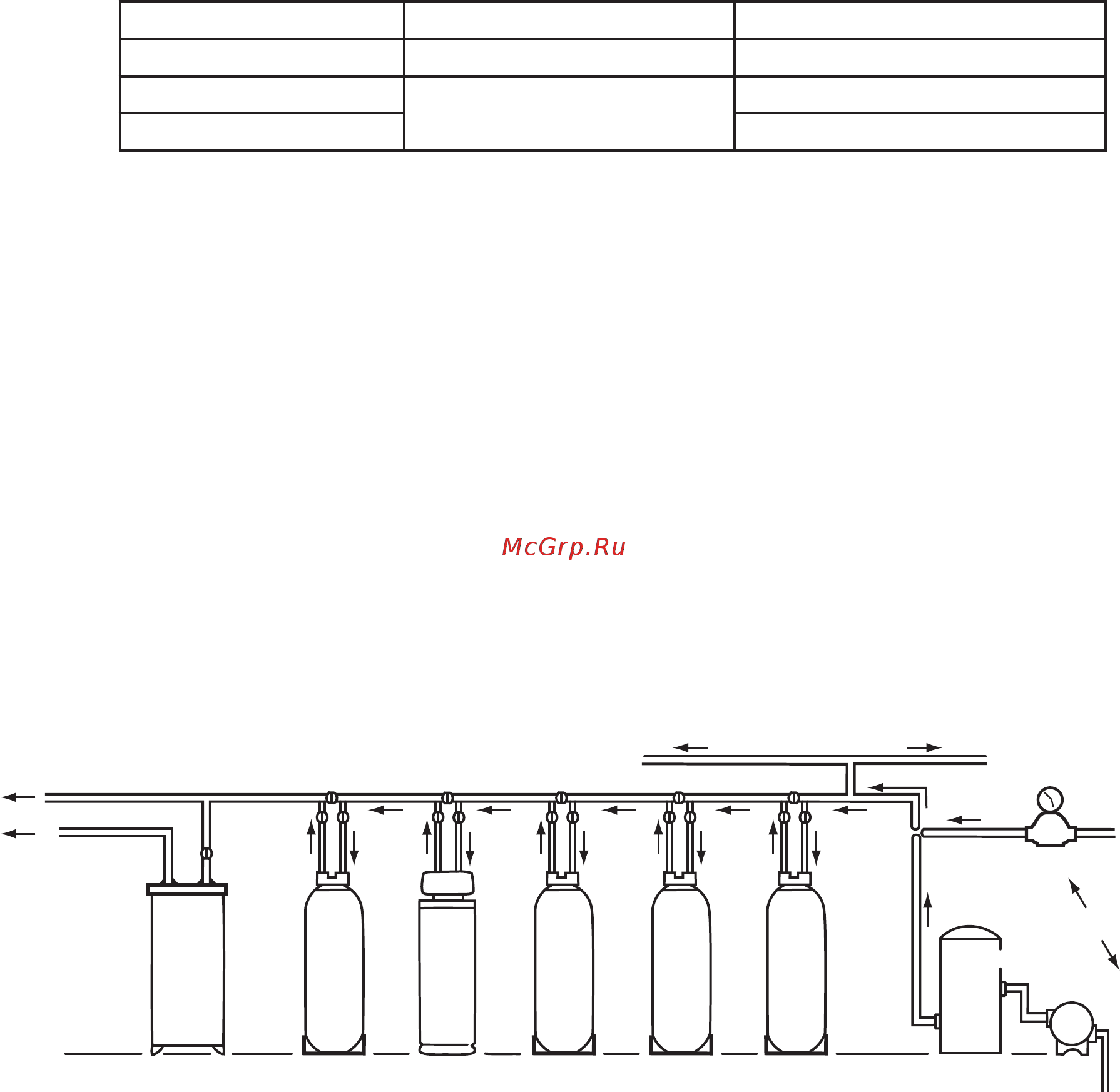

Рис. 3. Полная система очистки воды
Необходимость в установке всего набора фильтров возникает крайне редко. На рисунке показана правильная последова-
тельность установки аппаратов.
Медные трубы Резьбовые соединения Пластиковые трубы
труборез ножовка или труборез пила или ножницы
газовая горелка ключ разводной ключ
припой уплотнение для резьбо-
вых соединений
клей ПВХ
ершик паяльник (полипропилен)
отвертка плоскогубцы
крестовая отвертка рулетка
âîäîïðîâîä
èëè ñêâàæèíà
âîäîíàãðåâàòåëü óãîëüíûé
ôèëüòð
óìÿã÷èòåëü
âîäû
îáåçæåëå-
çîâàòåëü
êîððåêòîð
êèñëîòíîñòè
îñàäî÷íûé
ôèëüòð
ãëóáèííûé
íàñîñ
ìåìáðàííûé áàê
îòâîäû íà ïîëèâ
î÷èùåííàÿ õîëîäíàÿ âîäà
î÷èùåííàÿ
ãîðÿ÷àÿ âîäà
