7
Установка
1. Установка входного и выходного концевиков
Натяните смазанные силиконовой смазкой уплотнения на металлические концевики, входящие в ком-
плект фильтра. Осторожно вставьте концевики в выходной и входной патрубки управляющего клапана
(рис. 4) и аккуратно установите на место С-образные скобы.
2. Перекрытие магистрали
а) Перекройте входной вентиль магистрали холодной воды около насоса или водосчетчика.
б) Отключите водонагреватель.
в) Откройте два вентиля (в верхней и нижней точках системы) для слива воды из системы.
3. Установка байпаса из трех вентилей
При установке байпаса из трех вентилей, соедините их, как показано на рис. 2.
4. Установка фильтра на место
Поместите минеральный танк на место установки. Установите его на ровной твердой поверхности.
При необходимости его можно установить на лист толстой (не менее 20мм) фанеры и выровнять клиньями
(рис. 5). Не подкладывайте клинья непосредственно под пластиковый кожух минерального танка.
5. Сборка входного и выходного трубопроводов
Отмерьте, отрежьте и предварительно соедините трубы и фитинги от основной трубы (или бай-
пасной системы) до концевиков фильтра. НЕ ПЕРЕПУТАЙТЕ ВХОДНОЙ И ВЫХОДНОЙ ПАТРУБКИ.
6. Соединение труб и концевиков
А) МЕДНЫЕ ТРУБЫ.
Тщательно зачистите все места для пайки. Удалите С-образные скобы и выньте концевики из
патрубков управляющего клапана, снимите резиновые уплотнения. Выполните герметичную пайку
труб. После того, как трубы остынут, вставьте концевики с уплотнениями в патрубки клапана.
Б) РЕЗЬБОВЫЕ СОЕДИНЕНИЯ.
Затяните резьбовые соединения, используя соответствующий уплотнитель.
7. Заземление магистрали (рис. 6)
Иногда металлические водопроводные трубы используются в качестве заземления для электриче-
ской сети. Установка байпасной системы из трех металлических вентилей сохраняет непрерывность
линии заземления. При установке фильтра без байпаса или при монтаже с пластиковой байпасной
системой линия заземления разрывается. Для восстановления заземления выполните операции а)
или б):
а) установите провод сечением не менее 4мм
2
на двух хомутах между трубами магистрали в месте
разрыва,
б) установите проволоку между концевиками фильтра.
8. Установка дренажного шланга
а) Подсоедините шланг диаметром не менее 1/2 дюйма к дренажному штуцеру на управляющем
клапане.
б) Подведите шланг к трапу в полу (рис. 2) и закрепите таким образом, чтобы его сливное отвер-
стие постоянно находилось над решеткой во избежание разбрызгивания. Убедитесь в наличии 30-40
мм разрыва между концом шланга и водой в канализации.

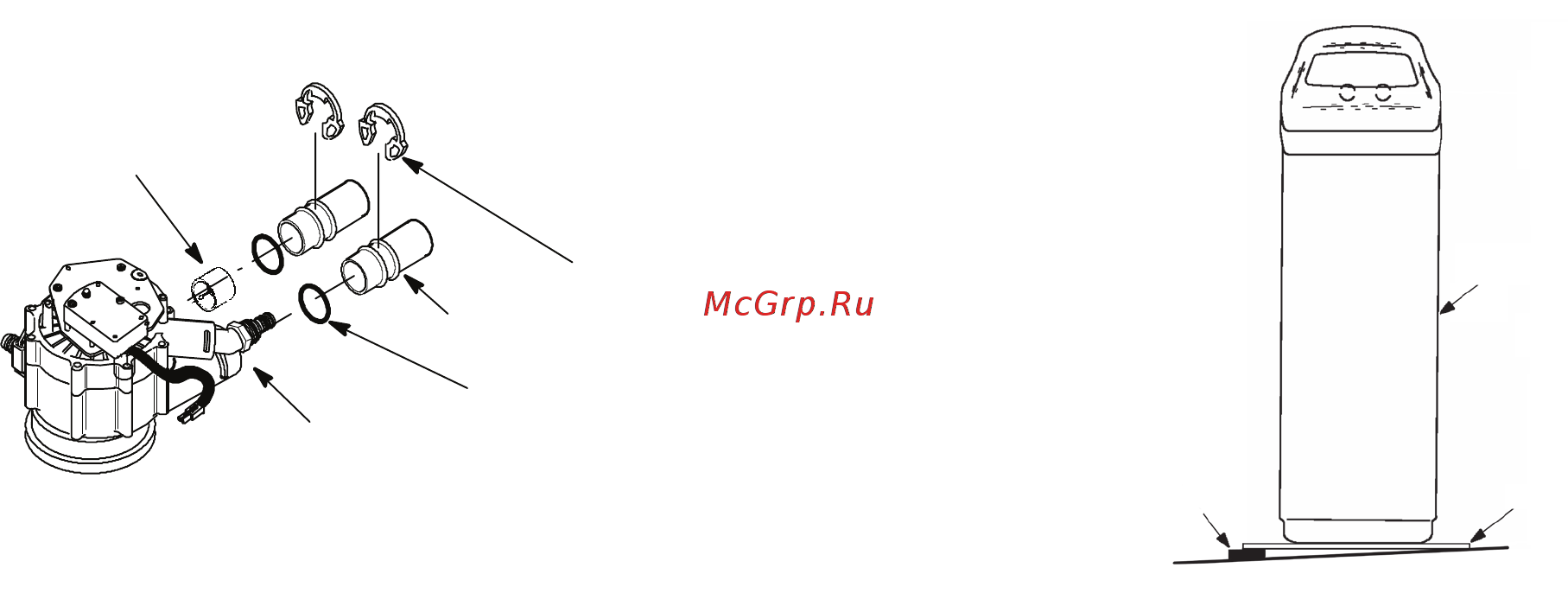

ВХОД
уплотнение (2)
концевик (2)
С-образная скоба (2)
корпус турбины
фанера
клин
кожух
Рис. 4
Рис. 5
