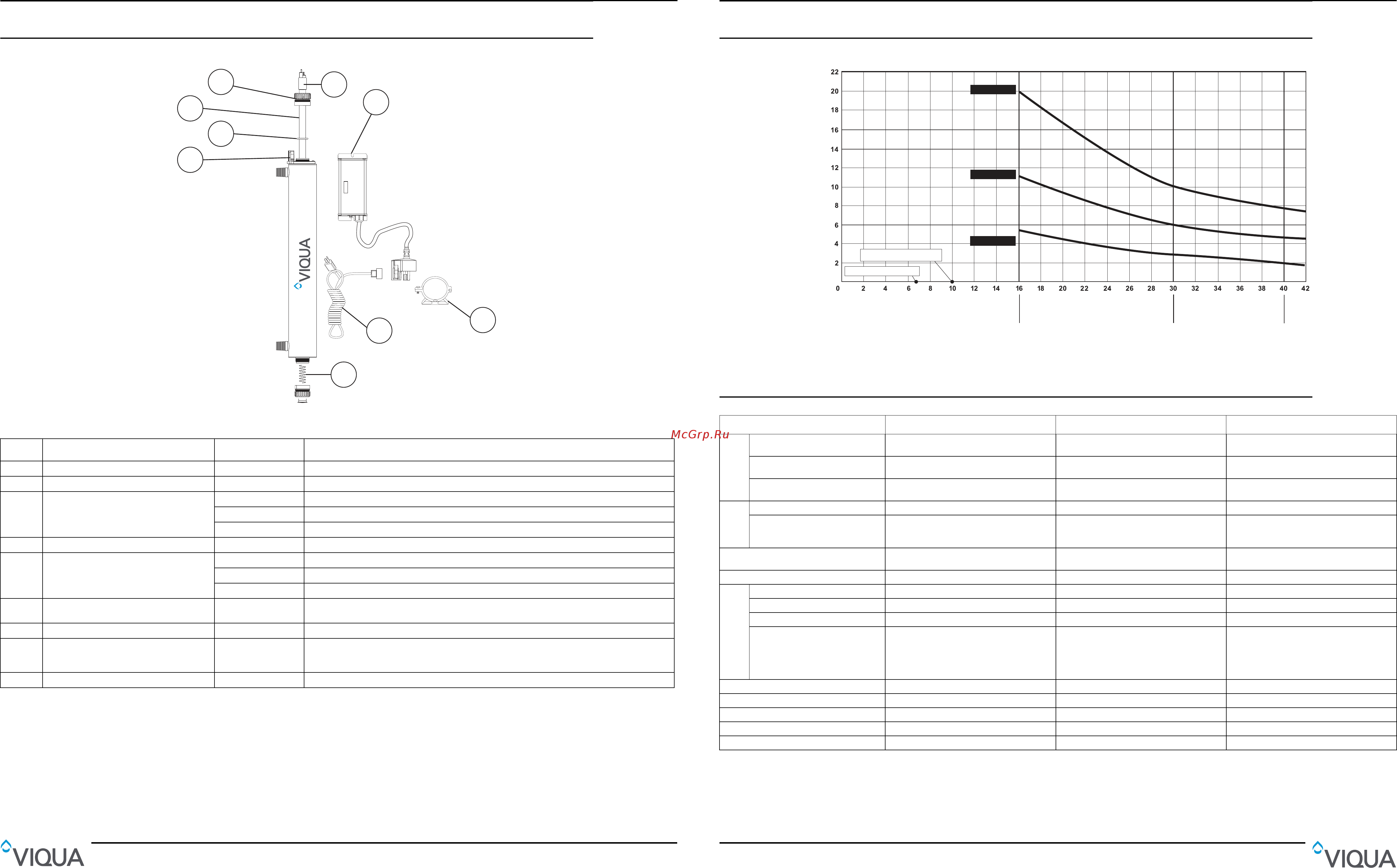

VIQUA S8Q-PA/2 (Sterilight S8Q PA/2) [6/10] Раздел 2 общая информация
![VIQUA S8Q-PA/2 (Sterilight S8Q PA/2) [6/10] Раздел 2 общая информация](/views2/1553792/page6/bg6.png)
Раздел 2 Общая информация
1 Основание разъема лампы 270276-R Используется на всех системах
2 Кольцевое уплотнение 410867 Используется на всех системах
3
Незамкнутые трубки 214 из плавленого
кварца с оплавленными концами
QS-330 S2Q-PA/RUS
QS-463 S5Q-PA/RUS
QS-810 S8Q-PA/RUS
4 Фиксирующая гайка RN-001 Используется на всех системах
5
УФ лампы из твердого стекла с
покрытием Sterilume
®
-EX с увеличенным
сроком службы (9000 часов)
S330RL S2Q-PA/RUS
S463RL S5Q-PA/RUS
S810RL S8Q-PA/RUS
6
Контроллер (только для моделей
с питанием 100–240 В)
BA-ICE-S S5Q-PA/RUS, S8Q-PA/RUS
72,5“ монтажный кронштейн 410958-R Используется на всех системах
8
Запасные кабели питания IEC для
контроллера VIQUA ICE (продаются
отдельно)
602637 Используется на всех системах
9 Пружина SP008 Используется на всех системах
Схема дозировки от производителяОбщая информация
6
15
Раздел 7 Схема дозировки от производителя
ИНТЕНСИВНОСТЬ ПОДАЧИ (галлон США/мин)
Криптоспоридии и лямблии
уничтожаются при < 10 мДж/см
2
Кишечная палочка уничтожается
при 6,6 мДж/см
2
ДОЗА УФ-ИЗЛУЧЕНИЯ (ПЛОТНОСТЬ ПОТОКА) (мДж/см
2
)
Примечание: доза при условии прохождения ультрафиолетового излучения на уровне 95 % на момент
окончания срока эксплуатации лампы.
Служба
здравоохранения
США, 1966
Стандарт
производителя
Стандарт
NSF/EPA
S8Q-PA/RUS
S5Q-PA/RUS
S2Q-PA/RUS
1
2
3
4
5
6
7
8
9
Раздел 8 Требуемые характеристики: Стандартные
Рисунок1 Компоненты системы
Поз.
Описание
№ детали
и утвержденные характеристики
Модель S2Q-PA/RUS S5Q-PA/RUS S8Q-PA/RUS
УФ-системы
Расход
Министерство здравоохранения
США 16 мДж/см
2
при 95 % UVT
5 гал/мин (19 л/мин) (1,1 м
3
/ч)11 гал/мин (42 л/мин) (2,5 м
3
/ч)20 гал/мин (75 л/мин) (4,5 м
3
/ч)
Стандарт компании VIQUA
30 мДж/см
2
при 95 % UVT
3 гал/мин (11 л/мин) (0,7 м
3
/ч)6 гал/мин (23 л/мин) (1,4 м
3
/ч)10 гал/мин (38 л/мин) (2,3 м
3
/ч)
NSF/EPA 40 мДж/см
2
при
95% UVT
2 гал/мин (7 л/мин) (0,4 м
3
/ч)4,5 гал/мин (17 л/мин) (1,0 м
3
/ч)8 гал/мин (29 л/мин) (1,8 м
3
/ч)
Габариты
Камера 43,2 см x 6,4 см (17” x 2,5”) 56 см x 6,4 см (22” x 2,5”) 90 см x 6,4 см (35” x 2,5”)
Контроллер 100–250 В пер. тока
18,6 x 8,1 x 6,4 см
(7,3” x 3,2” x 2,5”)
18,6 x 8,1 x 6,4 см
(7,3” x 3,2” x 2,5”)
18,6 x 8,1 x 6,4 см
(7,3” x 3,2” x 2,5”)
Размер входного и выходного портов
1/2 дюйма MNPT
(наружная конусная трубная резьба)
3/4 дюйма MNPT
(наружная конусная трубная резьба)
3/4 дюйма MNPT
(наружная конусная трубная резьба)
Отгрузочный вес 2,7 кг (6 фунтов)2,7 кг (6 фунтов)4,5 кг (10 фунтов)
Электрооборудование
Напряжение 100–240 В, 50/60 Гц 100–240 В, 50/60 Гц 100–240 В, 50/60 Гц
Макс. ток 0,6 ампера 0,6 ампера 0,6 ампера
Потребляемая мощность 22 Вт 30 Вт 46 Вт
Мощность УФ-лампы 17 Вт 25 Вт 37 Вт
Максимальное рабочее давление 125 фунт/кв. дюйм (861 кПа) 125 фунт/кв. дюйм (861 кПа) 125 фунт/кв. дюйм (861 кПа)
Минимальное рабочее давление 15 фунт/кв. дюйм (103 кПа) 15 фунт/кв. дюйм (103 кПа) 15 фунт/кв. дюйм (103 кПа)
Температура воды 2–40 ºC (36–104 ºF) 2–40 ºC (36–104 ºF) 2–40 ºC (36–104 ºF)
Тип УФ-ламп Sterilume™-EX (стандартная мощность) Sterilume™-EX (стандартная мощность) Sterilume™-EX (стандартная мощность)
Материал УФ-камеры 304 SS 304 SS 304 SS
