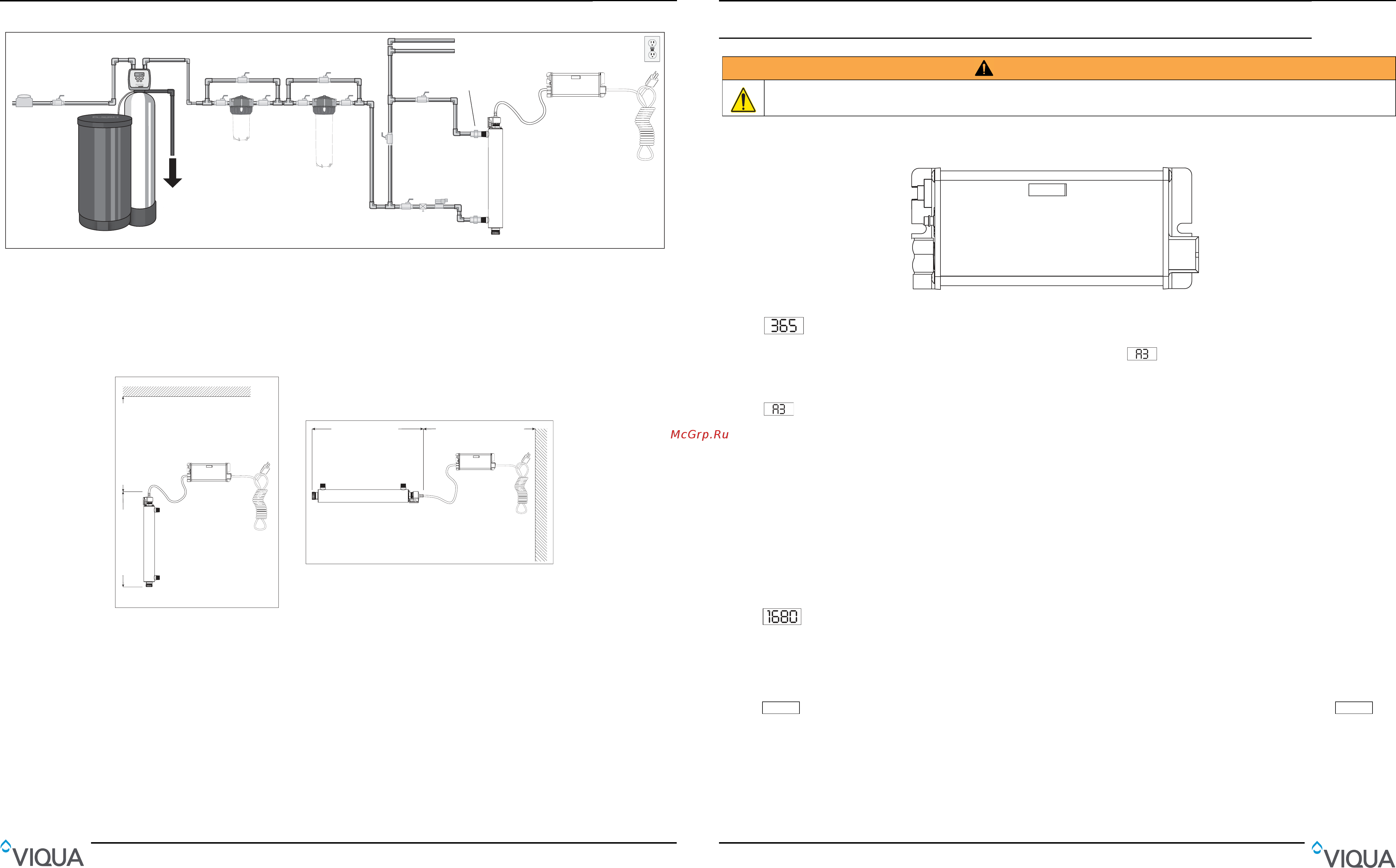

VIQUA S8Q-PA/2 (Sterilight S8Q PA/2) [8/10] Раздел 5 эксплуатация
![VIQUA S8Q-PA/2 (Sterilight S8Q PA/2) [8/10] Раздел 5 эксплуатация](/views2/1553792/page8/bg8.png)
Дополнительный ограничитель расхода
Примечание: УФ-система должна
устанавливаться в качестве последнего
элемента обрабатывающего оборудования
Водомер
Отключение
основного
источника
подачи воды
Дополнительный
смягчитель воды
К сливу
Осаждающий
фильтр, 5 микрон
Дополнительный
угольный фильтр
Дополнительный
обводной узел
Дополнительный
обводной узел
Дополнительный
обводной узел
Дополнительный
спускной кран
Дополнительный
электромагнитный
клапан
Трубопровод горячей воды
Трубопровод холодной воды
Поставляемый клиентом
контур GFCI для
согласования напряжения
Рисунок 3 Система дезинфекции
2. Выберите подходящее место для установки системы дезинфекции и соответствующих компонентов. Поскольку
рекомендуется установка GFCI, следует рассмотреть такую возможность до начала установки. Систему можно установить
в вертикальном положении (входным портом вниз), как показано на
Рисунок 4 A, или в горизонтальном положении, как
показано на Рисунок 4 B. Однако наиболее предпочтительна установка в вертикальном по
ложении. При выборе
местоположения для установки оставьте достаточно места для снятия УФ-лампы и/или кварцевой трубки (как правило,
оставляют достаточно места для самой УФ-камеры).
3. Установите систему на стену, используя соответствующий крепеж. Можно использовать различные методы подключения к
водоснабжению системы, однако рекомендуется использование соединительных разъемов. Использование ограничителя
расхода помогает по
ддерживать номинальную пропускную способность, указанную производителем. Ограничитель расхода
следует установить на выходной порт, и он предназначено для установки только в одном направлении. Убедитесь, что
направление потока воды соответствует указанному на ограничителе. См.
Рисунок 5.
Примечание. ЗА
ПРЕЩАЕТСЯ паять соединения, подключенные к системе, так как это может привести к повреждению
кольцевых уплотнений.
Рисунок 4 Ус
тановка системы дезинфекции — вертикальное и горизонтальное положение
A
B
Общая длина устройства
Минимальный зазор соответствует
общей длине устройства
Общая длина устройства
Минимальный зазор соответствует
общей длине устройства
ЭксплуатацияУстановка
8
13
Раздел 5 Эксплуатация
5.1 Основные системы, оснащенные контроллерами BA-ICE-S
5.1.1 Остаток срока службы УФ-лампы (в днях)
Контроллер отслеживает срок службы УФ-лампы и контроллера в днях. На экране по умолчанию отображается общий
остаток срока службы УФ-лампы (в днях). Контроллер ведет отсчет дней, оставшихся до даты замены УФ-лампы (от 365 до 1).
Когда счетчик достигнет значения «0» дней, на контроллере отобразится и прозвучит прерывистый звуковой сигнал
(1 с вкл.,
5 с выкл.), указывающий на необходимость замены УФ-лампы.
5.1.2 Описание кода «А3»
ОТСРОЧКА — Когда на светодиодном дисплее отображается код «А3» или сообщение об истечении срока службы
УФ-лампы, звуковой сигнал можно отсрочить до 4 раз. Задержка сигнала обеспечивает время, необходимое на получение новой
лампы. Для этого просто нужно нажать и удерживать нажатой кнопку сброса в течение 5 секунд, она расположена на левой
стороне контроллера. После ка
ждого такого нажатия на кнопку сброса звуковой сигнал контроллера откладывается на семь
дней. По истечении последнего 7-дневного срока задержки сигнал можно будет заглушить только путем замены УФ-лампы
и ручного сброса таймера контроллера, см.
Раздел 4.1.
5.1.3 Сброс срока службы УФ-лампы
См.
Раздел 4.1.
Примечание. Даже уч
итывая то, что аварийный сигнал системы можно отсрочить, важно реагировать на каждое
включение аварийного сигнала, так как оно указывает на наличие потенциальной проблемы в системе, которая требует
разрешения.
5.1.4 Общий срок эксплуатации
На контроллере также отображается общий срок эксплуатации контроллера. Для просмотра этой информации нажмите
на кнопочный выключатель один раз. Общий срок эксплуатации контроллера отображается в числовом выражении в днях. Эта
информация будет отображаться в течение 10 секунд, а затем дисплей переключится обратно на отображение остатка срока
службы УФ-лампы. Следует отметить, что значение эт
ого параметра нельзя сбросить.
5.1.5 Отказ УФ-лампы (пустой экран)
Когда система распознает СБОЙ УФ-ЛАМПЫ (через УФ-лампу не проходит ток), дисплей останется пустым
(не будет отображаться экран ОСТАТОК СРОКА СЛУЖБЫ УФ-ЛАМПЫ) и прозвучит прерывистый звуковой сигнал
(1 с вкл., 1 с выкл.). Система останется в этой состоянии, пока проблема не будет разрешена.
ВНИМАНИЕ!
Для обеспечения оптимальной защиты от микробиологического загрязнения воды в системе установлена усовершенствованная система предупредительной
сигнализации. ЗАПРЕЩАЕТСЯ игнорировать предупредительные сигналы. Лучший способ обеспечить оптимальную эффективность УФ-системы — это
регулярно обращаться в общепризнанный испытательный комплекс для микробиологической проверки воды.
