Раздел 3 Установка
3.1 Система УФ-дезинфекции
Система дезинфекции предусматривает установку в горизонтальном или вертикальном положении в месте использования или на
входе в зависимости от удельной скорости потока в блоке.
При установке камеры в горизонтальном положении выходное отверстие должно быть направлено вверх для гарантии полного
удаления воздуха из камеры.

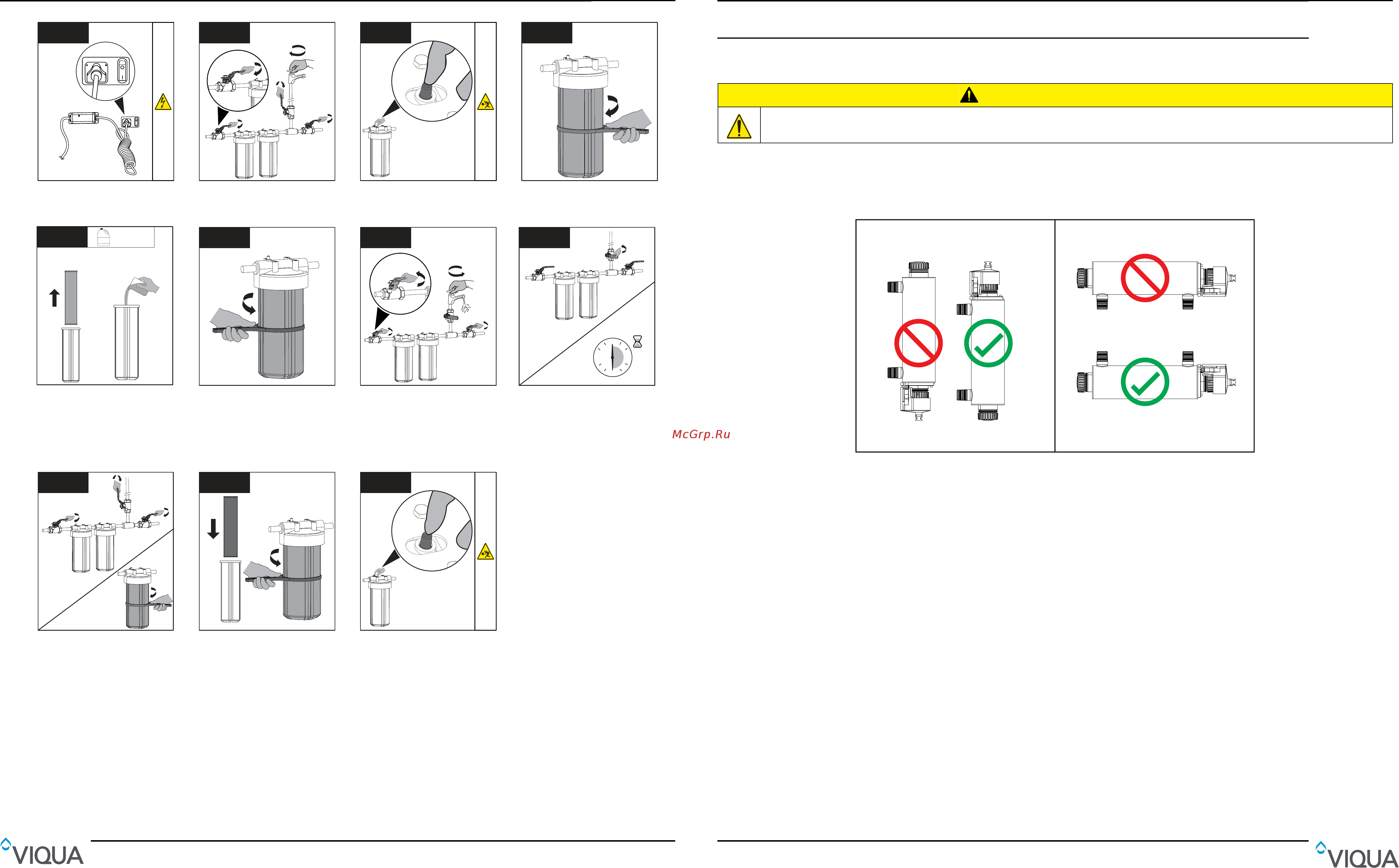

Рисунок 2 Ус
тановка системы дезинфекции — вертикальное и горизонтальное положение
Вертикальная Горизонтальная
Примечание. Идеальный вариант установки — в вертикальном положении, разъем лампы сверху. Это предотвращает
попадание воды на контакты и разъем лампы.
• Контроллер следует установить над УФ-камерой или рядом с ней. Всегда устанавливайте контроллер в горизонтальном
положении для предотвращения стекания влаги по шнурам, что может привести к угрозе возгорания. Настоятельно
рекомендуется установить конденсатные ловушки на все шнуры, присоединенные к контроллеру. См.
Рисунок 4.
• Всю систему обработки воды, включая любые резервуары под давлением или с горячей водой, следует стерилизовать
посредством промывки хлором (бытовым отбеливающим раствором), чтобы удалить любые остаточные загрязнения.
• Система дезинфекции предназначена только для эксплуатации в помещениях Запрещается устанавливать систему
дезинфекции в местах, открытых воздействию погодных условий.
• Система дезинфекции устанавливается только на трубопроводы с холодной водой.
• Перед системой дезинфекции необходимо установить 5-микронный оса
ждающий фильтр. В идеале система дезинфекции
должна являться последним этапом обработки воды перед краном.
ОСТОРОЖНО!
Электрический контроллер необходимо подключать к розетке, оснащенной защитным выключателем замыкания на землю (GFCI). Проверьте надежность
крепления кольцевого зажима зеленого провода заземления к клемме заземления УФ-камеры
УстановкаУстановка
10
7
1
• Убедитесь, что контроллер
подключен в ходе всего
процесса дезинфекции.
2
2
1
2
2
2
• Отключите подачу воды.
• Закройте все краны.
3
• Нажмите кнопку давления,
чтобы стравить давление
из картриджей.
4
• Снимите корпус(а) отстойника
с помощью соответствующего
ключа.
5
Раствор гипохлорита
натрия 5,25 % для
бытового применения
Гипохлорит
натрия
x2
2
1
• Снимите картридж(и) и налейте
2 чашки бытового
отбеливающего раствора
в корпус(а) отстойника.
Примечание. ЗАПРЕЩЕНО
использовать перекись
водорода.
6
• Подсоедините к устройству
только корпус(а) отстойника.
7
• Откройте все краны и включите
подачу воды.
• Подождите, пока вода
не заполнит камеру.
8
0
30
15
45
30 минут
• Закройте все краны и оставьте
белильный раствор в трубах на
30 минут.
9
• При закрытых кранах снимите
корпус(а) отстойников с
помощью соответствующего
ключа.
1010
1
2
• Заново вставьте картридж(и)
в корпус(а) отстойника
и подсоедините к устройству.
• Промойте все отливные
отверстия до исчезания запаха
белильного раствора (не менее
5 минут).
1111
• Нажмите кнопку давления,
чтобы стравить воздух
и завершить процедуру
