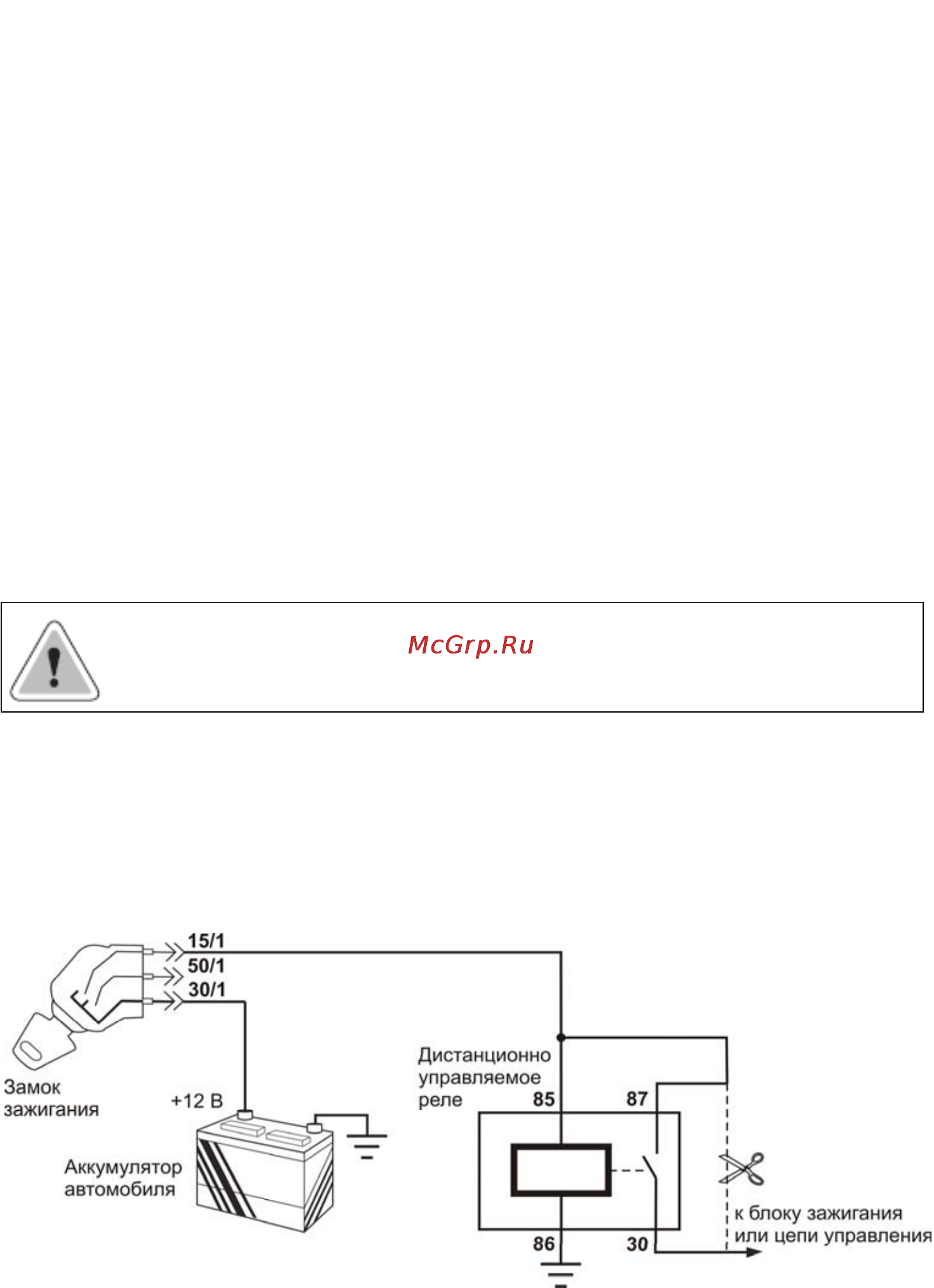

Установка SMART реле Вывод 5 блока управления вход цепи зажигания и одновременно передача кода для управления SMART реле При подаче питания на выводы 85 и 86 реле соблюдение полярности не требуется прием сигналов управления от блока осуществляется через вывод реле на который подается питание 12 В Выводы 30 и 87 блокируемая цепь с нагрузочной способностью 20 А Некоторые особенности подключения Провод 5 блока управления подсоединяется к проводу идущему от вывода 15 1 зажигание вклю чено замка зажигания При подключении и выборе места установки дистанционно управляемых SMART реле длина прово да связи между выводом 5 блока управления и выводом приема сигналов управления реле должна быть минимальна Сопротивление цепи между выводом 5 блока управления и выводом приема сигналов управления дистанционно управляемого SMART реле должно быть не более 1 5 Ом При включенном зажига нии на выводе приема сигналов управления SMART реле постоянно должно быть 12В Не допускается подключать SMART реле к цепи в которой при работе двигателя напряжение 12В на выводе приема сигналов управления реле или корпус на выводе земляной шины питания реле будут временно пропадать Если 12В на вывод приема сигналов управления дистанционно управляемого реле поступает не непо средственно с контакта замка зажигания а через какое либо устройство например компьютер то провод 5 блока управления должен быть подключен непосредственно к той же цепи что и вывод приема сигналов управления реле Элемент системы автомобиля цепь которого блокируется необходимо подключать к выводу 30 дистанционно управляемого реле Дистанционно управляемое SMART реле рассчитано на блокировку цепей с током не более 20А Для блокировки цепей с большим током необходимо использовать дополнительное реле Схемы подключения SMART реле Блокировка зажигания или цепей коммутирующих питание 13
