0173-1-7175
Rev. 1
0173-1-7175
Busch Temperaturregler
1094....1097 U
1094....1097 UTA
1095 UF-507
22.01.2009
Pos: 1 /35x28/35 Mehrspr achig/Art und Sprache der Doku/Bedienungsan leitung/Bedienung sanleitung ger-pol- rus @ 0\mod597_1.doc @ 1023
GER
Bedienungsanleitung
Sorgfältig lesen und aufbewahren
POL
Instrukcja obsługi
Proszę dokładnie przeczytać i zachować
RUS
Инструкция по эксплуатации
Внимательно ознакомиться и сохранить
Pos: 2 /35x28/35 Mehrspr achig/Sicher heitshinweise/Sicher heitshinweise 230V/ Sicherheitshinweis e 230V ger-pol-rus @ 0\ mod595_1.doc @ 951
Sicherheitshinweise Wskazówki odnośnie bezpieczeństwa Указания по безопасности
Arbeiten am 230 V Netz dürfen nur von
Fachpersonal ausgeführt werden! Vor
Montage, Demontage Netzspannung
freischalten!
Durch Nichtbeachtung von Installations-
und Bedienungs-hinweisen können Brand
und andere Gefahren entstehen!
Prace w sieci pod napięciem 230V mogą
zostać wykonywane jedynie przez
fachowców - elektryków. Przed montażem i
demontażem odłączyć napięcie sieciowe!
Skutkiem niedostosowania się do instrukcji
instalacyjnych i obsługi mogą być pożary i
inne zagrożenia!
Работа с сетями 230 В может осуществляться
только квалифицированными электриками,
имеющими соответствующий допуск. Перед
монтажом и демонтажом отключить напряжение!
При несоблюдении указаний по монтажу и
эксплуатации может возникнуть опасность
пожара
и другие опасности!
Pos: 3 /35x28/35 Mehrspr achig/Inhalt/ xx_timer-controler- Jalousiesteuerun g/1094-1097/1094- 1097-500_ger-pol- rus @ 0\mod_1203607738 471_1.doc @ 14749
Technische Daten Dane techniczne Технические параметры
Nennspannung Napięcie znamionowe Номинальное напряжение
● 1094/95/95UF/97: ● 1094/95/95UF/97: ● 1094/95/95UF/97:
230 V ~ +/- 10%, 50/60 Hz
230 В ~ +/- 10%, 50/60 Гц
● 1096: ● 1096: ● 1096:
24 V ~ +/- 10%, 50 Hz
24 В ~ +/- 10%, 50 Гц
Schaltleistung Moc łączeniowa Разрывная мощность
● 1094/1095: ● 1094/1095: ● 1094/1095:
10 (4) A, 230 V ~
10 (4) A, 230 В ~
● 1095 UF-507: ● 1095 UF-507: ● 1095 UF-507:
16 A, 230 V ~
16 A, 230 В ~
● 1096: ● 1096: ● 1096:
1 (1) A, 24 V ~
1 (1) A, 24 В ~
● 1097: ● 1097: ● 1097:
5 (2) A, 230 V ~
5 (2) A, 230 В ~
Anschluss Podłączenie Соединительный кабель
● 1094/95/96/97: ● 1094/95/96/97: ● 1094/95/96/97:
1,5 mm² – 2,5 mm²
от 1,5 мм² до 2,5 мм²
●
1095 UF-507: ● 1095 UF-507: ● 1095U F-507:
2 x 2,5 mm² – 2,5 mm²
2 x 2,5 мм² / 1 x 4 мм²
Temperatureinstellbereich: Zakres ustawień temperatury: Диапазон регулировки температуры:
● 1094/95/96/97: ● 1094/95/96/97: ● 1094/95/96/97: 1 – 6 (~ +5..+30°C)
● 1095 UF-507: ● 1095 UF-507: ● 1095U F-507: 1 – 6 (~ +10..+50°C)
Temperaturabsenkung: Obniżanie temperatury: Понижение температуры: ~ 4 K
Schalttemperaturdifferenz: Różnica temperatur łączenia:
Разность температур при
переключении:
~ +/- 0,5 K
Schutzart: Rodzaj zabezpieczenia: Степень защиты: IP 20 (EN 60529)
Temperaturfühler 1095UF : Czujnik temperatury 1095UF Датчик температуры 1095UF NTC 10 kΩ / 25 °C
Max. Leitungslänge 1095UF : Maks. długość przewodu 1095UF Макс. длина провода 1095UF 4 m; 4 м
Einsatztemperaturbereich: Zakres temperatur zastosowania: Рабочий диапазон температур: 0 – +30°C
Funktion Funkcja Функции
Der Temperaturregler dient zur Regelung der
Temperatur in geschlossenen Räumen.
1094: Öffnet, wenn die eingestellte Temperatur
erreicht ist. Mit Nachtabsenkungsanschluss.
1095: Öffnet, wenn die eingestellte Temperatur
erreicht ist. Mit rückseitigem Anschluss und
Handschalter für Nachtabsenkung.
1095 UF-507: Öffnet, wenn die eingestellte
Temperatur erreicht ist. Mit rückseitigem
Anschluss und Handschalter für
Nachtabsenkung. Mit externernem
Temperaturfühler für Montage im Fußboden
(Leitung max. 4 m).
1096: Öffnet, wenn die eingestellte Temperatur
erreicht ist, 24 V ~, mit rückseitigem Anschluss
und Handschalter für Nachtabsenkung
1097: Wechselkontakt = Heizen/Kühlen
Regulator temperatury służy do regulacji
temperatury w zamkniętych pomieszczeniach.
1094: Otwiera się po osiągnięciu ustawionej
temperatury Z przyłączem do obniżania
temperatury w nocy.
1095: Otwiera się po osiągnięciu ustawionej
temperatury Z przyłączem z tyłu i wyłącznikiem
ręcznym do obniżania temperatury w nocy.
1095 UF-507: Otwiera po osiągnięciu nastawionej
temperatury. Z przyłączem znajdującym się na
odwrtonej stronie i przełącznikiem manualnym dla
obniżenia poziomu w czasie nocnym. Z
zewnętrznym czujnikiem temperatury dla montażu
w podłodze (długość przewodu maks. 4m).
1096: Otwiera się po osiągnięciu ustawionej
temperatury, 24 V ~, z przyłą
czem z tyłu i
wyłącznikiem ręcznym do obniżania temperatury
1097: Zestyk przełączny = ogrzewanie/chłodzenie
Прибор предназначен для регулировки
температуры в закрытых помещениях.
1094: «открывается» по достижении заданной
температуры. С подключением для понижения
температуры ночью.
1095: «открывается» по достижении заданной
температуры. С разъемом на задней стенке и
ручным переключателем для понижения
температуры ночью.
1095 UF-507: «открывается» по достижении
заданной
температуры. С разъемом на задней
стенке и ручным переключателем для
понижения температуры ночью. С внешним
датчиком температуры для монтажа в полу
(линия макс. 4 м).
1096: «открывается» по достижении заданной
температуры, 24 В ~, с разъемом на задней
стенке и ручным переключателем для
понижения температуры ночью
1097: переключающий контакт =
нагрев/охлаждение
Anzeige ( nur bei....UTA) Wskazanie ( tylko w przypadku....UTA) Индикация (только для….UTA)
● Anzeige der Temperatur in 0,5 °C Schritten ● Wskazanie temperatury w krokach po 0,5 °C ● Индикация температуры с шагом 0,5 °C
● Genauigkeit der Anzeige: +/- 0,5°C für
Lastströme <= 2A
● Dokładność wskazania: +/- 0,5°C dla prądów
obciążenia <= 2A
● Точность показаний: +/- 0,5°C для токов
нагрузки <= 2A
● Genauigkeit der Anzeige: +/- 1,5°C für
Lastströme > 2A
● Dokładność wskazania: +/- 1,5°C dla prądów
obciążenia > 2A
● Точность показаний: +/- 1,5°C для токов
нагрузки > 2A
Bedienung Obsługa Управление
UTA
Temperatureinstellung:
Ustawianie temperatury:
настройка температуры:
1 = ~ 5°C
2 = ~ 10°C
3 = ~ 15°C
4 = ~ 20°C
5 = ~ 25°C
6 = ~ 30°C
A LED Temperaturabsenkung aktiv A
LED obniżanie temperatury
aktywne
A
индикатор работы на
понижение температуры
B Schiebeschalter B Wyłącznik przesuwny B ползунковый переключатель
C
Einstellknopf zur Wahl der gewünschten
Raumtemperatur
C
Pokrętło do wyboru żądanej
temperatury pomieszczenia
C
ручка выбора требуемой
температуры помещения
Schalterstellung für externe
Temperaturabsenkung
Położenie wyłącznika do
zewnętrznego obniżania
temperatury
положение переключателя для
работы с внешним
устройством понижения
температуры
Schalterstellung für gewählte Temperatur
Położenie wyłącznika dla wybranej
temperatury
положение переключателя для
выбранной температуры
Schalterstellung für dauernde
Temperaturabsenkung
Położenie wyłącznika dla stałego
obniżania temperatury
положение переключателя для
постоянного понижения
температуры
Anzeige im Display:
Wskazanie na wyświetlaczu:
Индикаторы на дисплее:
Heizung eingeschaltet (nur bei....UTA)
Ogrzewanie włączone (tylko w
przypadku....UTA)
нагрев включен (только
для….UTA)
Temperaturabsenkung aktiv (nur bei....UTA)
Obniżanie temperatury aktywne
(tylko w przypadku....UTA)
идет понижение температуры
(только для….UTA)
CA
Kalibrierung
CA
Kalibrowanie
CA
калибровка
Inbetriebnahme Uruchomienie Ввод в эксплуатацию
Bei der Inbetriebnahme des Temperaturreglers
ist zu beachten, dass die Schaltpunktgenauigkeit
erst nach ca. 1-2 Stunden Betriebsdauer nach
der Montage gegeben ist. Zur schnelleren
Anfangsaufheizung und Abkürzung der
Anfangsangleichung wird daher empfohlen, die
Einstelltemperatur zunächst höher als gewünscht
einzustellen.
Przy uruchamianiu regulatora temperatury
pamiętać, że dokładność punktu przełączania
osiągana jest dopiero po ok. 1-2 godzinach pracy
po zamontowaniu. Dla przyspieszenia ogrzewania
początkowego i skrócenia początkowej
kompensacji zaleca się więc ustawienie na
początku wyższej temperatury od żądanej.
При вводе регулятор температуры в
эксплуатацию учитывайте, что точность
следования точкам переключения достигается
только через 1-2 часа работы после завершения
монтажа. Для ускорения начального нагрева и
сокращения времени на начальную адаптации
рекомендуется сперва установить температуру
выше требуемой.
Bei den Geräten ....UTA
Zur korrekten Steuerung von Lasten von mehr
als 2 A muss zur Kalibrierung der Anzeige die
Heizung angeschlossen sein. Nach Anschluss
wird die Heizung automatisch für ca. 20 min.
eingeschaltet. Im Display erscheint in dieser Zeit
das Symbol "CA". Danach stellt sich das Display
innerhalb einiger Minuten auf die
Raumtemperatur ein. Für eine Wiederholung der
Kalibrierung muss das gerät min. 8 Minuten
spannungsfrei geschaltet werden.
W przypadku urządzeń ....UTA
Dla prawidłowego sterowania obciążeń powyżej 2
A należy dla skalibrowania wskazania podłączyć
ogrzewanie. Po podłączeniu ogrzewanie zostaje
automatycznie włączone na ok. 20 min. Na
wyświetlaczu pojawia się w tym czasie symbol
"CA". Następnie w ciągu kilku minut wyświetlacz
ustawia się na temperaturę pomieszczenia. W celu
powtórzenia kalibracji urządzenie odłączyć od
napięcia na min. 8 minut.
Для приборов ….UTA
Для корректного управления нагрузкой более 2
А перед калибровкой индикатора подключите
отопление. После подключения отопления
автоматически включается примерно на 20 мин.
В это время на дисплее появляется символ
«CA». Затем дисплей в течение нескольких
минут настраивается на температуру в
помещении. Для повторной калибровки
отключите питание прибора не менее, чем на 8
минут.
Offset-Funktion
(Korrektur der Skala)
Funkcja przesunięcia
(korekta skali)
Функция смещения
(коррекция шкалы)
Das Erreichen der gewählten Raumtemperatur ist
sehr stark von den Umgebungsbedingungen, wie
Leistung der Heizung (mind. 5K/h), Raumgröße,
Umgebungstemperatur, Isolierung usw. abhängig.
Deshalb handelt es sich bei der beschriebenen
Skala um Anhaltswerte. Um eine genauest
mögliche Einstellung zu bekommen, kann der
Einstellknopf in 4 Stufen um insgesamt +/- 6°C
versetzt werden. Hierzu den Einstellknopf (Fig. 2)
abziehen und auf dessen Unterseite die
Positionsnase (1) mit einem geeigneten Werkzeug
abschneiden. Dann den Einstellknopf (Fig. 3) um
die gewünschten Korrekturtemperatur verdreht zur
Senkrechten aufsetzen.
Osiągnięcie wybranej temperatury pomieszczenia
zależy w znacznym stopniu od warunków
otoczenia, takich jak wydajność ogrzewania (min.
5K/h), wielkość pomieszczenia, temperatura
otoczenia, izolacja itd. Dlatego też w przypadku
opisywanej skali chodzi o wartości orientacyjne.
Dla uzyskania jak najdokładniejszego ustawienia
pokrętło można przesuwać w 4 stopniach, łącznie
+/- 6°C. W tym celu wyjąć pokrętło (rys. 2) i na jego
spodzie odciąć odpowiednim narzędziem nosek
położenia (1). Następnie zamocować pokrętło (rys.
3) obrócone w pionie o żądaną korektę
temperatury.
Достижение выбранной температуры
помещения во многом зависит от окружающих
условий - мощности
отопления (не менее 5К/ч),
объема помещения, температуры окружающей
среды, изоляции и т.д. Поэтому значения,
использованные для описании шкалы, являются
ориентировочными. Для обеспечения
максимально точной настройки ручка может
быть смещена на 4 позиции, что в сумме дает
диапазон +/- 6°C. Для этого снимите ручку (рис.
2) и отрежьте выступ (1), находящийся снизу, с
помощью
подходящего инструмента. Затем
установите ручку (рис. 3) вертикально,
развернув ее в соответствии с требуемой
коррекцией температуры.

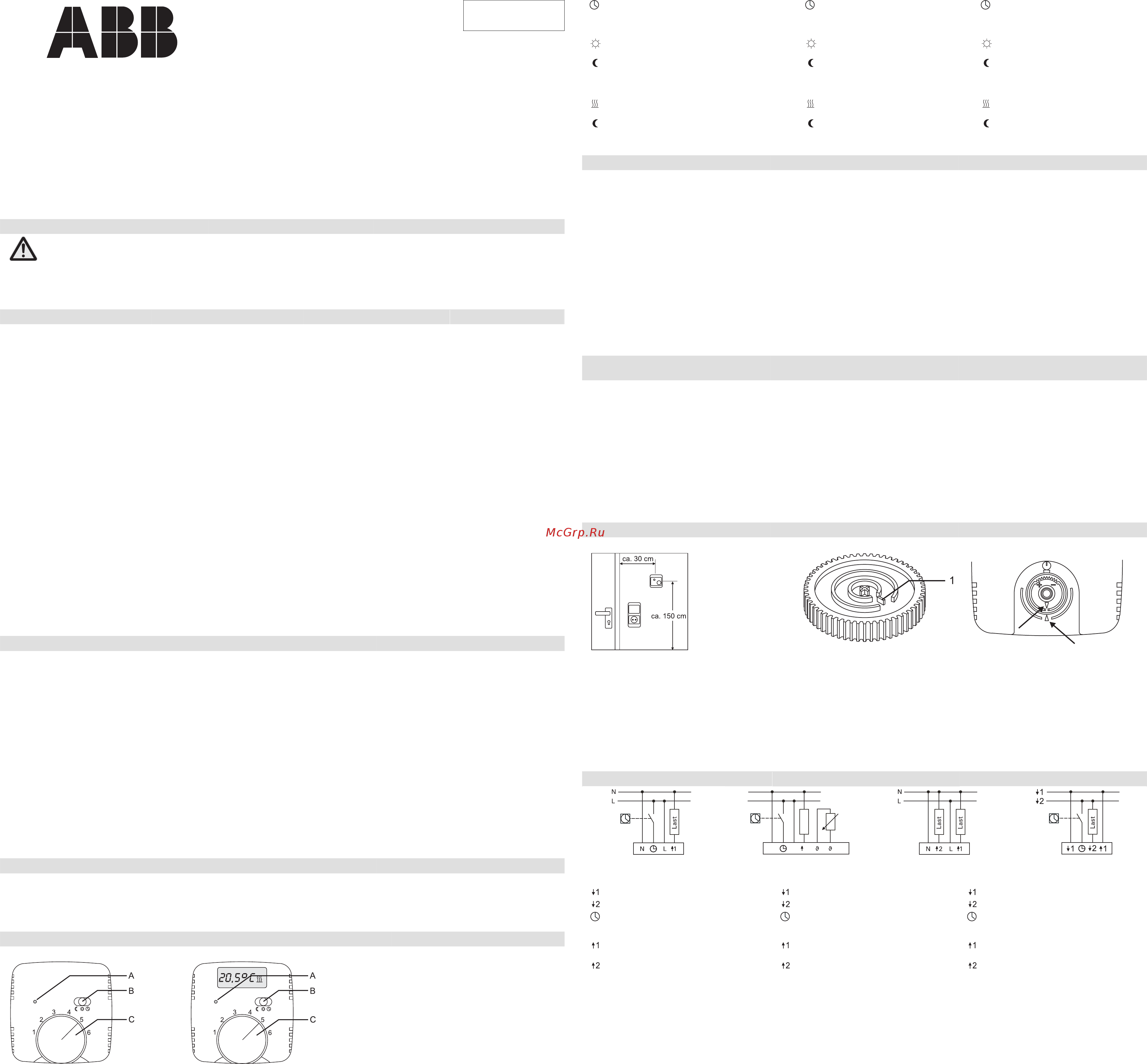

Montage Montaż Монтаж
Fig. 1; Rys. 1; Рис. 1 Fig. 2; Rys. 2; Рис. 2 Fig. 3; Rys. 3; Рис. 3
Zum Aufsetzen des Drehrades die beiden Pfeile
zueinander drehen. Beim Aufsetzen kann nun die
Positionsnase (Fig. 2/1) auf dem Drehrad in der
Grundstellung senkrecht aufgesetzt werden.
W celu zamocowania pokrętła obrócić ku sobie
obydwie strzałki. Przy mocowaniu można teraz
zamontować pionowo nosek położenia (rys. 2/1) na
pokrętle w położeniu podstawowym.
При установке ручки обе стрелки должны быть
направлены друг на друга. Если необходимо
установить ручку в исходном положении выступ
(рис. 2/1) на должен располагаться
вертикально.
Der Temperaturregler ist für den Einbau in
handelsübliche Unterputzdosen gemäß DIN
49073, Teil 1 geeignet.
Erforderliches Stellventil bei
Warmwasserheizungen ist „stromlos
geschlossen“.
Regulator temperatury nadaje się do
zamontowania w dostępnych w handlu puszkach
podtynkowych według DIN 49073, część 1.
Zawór nastawczy potrzebny przy ogrzewaniu ciepłą
wodą
jest „zamknięty bezprądowo“.
Регулятор температуры предназначен для
установки в стандартные гнезда для скрытого
монтажа стандарта DIN 49073, часть 1.
В случае водяного отопления необходим
регулировочный клапан типа «нормально
закрытый».
Anschluss Podłączenie Подключение
N
N
L
L
1
Last
1094.... und 1095.... 1095 UF-507 1097... 1096 U
Anschlüsse 24 V~
Przyłącza 24 V~
Подключение 12 – 24 В~
Anschlüsse 24 V~
Przyłącza 24 V~
Подключение 24 В~
Eingang zur Aktivierung der
Temperaturabsenkung (siehe
Nachtabsenkung)
Wejście do uruchamiania obniżania
temperatury w nocy (patrz obniżanie
temperatury w nocy)
Входя для включения понижения
температуры (см. «Ночное
понижение температуры»)
Ausgang zur Ansteuerung der Heizlast
Wyjście do uruchamiania obciążenia
grzewczego
Выход для управления
отопительной нагрузкой
Ausgang zur Ansteuerung der Kühllast
Wyjście do uruchamiania obciążenia
chłodniczego
Выход для управления
охлаждающей нагрузкой
===== Ende der Stückliste =====

Содержание

Похожие устройства

Скачать
Случайные обсуждения

Ответы 0

Авв BJE1095 UF-507. Как установить, можно объяснить мне?
4 года назад
