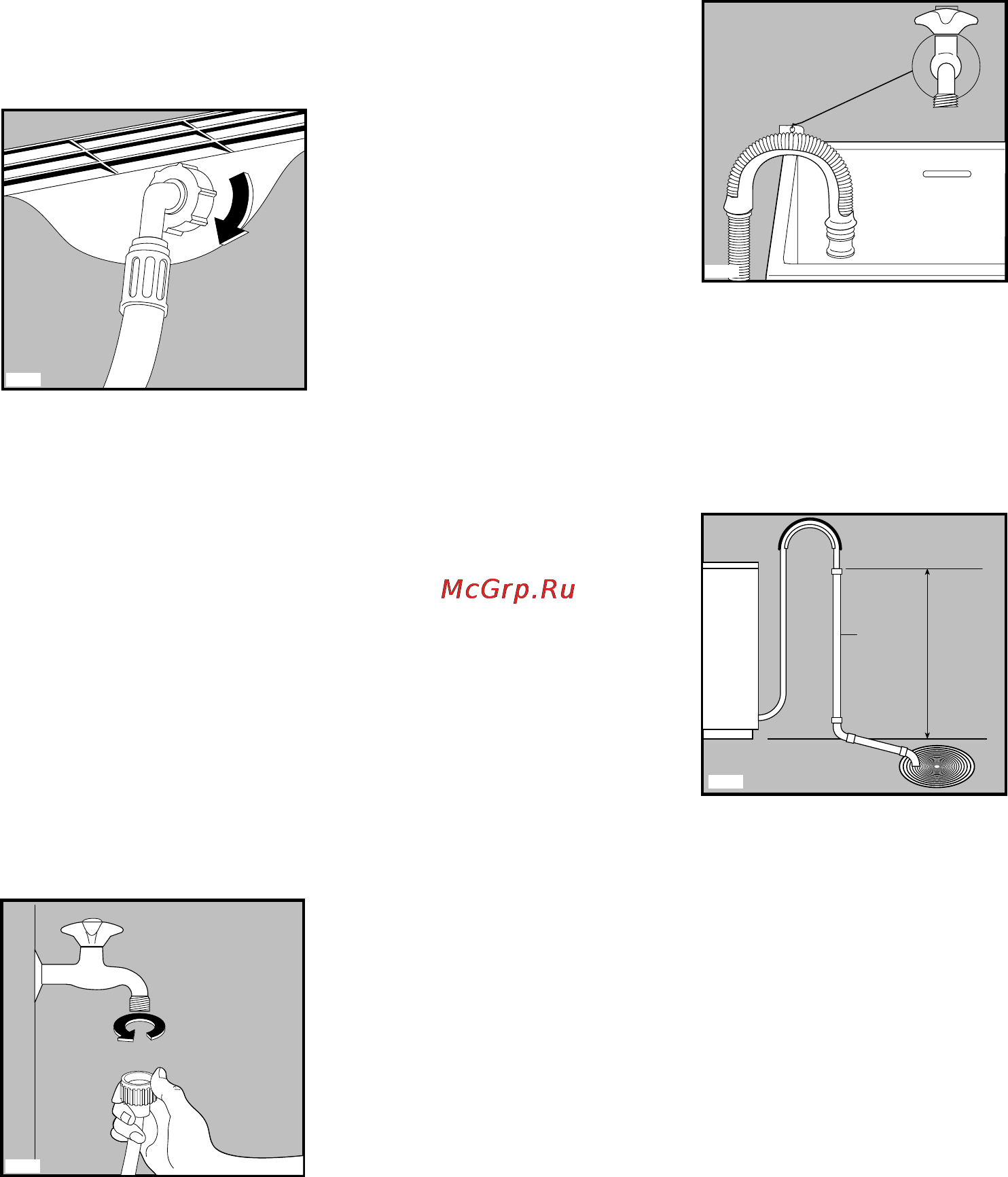

Vattenanslutning
Maskinen levereras med en tilloppsslang som sitter
monterad baktill på maskinen. Slangen kan vridas åt
höger eller vänster för att underlätta installationen.
Lossa anslutningsmuttern och vrid åt önskat håll.
Dra sedan åt muttern ordentligt för att förhindra
läckage.
OBS! Även om du inte behöver vrida slangen skall
du alltid kontrollera att muttern är åtdragen.
Vattenanslutningen kopplas till kallvatten. För
vattenanslutning får endast den tilloppsslang som
medföljer maskinen användas. Använd inte en
gammal, begagnad slang.
Arbetet bör utföras av en kunnig VVS- installatör.
Maskinen skall anslutas via en avstängningskran. På
marknaden finns olika typgodkända kranar och
kransatser.
Vattentrycket skall vara 50-800 kPa (0,5-8 kp/cm
2
)
Viktigt: Glöm inte att passa in förminskningsnippeln
3/4”-1/2” i låsringen (om den behövs).
Tilloppsslangen får inte förlängas. Är den för kort -
ersätt hela slangen med en längre högtrycksslang.
P1088
P0021
Avloppsanslutning
Avloppsslangens ända kan placeras på tre sätt:
Över kanten på en vask: I det fallet skall du
försäkra dig om, att slangen inte kan röra sig, när
vattnet töms ut. Den kan t ex fästas i väggen med
en krok eller bindas fast vid kranen med ett snöre.
Anslutning till golvbrunn: Fäst ett rör på väggen,
60-80 cm från golvet och anslut avloppsslangen till
röret. Avloppsslangens ändstycke skall vara
ventilerat, d.v.s. rörets invändiga diameter skall vara
min. 40 mm. Se till att slangen sitter fast och inte
kan lossna.
Anslutning till vattenlås: Då avloppsslangen
ansluts till ett vattenlås under en tvätt- eller diskho,
måste du kapa pipen på vattenlåset för att få största
möjliga öppning så att maskinen kan tömmas
ordentligt.
P0990
ø 40 mm
60-80 cm
P0022
46
