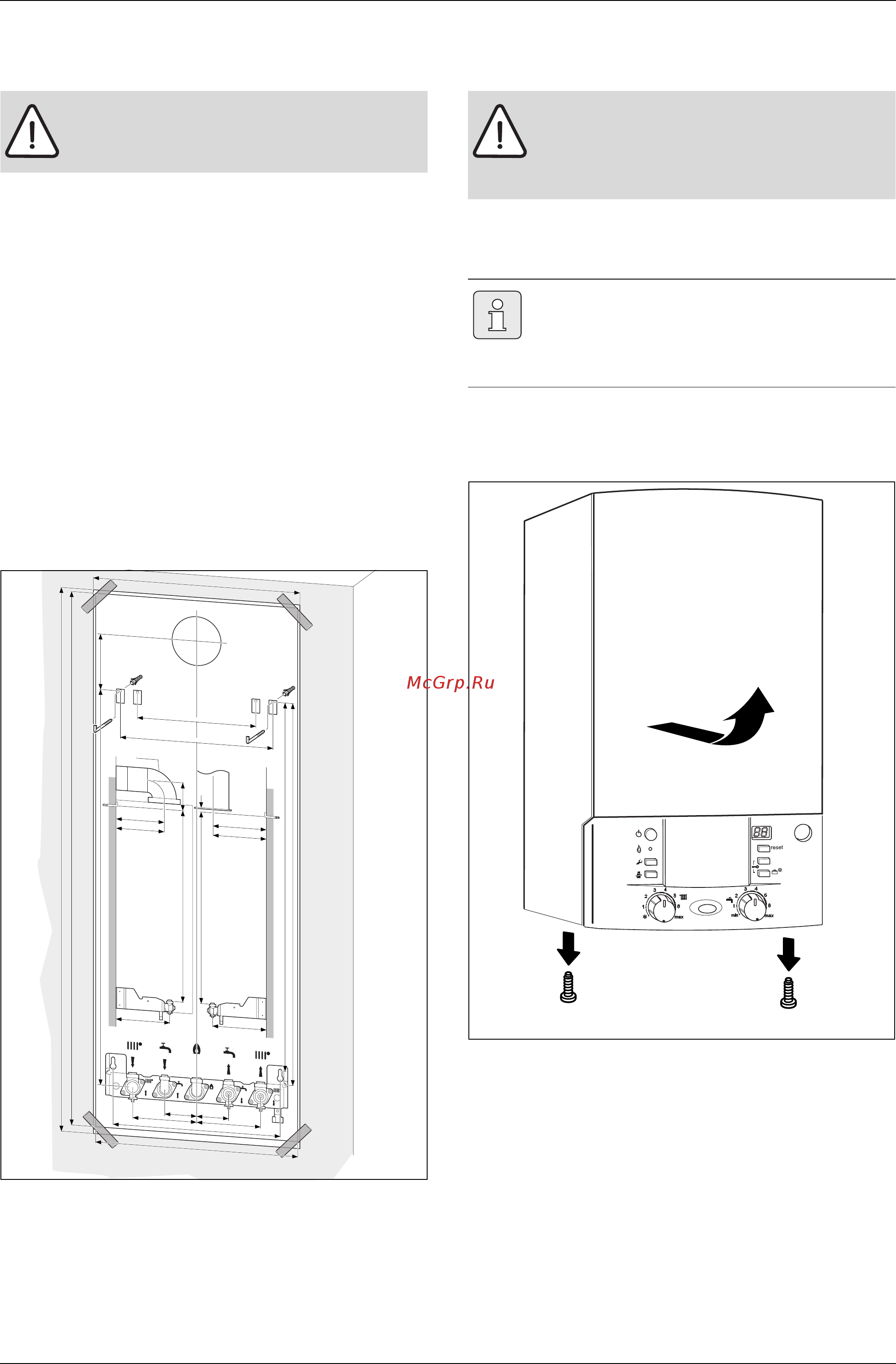

Установка прибора
6 720 613 099 (2007/11)
16
5.3 Вставьте дюбели и крюки с резьбой
B Снять упаковку, соблюдая при этом приведенные
на упаковке указания.
Крепление к стене
B Специальной защиты стены не требуется. Стена
должна быть ровной и способной выдержать вес
прибора.
B Приложенный к комплекту документации
монтажный шаблон прикрепить к стене, соблюдая
при этом минимальные боковые расстояния,
равные 10 мм (Æ рис. 2).
B Проделать отверстия для крюков на винтах (Ø 8мм)
и монтажной присоединительной панели в
соответствии с монтажным шаблоном.
B В случае необходимости: Сделать отверстие в стене
для принадлежности для отвода дымовых газов.
Рис 6 Монтажный шаблон
B Снять монтажный шаблон.
B Крюки с резьбой из комплекта поставки укрепить с
помощью дюбелей.
B Монтажную присоединительную панель закрепить с
помощью прилагаемого крепёжного материала.
5.4 Монтаж прибора
B Снять крепёжный материал с труб.
Снятие кожуха
B Удалить два предохранительных винта на нижней
панели прибора.
B Обшивку потянуть вперёд и снять движением вверх.
Рис 7
ОCTOPOЖНО: Никогда не переносить
прибор, держа его за модуль Heatronic и
не опираться на него.
743,6
±1
(771,6)
1080
(798,6)120 (
Ø 60/100)
(120)
24
(771,6)
MT-ZC/ZSC/ZWC..-3MFA/ZWE..-5MFA
MT-ZC/ZSC/ZWC..-3MFK/ZWE..-5MFK
(771,6)
1100 (Page length / Sayfa olcuso)
65
± 0,5
65
± 0,5
A
B
C
D
8716011379 (2006/08)
E
130
± 0,5
130
± 0,5
340
410
420
(P
age length / Sayfa olcuso)
(217,5)
(217,5)
310
± 1
(240)
SB
SB
Ø 60/100
6 720 613 085-06.1O
(222,7)ZW
E..-5MFA
(195,8)ZC/ZSC/ZWC..-3MFA
(220,3)ZWE..-5MFK
(215)ZC/ZSC/ZWC..-3MFK
ОCTOPOЖНО: Наличие грязи в
трубопроводной сети может привести к
повреждению прибора.
B Промыть трубопроводную сеть.
Кожух закреплен двумя винтами (защита
от несанкционированного снятия).
B Кожух должен быть постоянно защищен
при помощи этих винтов.
6 720 613 076-04.2O
