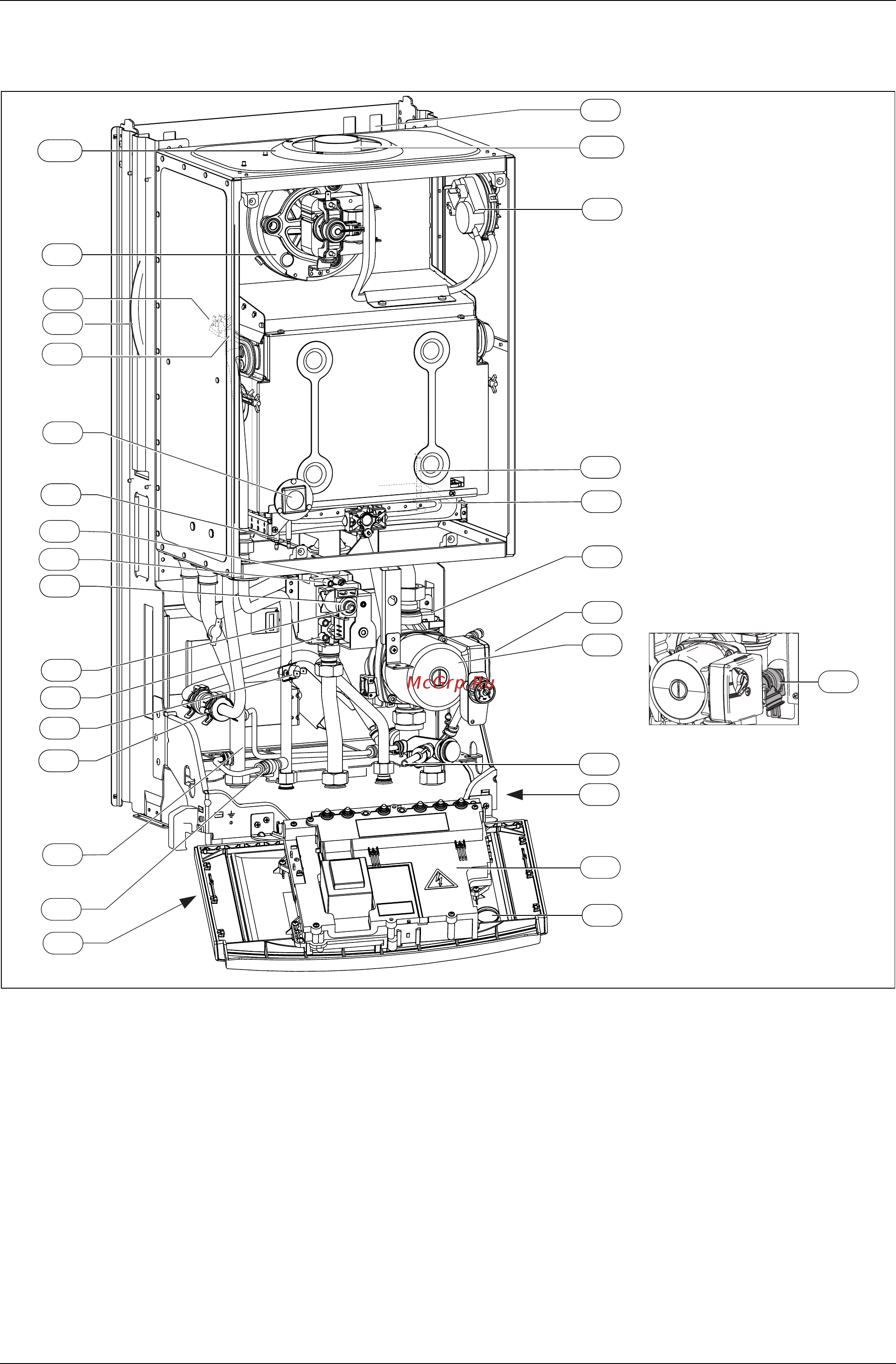

Сведения о приборе 3 8 Конструкция прибора Рис Измерительный патрубок давление газа перед форсункой 4 Неа1гоп1С 3 6 Ограничитель температуры 6 3 Датчик температуры горячей воды 7 Измерительный патрубок сетевого давления газа 8 1 Манометр 15 Предохранительный клапан отопительный контур 18 Отопительный насос 18 1 Переключатель частоты вращения насоса 20 Расширительный бак 27 Автоматический воздушный клапан 29 Поддон горелки с коллектором форсунок 32 Ионизационный контроль пламени 33 Запальный электрод 36 Датчик температуры в подающей магистрали 3 6 720 613 099 2007 11 38 Кран подпитки 43 Подающая магистраль отопительного контура 56 Газовая арматура 63 Регулировочный винт максимального расхода газа 64 Регулировочный винт минимального расхода газа 102 Контрольное окно 120 Петли для навески 221 1 Труба для отвода дымовых газов 221 2 Всасывающий патрубок воздуха для сжигания топлива 226 Вентилятор 228 Дифференциальное реле давления 295 Наклейка с типом прибора 361 1 Сливной кран 413 Расходомер турбина 418 Фирменная табличка 9
