Danfoss Micro Drive FC-051P1K75 0.75кВт, 4.2А, 220В [11/39] Подключение к клеммам управления
![Danfoss Micro Drive FC-051P1K75 0.75кВт, 4.2А, 220В [11/39] Подключение к клеммам управления](/views2/1557177/page11/bgb.png)

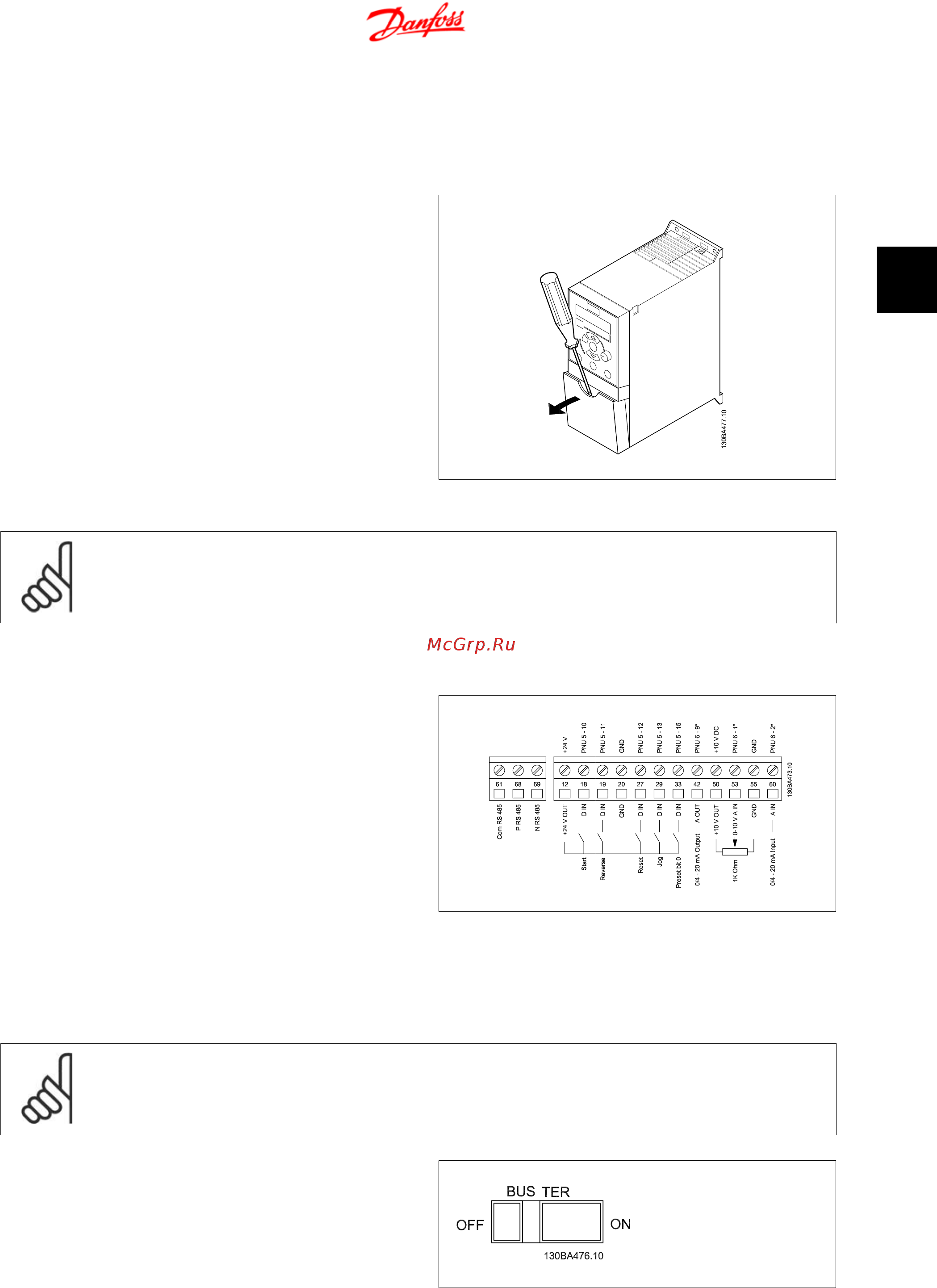

3.4. Клеммы управления
3.4.1. Доступ к клеммам управления
Все клеммы для подсоединения кабелей управления размещаются
под клеммной крышкой на передней стороне преобразователя ча-
стоты. Снимите клеммную крышку с помощью отвертки.
Рисунок 3.6: Снятие клеммной крышки.
Внимание
Сверяйтесь со схемами клемм управления и переключателей, приведенными на задней стороне клеммной крышки.
3.4.2. Подключение к клеммам управления
На рисунке показаны все клеммы управления привода VLT Micro. Для
запуска преобразователя частоты примените команду пуска (клемма
18) и аналоговое задание (клемма 53 или 60).
Рисунок 3.7: Описание клемм управления в конфигураци-
ях PNP и заводских установках параметров.
3.5. Переключатели
Внимание
Не работайте с переключателями при наличии питания на преобразователе частоты.
Оконечная нагрузка шины:
Положение ON (Вкл.) переключателя
BUS TER
отключает порт
RS485, клеммы 68, 69. См. схему силовой цепи.
Установка по умолчанию: Off (Откл.).
Рисунок 3.8: Оконечная нагрузка шины S640.
Приводы FC 51 серии VLT
®
Micro: Инструк-
ция по эксплуатации
3. Электрический монтаж
MG.02.A2.50 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
11
3
