3 ПОДАЧА ВОДЫ
Вода подается в генератор с помощью электрического центробежного насоса. На входе насос не дол-
жен всасывать, а должен работать под напором, т.е. под давлением столба воды, создаваемого раз-
ностью между уровнем воды в баке хранения воды и уровнем насоса. Насос может обеспечить всасы-
вание холодной воды из бака хранения холодной воды (5-6 м), но когда вода горячая насос не может
всасывать ее и необходимо обеспечить подачу горячей воды в насос под определенным давлением.
Высота, на которой должен быть установлен питательный бак, меняется в зависимости от температу-
ры питательной воды, как показано в таблице:
Температура питательной воды
(°C)
Гидравлический напор на всасывании
(метры)
60 0.5
70 1
80* 2
90* 3
* температура, не подходящая для бака хранения, установленного на прилегающем основании котла
ВНИМАНИЕ
• Следует избегать использования питательной воды с температурой ниже 60
°
C, так как такая
вода содержит большое количество кислорода, что способствует возникновению корро-
зии.
3.1 ВЕРСИЯ С ГРУППОЙ ПОДАЧИ ВОДЫ (опционально)
Генератор может быть снабжен группой «Водоподготовка/Бак хранения конденсата», которая распо-
ложена вместе с электрическим шкафом на основании котла.
3.1.1 ГРУППА ВОДОПОДГОТОВКИ
Группа водоподготовки с автоматической регенерацией. Баллон со смолами, бак с солевым раство-
ром и смесительный клапан для регулирования остаточной жесткости составляют группу водоподго-
товки.
Смотреть соответствующее руководство, прилагающееся при поставке группы водоподготовки.
3.1.2 БАК ХРАНЕНИЯ КОНДЕНСАТА

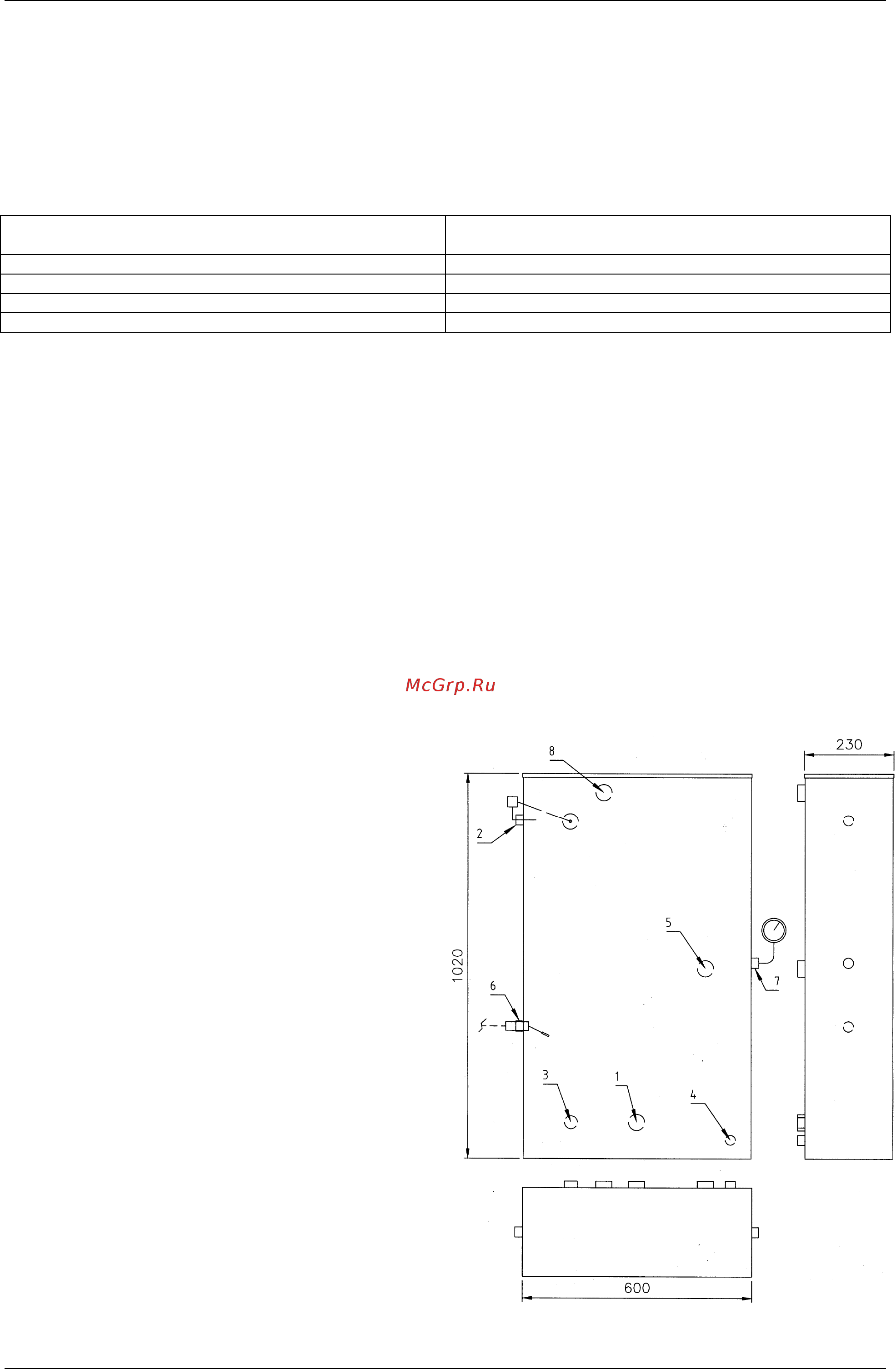

3.1.3 (Рис. 10)
Бак хранения конденсата выполнен из нержа-
веющей стали INOX AISI 304L и состоит из:
- Поплавковый клапан регулирования
уровня 1/2”;
- термостат;
- термометр;
- соединение подвода пара в комплекте с
эжектором пара;
- дренажный клапан;
- выключатель по минимальному уровню;
- соединение отдушина/наполнение;
- соединение возврата конденсата.
Соединения бака возврата конденсата
1. Вход пара 1"
2. Вход воды 1/2”
3. Подача насосов 3/4”
4. Дренаж 1/2”
5. Возврат конденсата 1"
6. Выключатель по минимальному уровню 1/2”
7. Термометр 1/2”
8. Отдушина/наполнение 1"
Рис. 10
