ICI Caldaie PX 200 DUAL [27/28] Заводская табличка
![ICI Caldaie PX 200 DUAL [27/28] Заводская табличка](/views2/1557519/page27/bg1b.png)
27
22. Проверить, правильно ли выполнено заземление генератора.
23. Проверить электрическое устройство котельной.
24. Прежде чем открыть дверцу, необходимо проверить, что горелка отключена и обесточена.
25. Необходимо отключить горелку и насос до закрытия отсечного клапана.
26. Необходимо периодически производить очистку фильтра на всасывании насоса.
27. Необходимо проверять при пуске и периодически герметичность всех прокладок.
28. Проверить, правильно ли выполнены гидравлические соединения.
29. Проверить, правильно ли выполнены электрические соединения
30. Проверить, правильно ли выполнено крепление дымохода.
31. Замененные компоненты должны иметь одинаковые с оригинальными компонентами характе-
ристики. Для калибровки необходимо обратиться к техническому руководству и к заводу-
изготовителю.
32. Не допускается нарушение целостности вспомогательных устройств (предохранительного
клапана, реле давления, электрического шкафа и датчиков уровня). Генератор должен обслу-
живаться квалифицированным персоналом. В случае повреждения, вызванного нарушением
целостности, производитель ответственности не несет.
33. Квалифицированный персонал должен обладать достаточными теоретическими и практическими
знаниями и опытом относительно предохранительных и регулирующих устройств генератора

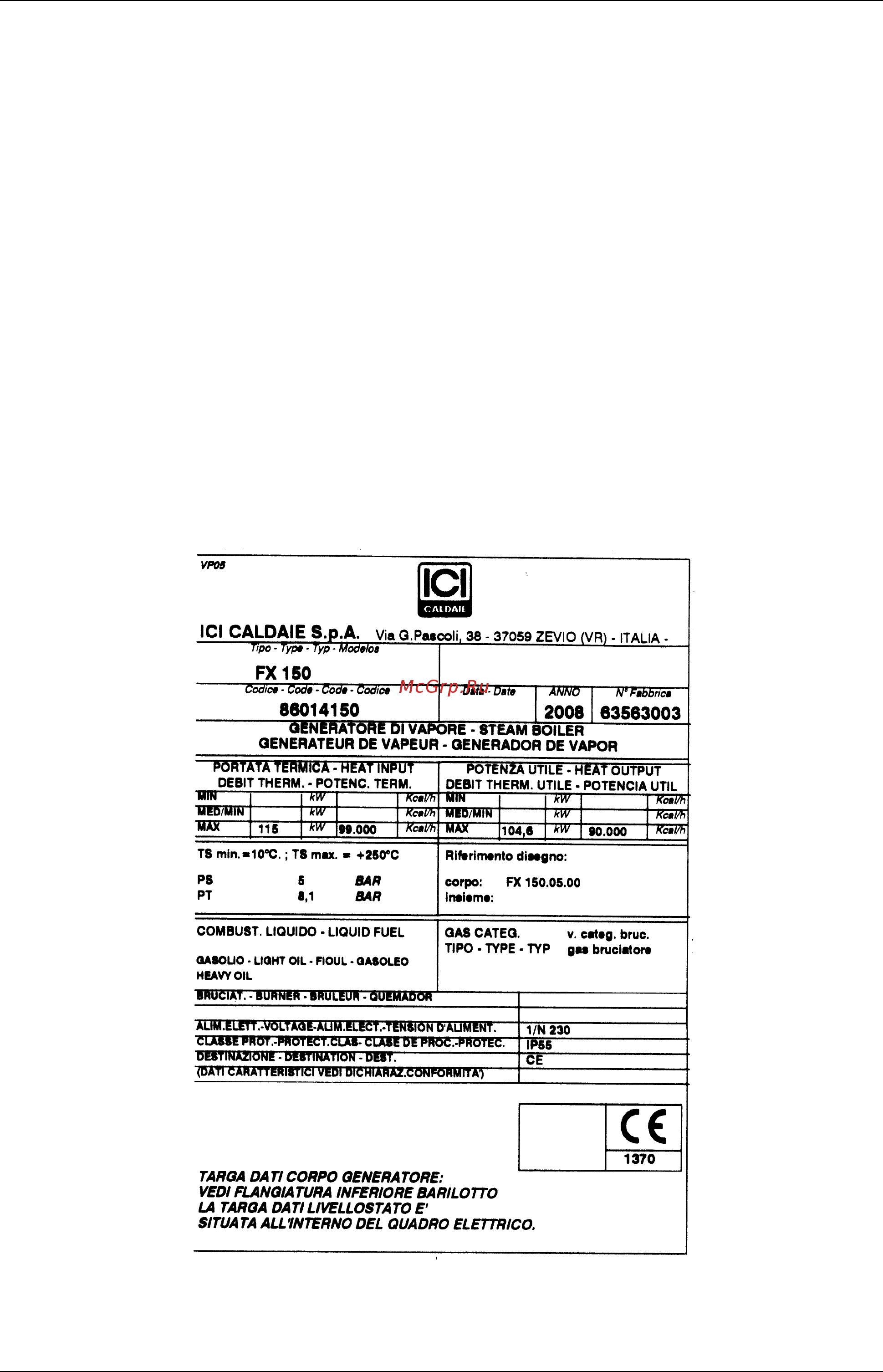

11 ЗАВОДСКАЯ ТАБЛИЧКА
Содержание
- Паровой генератор с высоким кпд 1
- Техническое руководство 1
- Общее описание 3
- Пар высокого качества 3
- Технические характеристики 3
- Px 100 4
- Px 100 dual 4
- Px 150 4
- Px 200 dual 4
- Px 300 dual 4
- Px 50 px 100 px 150 4
- Px 50 px 100 px 150 px 50 px 100 px 150 версия с системой водоподготовки и баком хранения конденсата опционально n1 отбор пара n2 подача воды n3 слив предохранительного клапана n4 слив котла n5 соединение предохранитель ного клапана n16 дренаж контейнера датчика уровня соединения бака хранения кон денсата 1 вход пара 1 2 вход воды 1 2 3 подача насосов 3 4 4 слив 1 2 5 возврат конденсата 1 6 переключатель минимально го уровня 1 2 7 термометр 1 2 8 отдушина наполнение 1 2 ой электронасос опционально 4
- Технические данные 4
- Характеристики 4
- Арматура 7
- Давление 2 манометр рис 2 7
- Рабочее реле давления рис 3 4 8
- Датчик давления вместо реле давления опционально рис 5 9
- Предохранительное реле давления рис 6 10
- Схема функционирования рис 7 10
- Предохранительный клапан 11
- Уровень 2 индикатор уровня 11
- Автоматический регулятор уровня 12
- Бак хранения конденсата 3 рис 10 13
- Версия с группой подачи воды опционально 13
- Группа водоподготовки 13
- Подача воды 13
- Котельная 14
- Установка 14
- Гидравлические соединения 15
- Размещение 15
- Функционирование с одним модулем 15
- Горелка 16
- Дымоход 16
- Электрические соединения 16
- Первый пуск электромеханический шкаф 17
- Первый пуск электронный шкаф 17
- Эксплуатация 17
- Периодическое 6 периодический контроль каждые 6 часов электромеханический шкаф 18
- Текущее 18
- Техническое обслуживание 18
- Процедура периодического контроля каж дые 6 часов органами безопасности по па 19
- Ровым котлам 19
- Аварийное 20
- Замена регулятора уровня 20
- Хранение без слива жидкости 20
- Хранение в периоды простоя 20
- Хранение в сухом состоянии 20
- Характеристики воды 21
- Неисправности в работе 22
- Неисправность возможная причина рекомендация 22
- Бюрократические процедуры 23
- Общее описание 23
- Предохранительный регулятор уровня 23
- Основное применение 24
- Электрические соединения 24
- Аварийное замена регулятора уровня 25
- Неисправности в работе 25
- Первый пуск 25
- Периодический контроль каждые 6 часов электромеханический шкаф 25
- Техническое обслуживание 10 текущее 25
- Эксплуатация парового генератора 25
- Заводская табличка 27
- Via g pascoli 38 zevio fraz campagnola verona italia tel 045 8738511 fax 045 8731148 info icicaldaie com www icicaldaie com 28
