8

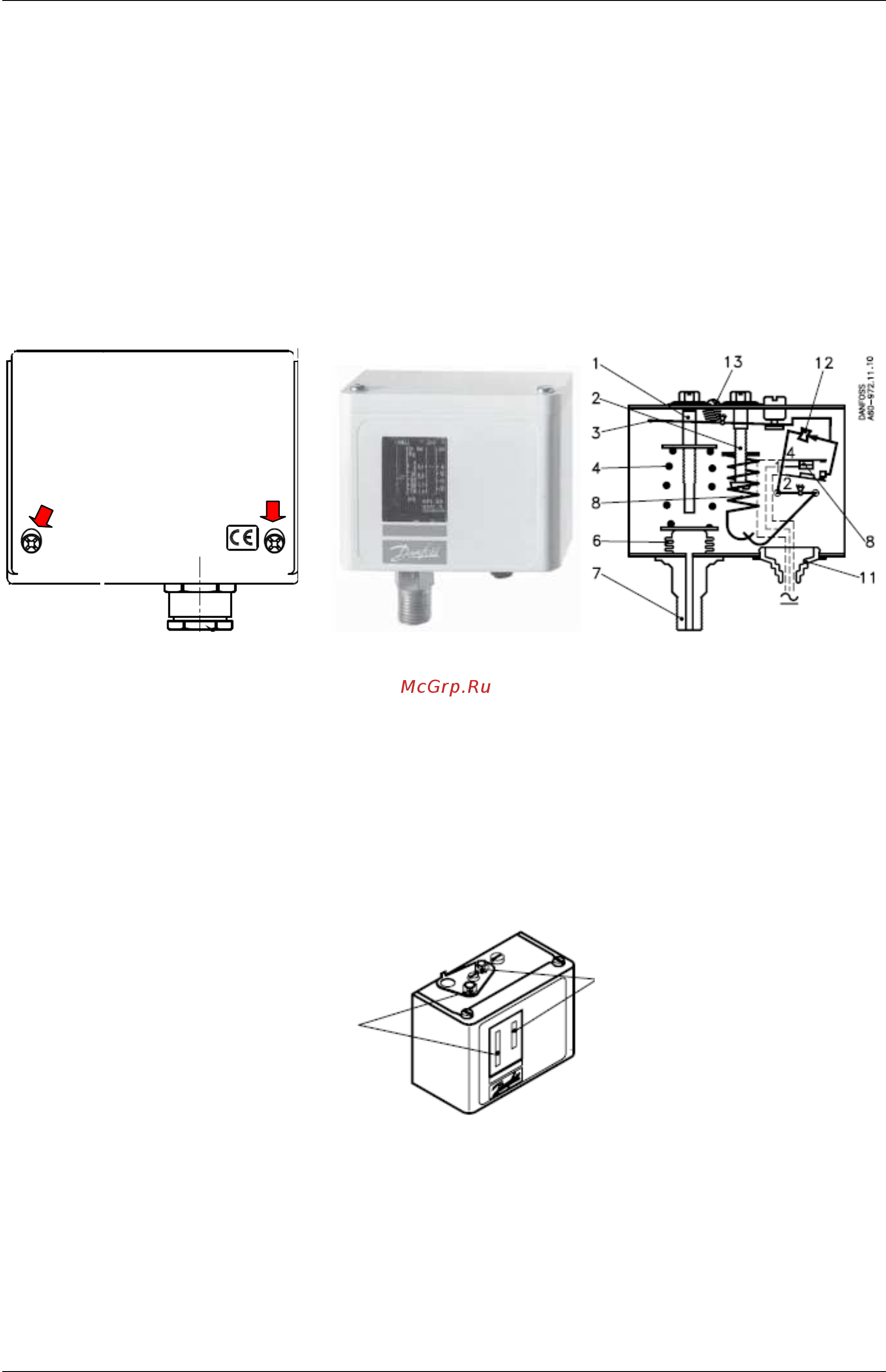

2.1.2 Рабочее реле давления (Рис. 3-4)
Устройство, контролирующее давление в генераторе и поддерживающее его в рамках заданного диа-
пазона между минимальным и максимальным значениями.
Следовать инструкциям для калибровки мод. DANFOSS KP 35 с полем калибровки 0-7,5 бар:
Открутить винты защитной коробки и снять крышку для доступа к реле давления.
Установка давления включения и дифференциала давления происходит с помощью верхних винтов,
как показано на Рис. 5, при визуальном отображении на двух градуированных шкалах.
Рис. 3
1. Настроечные винты
2. Настроечные винты дифференциала
3. Главный рычаг
4. Главная пружина
5. Пружина дифференциала
6. Отдушина
7. Разъем
8. Контакты
9. Контактные клеммы
10. Клеммы заземления
11. Кабель
12. Инвертер
13. Пластина блокирующего устройства
Рис. 4
Старт/Стоп
Дифференциал
