3 УСТАНОВКА
3.1 РАЗМЕЩЕНИЕ
Парогенераторы нашего производства моноблочной версии не требуют проведения фундаментных
работ; достаточно иметь гладкую и горизонтальную опорную поверхность, желательно приподнятую
на цоколе высотой 5
-10 см.
3.2 ПОДСОЕДИНЕНИЕ ГИДРАВЛИЧЕСКОЙ ЧАСТИ
После размещения в месте установки парогенераторы должны быть подсоединены к системе в сле-
дующих точках (Рис. 8):
Вода
От конденсационной емкости (10) (если имеется, в противном случае, от накопительной емкости очи-
щенной воды) к всасывающему патрубку насоса линии подачи воды (9).
Пар
От клапана основной точки отбора пара (3) к потребляющим устройствам (распределяющему коллек-
тору и другим), от выхода предохранительных клапанов (6) вывод вне помещения в безопасное ме-
сто.
Сливные трубы
От сливной трубы указателя уровня (16), от сливного вентиля котла (17) и от слива инжектора (22) в
канализационную систему.
Топливо
Подсоединение к горелке, предусмотренное для работы на газойле и метане.

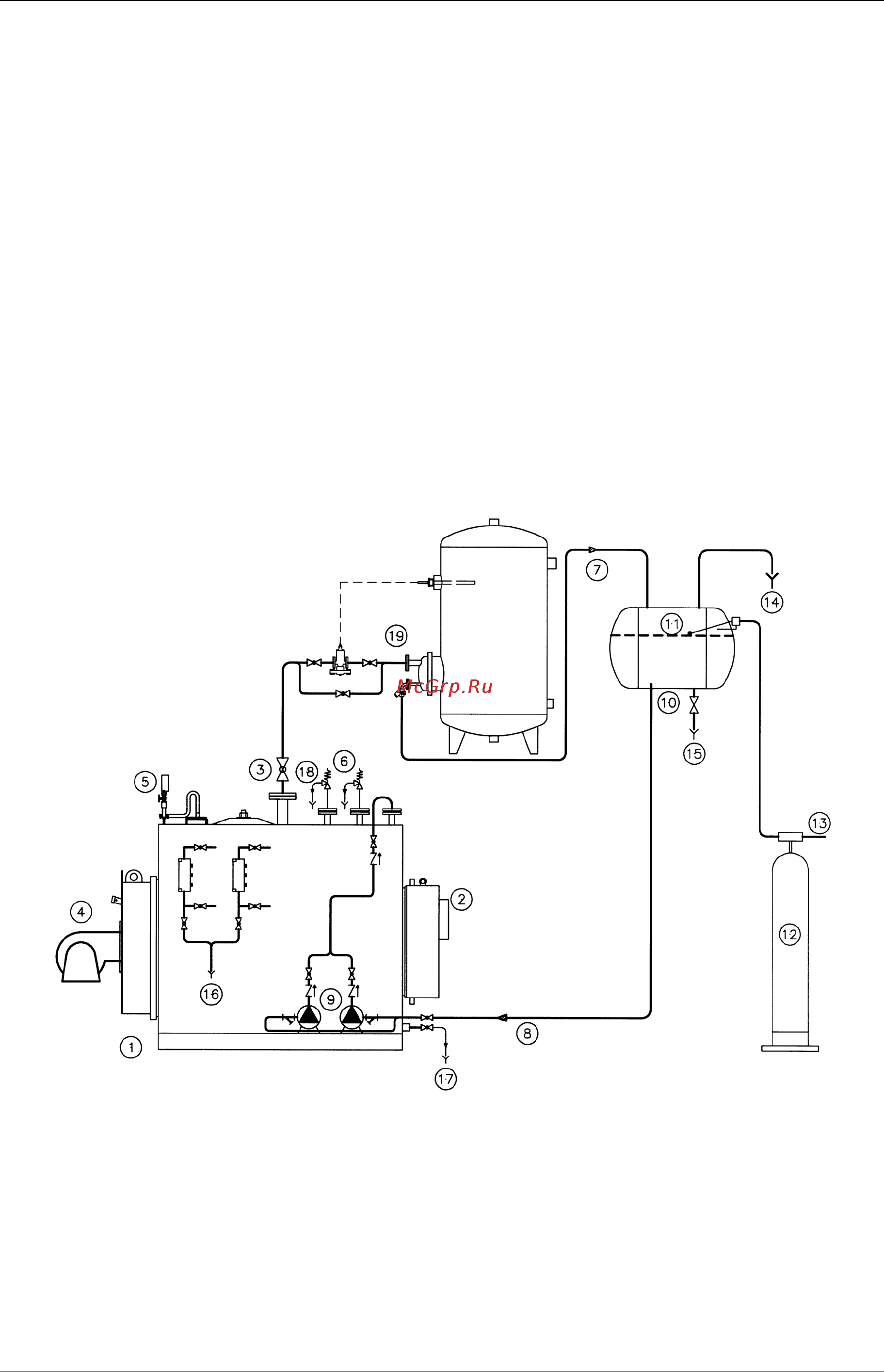

Рис. 8 – Схема системы
УСЛ. ОБОЗНАЧЕНИЯ
1. Генератор
2. Дымоход
3. Отбор пара
4. Горелка
5. Реле давления
6. Предохранительные клапана
7. Возврат конденсата
8. Питание электронасоса
9. Насос линии подачи воды
10. Емкость для сбора конденсата
11. Уровень воды
12. Водоочистительная установка
13. Водопровод
14. Вантуз
15. Слив конденсата из емкости
16. Слив индикаторов уровня
17. Слив котла
18. Слив предохранительных клапанов
19. Пример рабочей конфигурации
