7
2.1.4 Предохранительные клапана
Служат для выпуска пара при достижении макси-
мальное расчетное давление в генераторе.

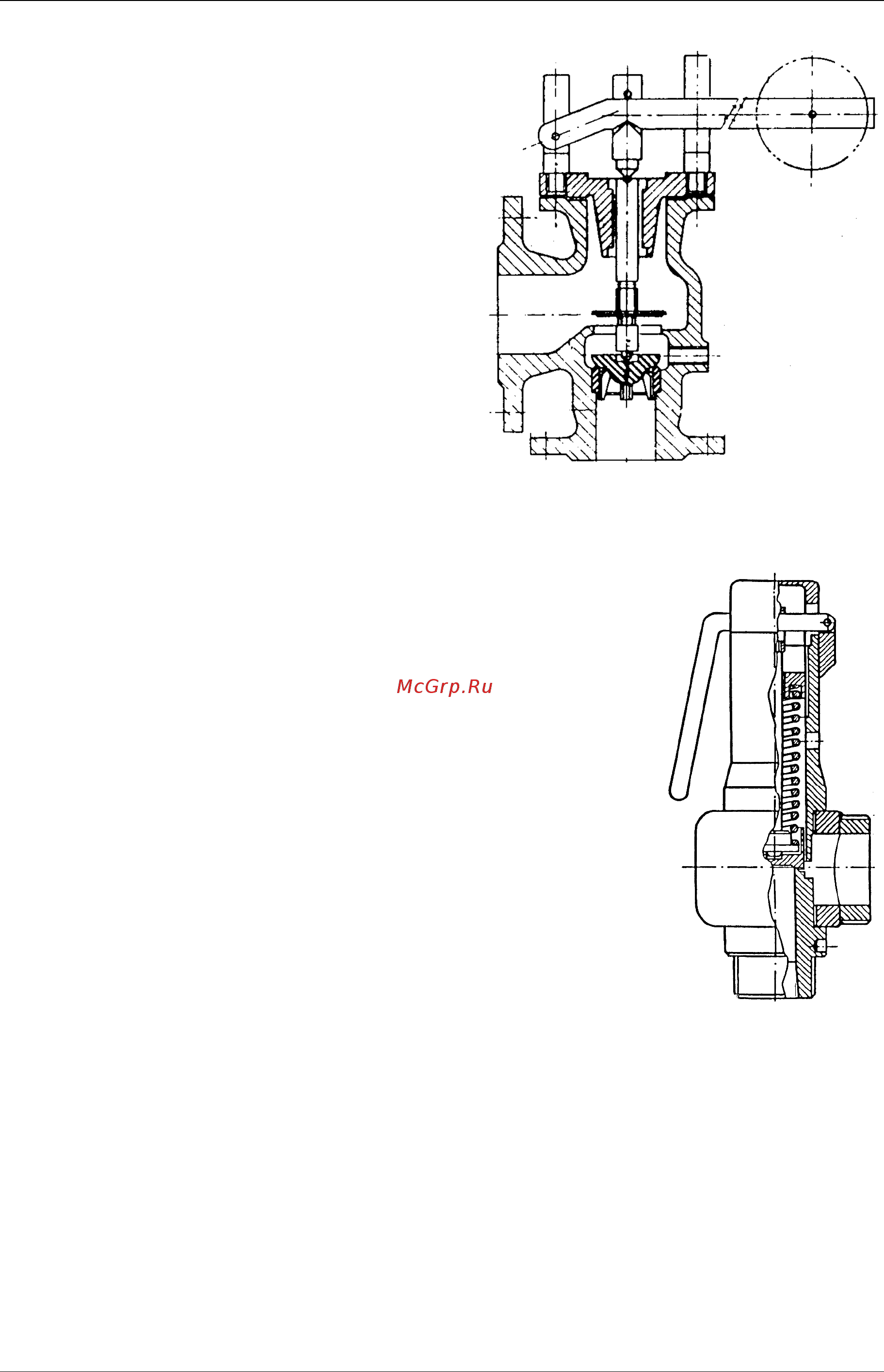

В котлах могут быть установлены клапана
рычажно-
го
(Рис. 5) или пружинного типа (Рис. 6).
Особое внимание оператор котла должен обращать
на предохранительные клапана, проводя регулярно
их тех. обслуживание. Предохранительный клапан
является самым важным и деликатным компонентом
парогенератора и представляет собой наилучшую га-
рантию того, что давление внутри генератора не пре-
высит расчетное значение.
Учитывая, что во время нормальной работы генера-
тора предохранительный клапан никогда не включит-
ся,
рекомендуется контролировать, что клапан не
блокирован, т.е. обтюратор не приклеился к сед-
лу
, путем воздействия на боковой рычаг (у пружинных
клапанов) или на горизонтальный рычаг, несущий вес
(у рычажных клапанов) до тех пор, пока клапан не
начнет выпускать пар.
ВНИМАНИЕ
При пуске необходимо проконтролировать, что калибровка предохранительного клапана выполняет-
ся при расчетном давлении парогенератора. Обычно, пружинные предохранительные клапана по-
ставляются уже откалиброванными, а у рычажных клапанов необходимо
передвигать груз вдоль стержня до поучения значения открытия, соответ-
ствующего расчетному давлению системы.
Предохранительные клапана парогенераторов должны и сливной канал,
выходящий из котельной. При изготовлении сливных труб следует учиты-
вать особые требования, некоторые из которых приведены ниже:
• Рекомендуется использовать трубы с диаметром не меньше диаметра
выходного фланца предохранительного клапана.
• Колена сливных труб должны быть большого радиуса.
• Весь сливной канал должен быть построен таким образом, чтобы из-
бежать образования конденсата. Следовательно, необходимо иметь
достаточный уклон для полного дренажа конденсата.
Особое внимание следует обратить на шлифовку обтюратора и седла кла-
пана; если это становится необходимым по причине утечки, следует ис-
пользовать абразивные материалы на основе карборунда или карборунда
и масла. Рекомендуется выполнить первую шлифовку мелкозернистой
бумагой и затем повторить операцию с бумагой с мельчайшей зернисто-
стью.
2.2 УРОВЕНЬ
2.2.1 Указатель уровня
Указатель уровня состоит из пары вентилей, соединенных с отражающей
коробкой с призматическим стеклом. Это устройство соединено с пароге-
нератором выше и ниже нормального уровня воды, а в нижней части устройства имеется сливной
вентиль для удаления осадков и поддержания стекла в чистом состоянии. С помощью данных вен-
тилей можно регулярно проверять эффективность устройства контроля уровня следующим образом:
• Открыть на несколько секунд и затем закрыть сливной вентиль. Если вода исчезает и затем быстро
возвращается к исходному уровню с большими колебаниями, это означает, что устройство работа-
ет нормально. Если же вода возвращается медленно или останавливается на уровне, отличном от
исходного, значит, что один из каналов сообщения засорен; для выяснения какой из двух каналов
засорен и для его очистки следует закрыть вентиль пара, оставив открытым вентиль воды и затем
открыть сливной вентиль: из него должна выйти вода, которая выводит возможные илистые отло-
жения, образующиеся в каналах. После этого вентиль воды закрывается и открывается вентиль па-
ра, в результате чего из сливного вентиля должен выйти пар. После закрытия сливного вентиля и
открытия вентилей воды и пара вода должна вернуться в исходное положение. Если это не проис-
ходит, следует прочистить соединительные трубы между указателем уровня и генератором.
Рис. 5
Рис. 6
