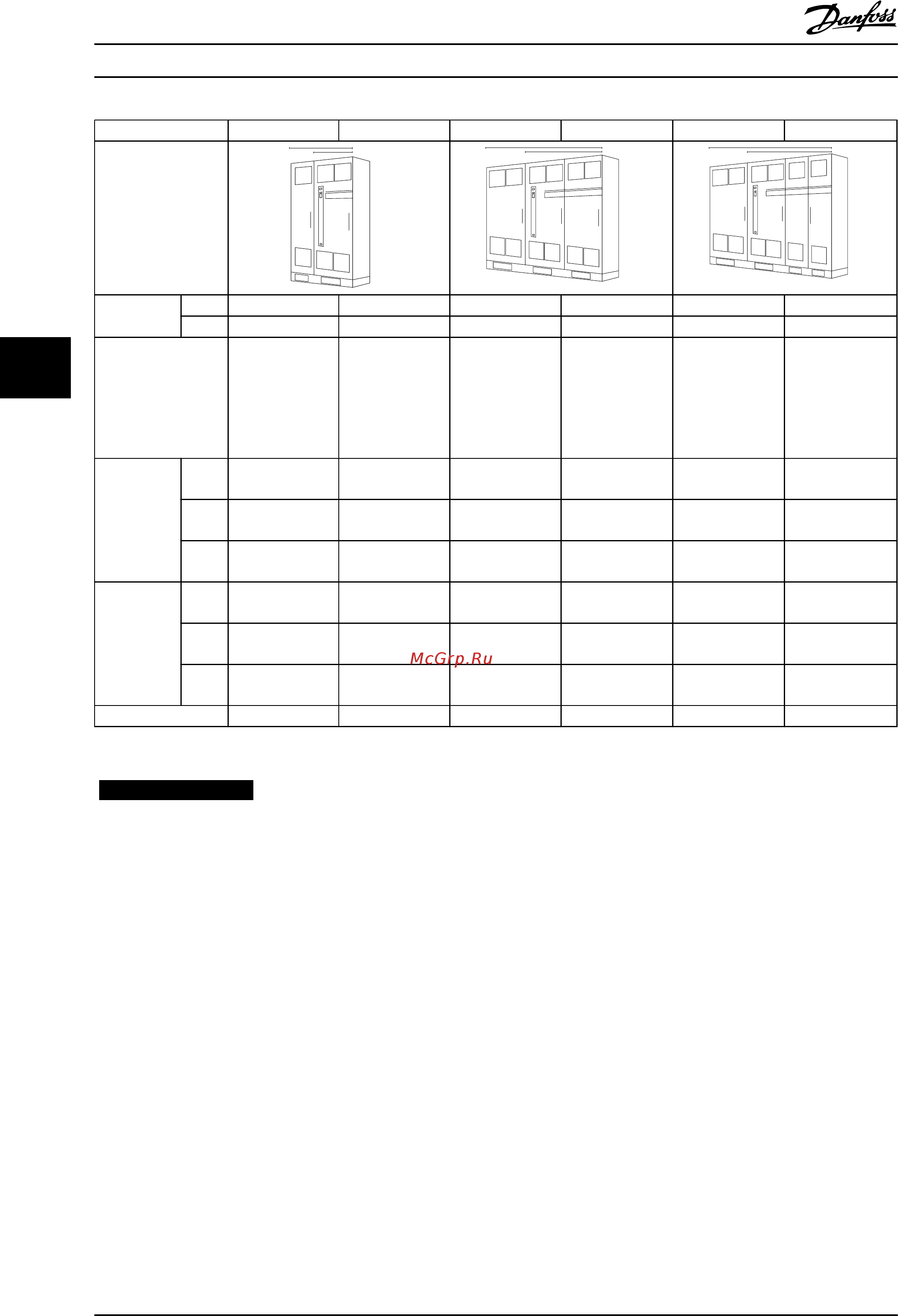

Типоразмер F8 F9 F10 F11 F12 F13
F9
F8
130BB690.10
F11
F10
130BB691.10
F13
F12
130BB692.10
Защита
корпуса
IP 21/54 21/54 21/54 21/54 21/54 21/54
NEMA Тип 1/Тип 12 Тип 1/Тип 12 Тип 1/Тип 12 Тип 1/Тип 12 Тип 1/Тип 12 Тип 1/Тип 12
Высокая перегрузка
относительно
номинальной
мощности —
перегрузка по
моменту 160 %
315–450 кВт
(380–480 В)
450–630 кВт
(525–690 В)
315–350 кВт
(380–480 В)
450–630 кВт
(525–690 В)
500–710 кВт
(380–480 В)
710–900 кВт
(525–690 В)
500–710 кВт
(380–480 В)
710–900 кВт
(525–690 В)
800–1000 кВт
(380–480 В)
1000–1400 кВт
(525–690 В)
800–1000 кВт
(380–480 В)
1000–1400 кВт
(525–690 В)
Габариты в
упаковке
[мм]
Высот
а
2324 2324 2324 2324 2324 2324
Шири
на
970 1568 1760 2559 2160 2960
Глуби
на
1130 1130 1130 1130 1130 1130
Габариты
привода
[мм]
Высот
а
2204 2204 2204 2204 2204 2204
Шири
на
800 1400 1600 2200 2000 2600
Глуби
на
606 606 606 606 606 606
Макс. масса [кг] 447 669 893 1116 1037 1259
Таблица 5.3 Обзор изделия, 12-импульсные преобразователи частоты
УВЕДОМЛЕНИЕ
Корпуса типоразмера F имеются в наличии со шкафом дополнительных устройств или без него. Корпуса
типоразмеров F8, F10 и F12 состоят из шкафа для инвертора справа и шкафа для выпрямителя слева. У F9, F11 и
F13 имеется шкаф для дополнительных устройств слева от шкафа для выпрямителя. F9 — это F8 со шкафом для
дополнительных устройств. F11 — это F10 со шкафом для дополнительных устройств. F13 — это F12 со шкафом
для дополнительных устройств.
Монтаж
Руководство по проектированию VLT
®
AQUA Drive FC 202
102 MG20Z150 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
55
