5.4.2 Подключение электропитания
Кабели и предохранители
УВЕДОМЛЕНИЕ
Общая информация о кабелях
Вся система кабелей должна соответствовать
государственным и местным нормам и правилам в
отношении сечения кабелей и температуры
окружающей среды. Для применений,
соответствующих требованиям стандарта UL, следует
использовать медные проводники, рассчитанные на
температуру 75 °C. Медные проводники,
рассчитанные на 75 и 90 °C подходят, по термическим
свойствам, для использования с преобразователем
частоты без соблюдения требований UL.
Силовые кабели подключают, как показано на в
Рисунок 5.60. Сечения кабелей должны соответствовать
номинальным токовым нагрузкам и местным
нормативам. Для получения дополнительной
информации см. 3.1 Общие технические требования.
Для защиты преобразователя частоты следует
использовать рекомендуемые плавкие предохранители,
или блок должен иметь встроенные предохранители.
Рекомендуемые предохранители перечислены в
Инструкции по эксплуатации. Защита с помощью
плавких предохранителей должна обязательно
соответствовать местным нормам и правилам.
Подключение сети осуществляется через сетевой
выключатель, если имеется.
3 Phase
power
input
130BA026.10
91 (L1)
92 (L2)
93 (L3)
95 PE

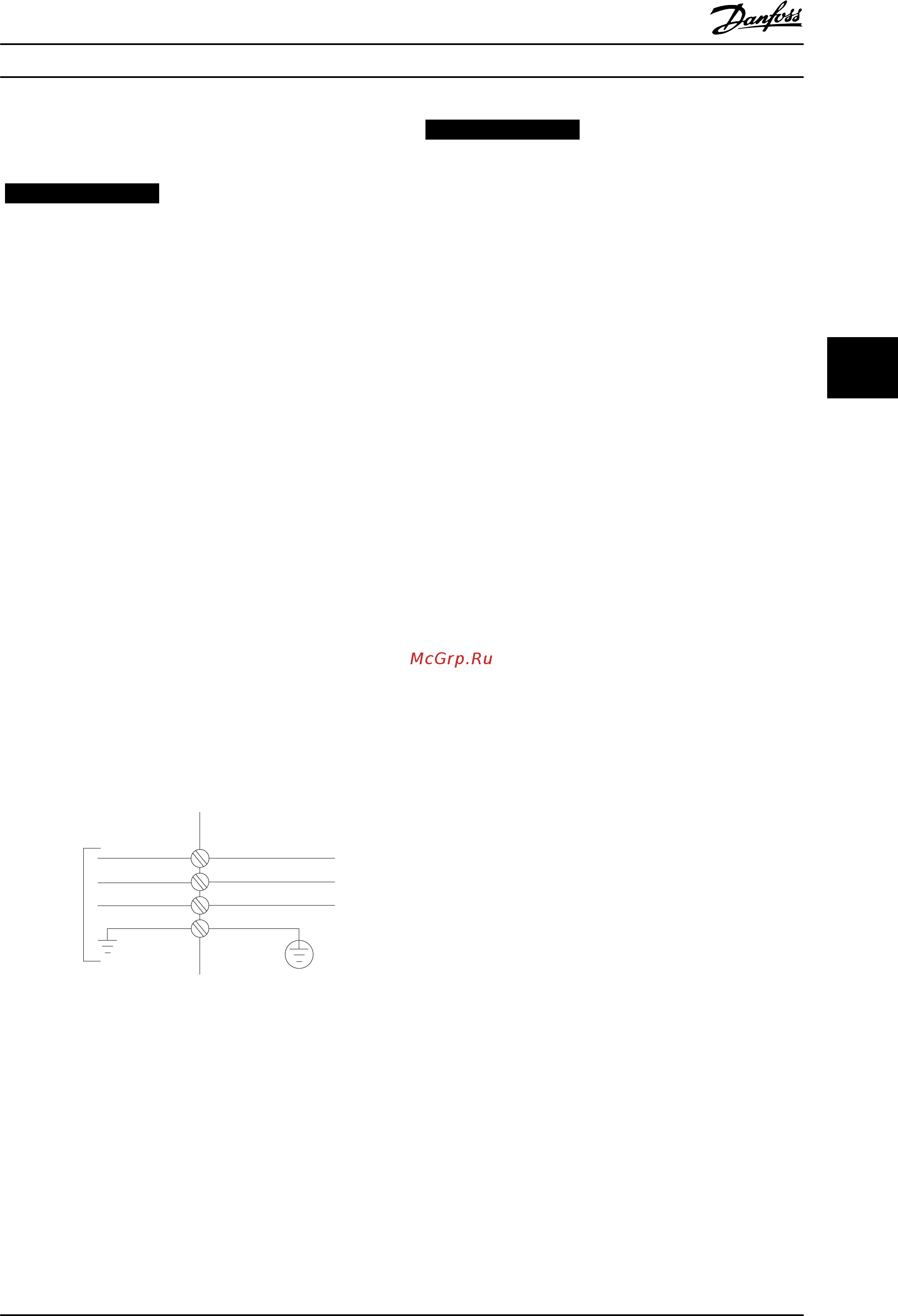

Рисунок 5.60 Подключение кабеля электропитания
УВЕДОМЛЕНИЕ
Кабель двигателя должен быть экранированным/
защищенным. Если используется неэкранированный/
незащищенный кабель, некоторые требования ЭМС
окажутся невыполненными. Для обеспечения
выполнения требований по ограничению
электромагнитного излучения в соответствии с
нормативами ЭМС to используйте для подключения
двигателя экранированный/защищенный кабель.
Дополнительную информацию см. в 5.10 Монтаж с
учетом требований по ЭМС.
Монтаж
Руководство по проектированию VLT
®
AQUA Drive FC 202
MG20Z150 - VLT
®
является зарегистрированным товарным знаком компании Danfoss 129
5 5
