Danfoss VLT AQUA Drive FC-202P3K0S2 [152/218] Уведомление
![Danfoss VLT AQUA Drive FC-202P3K7S2 [152/218] Уведомление](/views2/1557587/page152/bg98.png)
Расположение клемм — шкаф дополнительных устройств с автоматическим выключателем/ выключателем в
литом корпусе (F3 и F4 )
0.0 [0.00]
134.6 [5.30]
104.3 [4.11]
0.0 [0.00]
179.3 [7.06]
219.6 [8.65]
294.6 [11.60]
334.8 [13.18]
409.8 [16.14]
436.9 [17.20]
0.0 [0.00]
532.9 [20.98]
0.0 [0.00]
44.4 [1.75]
244.4 [9.62]
154.0 [6.06]
344.0 [13.54]
1
2
3
4
5
130BA852.11

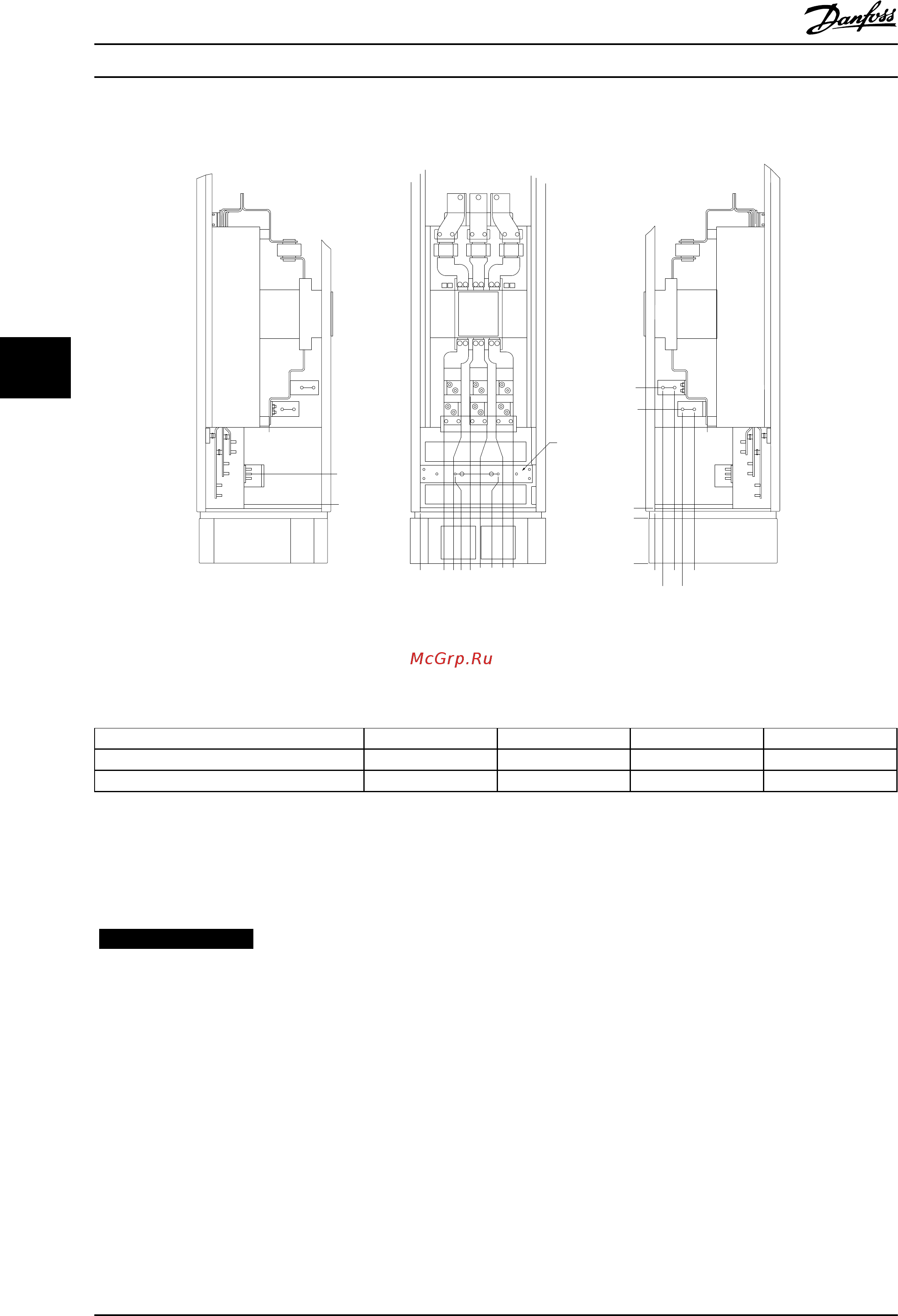

Рисунок 5.89 Расположение клемм — шкаф дополнительных устройств с автоматическим выключателем/выключателем в
литом корпусе (вид слева, спереди и справа). Панель уплотнений расположена на 42 мм ниже уровня 0.
1) Шина заземления
Мощность 2 3 4 5
450 кВт (480 В), 630–710 кВт (690 В) 34,9 86,9 122,2 174,2
500–800 кВт (480 В), 800–1000 кВт (690 В) 46,3 98,3 119,0 171,0
Таблица 5.17 Размеры клемм
5.4.3 Подключение электропитания 12-
импульсного привода
Кабели и предохранители
УВЕДОМЛЕНИЕ
Общая информация о кабелях
Вся система кабелей должна соответствовать
государственным и местным нормам и правилам в
отношении сечения кабелей и температуры
окружающей среды. Для применений,
соответствующих требованиям стандарта UL, следует
использовать медные проводники, рассчитанные на
температуру 75 °C. Медные проводники,
рассчитанные на 75 и 90 °C подходят, по термическим
свойствам, для использования с преобразователем
частоты без соблюдения требований UL.
Силовые кабели подключают, как показано на в
Рисунок 5.90. Сечения кабелей должны соответствовать
номинальным токовым нагрузкам и местным
нормативам. Для получения дополнительной
информации см. 3.1 Общие технические требования.
Для защиты преобразователя частоты следует
использовать рекомендуемые плавкие предохранители,
или блок должен иметь встроенные предохранители.
Рекомендуемые предохранители указаны в 5.3.7
Предохранители . Защита с помощью плавких
предохранителей должна обязательно соответствовать
местным нормам и правилам.
Подключение сети осуществляется через сетевой
выключатель, если имеется.
Монтаж
Руководство по проектированию VLT
®
AQUA Drive FC 202
150 MG20Z150 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
55
