3.1.4 Конфигурация главный-подчиненный
В данной конфигурации каждый насос управляется преобразователем частоты. Все насосы и преобразователи частоты должны быть
одинакового размера. Решения о включении и выключении принимаются исходя из скорости преобразователей частоты. Постоянное давление
контролируется главным приводом, работающим в замкнутом контуре. С расширенным управлением скорость во всех работающих насосах будет
одинаковой. Возможно управление до шести насосами
одновременно (с улучшенным управлением до восьми насосами).
В режиме главный/подчиненный МСО 101 поддерживает до шести насосов, МСО 102 - до восьми. Смотрите
Применение операций главный/
подчиненный для FC 200 (Приложение A)
для дополнительной информации.

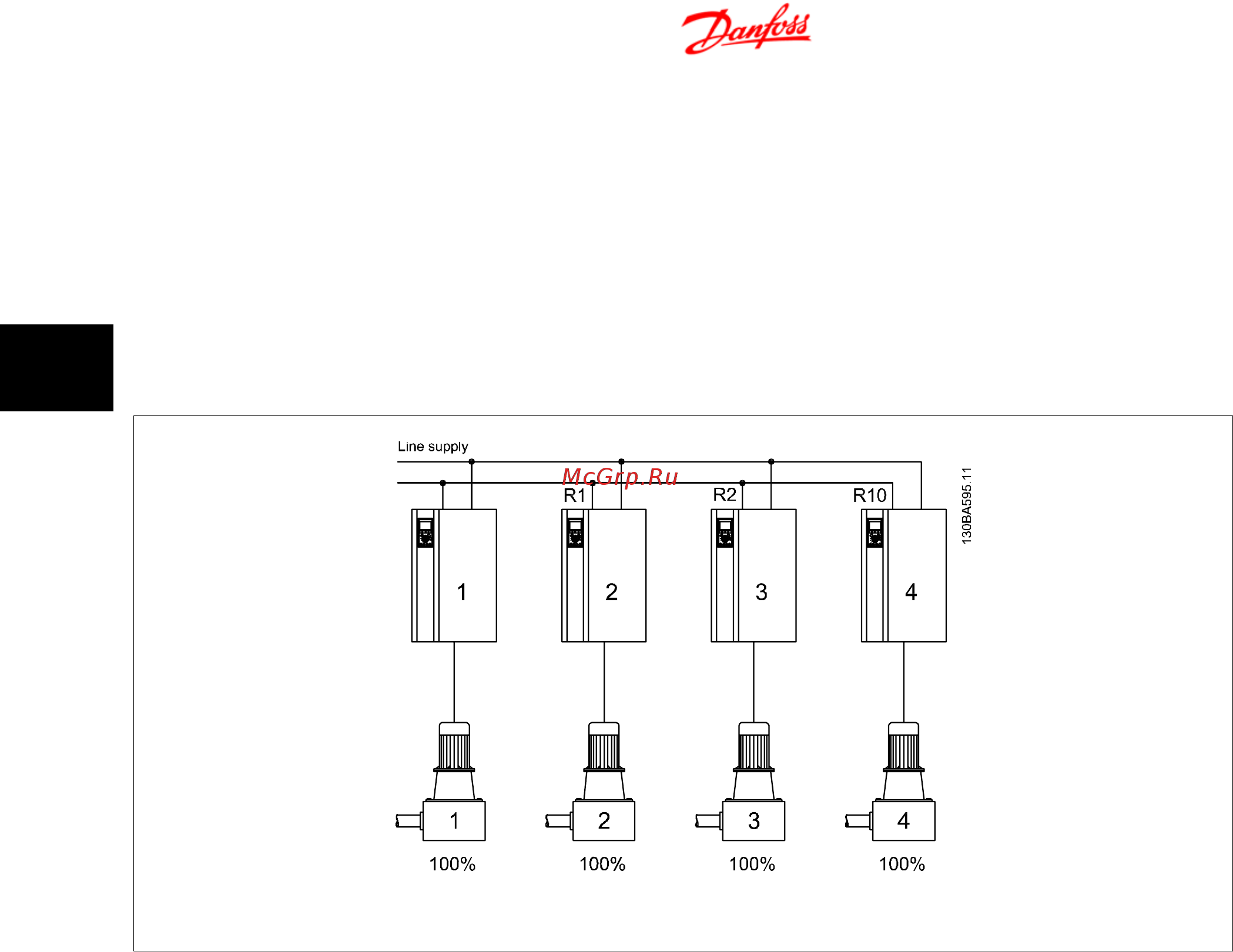

Рисунок 3.4: Пример
В группе параметров 27-7* “Подключения” для этой конфигурации предусмотрены следующие возможности выбора реле:
27-70 РЕЛЕ 1 → [1] Привод 2 разрешен
27-71 РЕЛЕ 2 → [2] Привод 3 разрешен
27-72 РЕЛЕ 10→ [3] Привод 4 разрешен
27-73 РЕЛЕ 11 → [0] Стандартное реле
27-74 РЕЛЕ 12→ [0] Стандартное реле
Конфигурация главный - подчиненный обеспечивает наиболее плавный переход от одной ступени к следующей и максимальную эффективность
работы. Для большинства установок
энергосбережение делает эту конфигурацию наиболее рентабельной.
Система автоматически сбалансирует рабочий цикл всех насосов в зависимости от приоритетов, установленных параметром 27-16. Система
главный/подчиненный обеспечит определенный уровень дублирования. Если у главного привода будут неполадки, подчиненные приводы
продолжать управлять системой.
Для увеличения степени дублирования может быть добавлен внешний источник питания 24 VDC MCB -107.
Кроме того, он уменьшает износ
насосов и двигателей. По умолчанию реле [0]. Реле, управляемое параметрами группы 5-4*, может быть
использовано как реле общего назначения.
3 Поддерживаемая конфигурация
Опция расширенного и улучшенного
каскадного контроллера
14
MI.38.C2.50 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
3
